Equipo de entrenamiento mecánico
Introducción a detalles

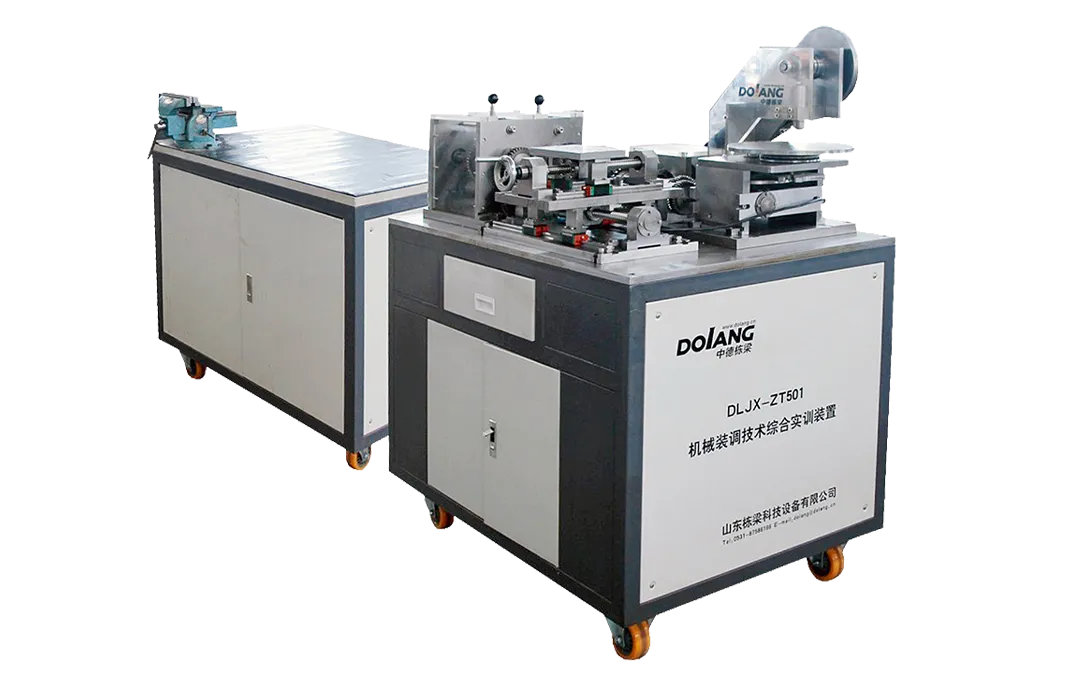

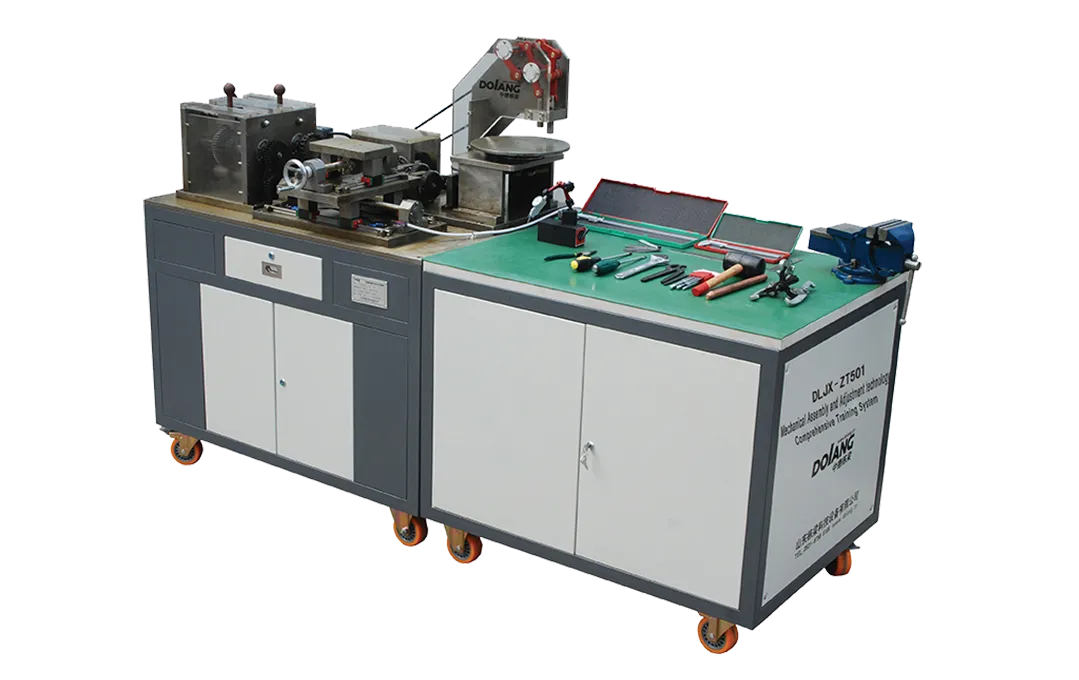

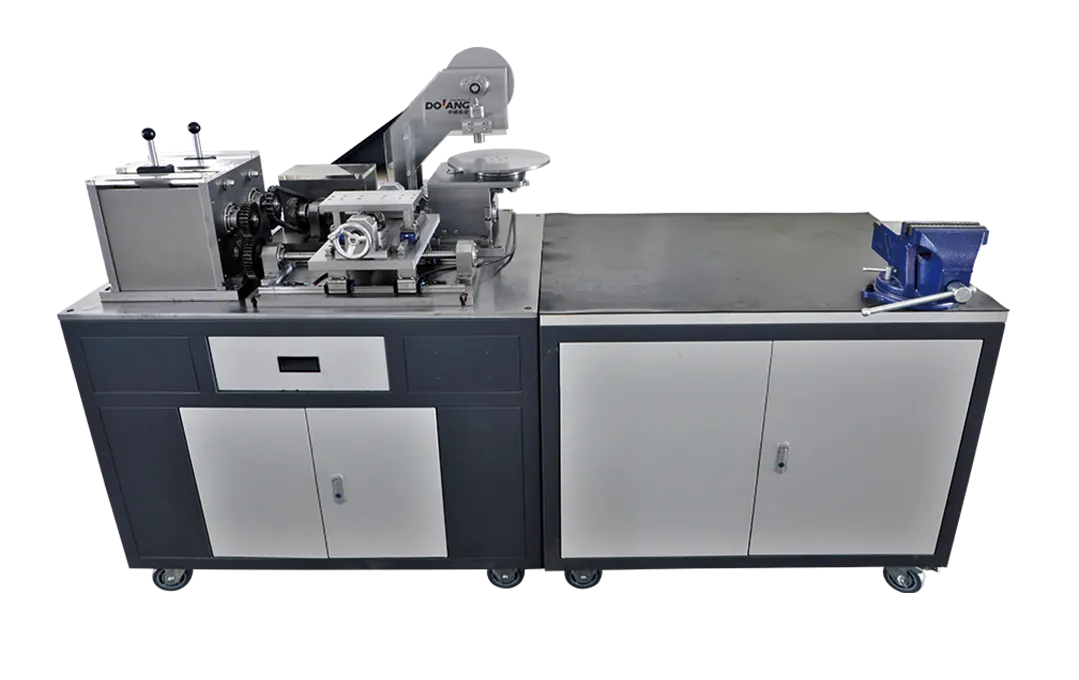

Descripción general del equipo
El equipo de formación en Máquina Herramienta aprende el funcionamiento de los montadores, y capacita a los estudiantes para leer y dibujar dibujos de ensamblaje y dibujos de piezas, conceptos básicos operaciones de montadores, montaje y ajuste de piezas, calidad de montaje inspección y otras habilidades.
El equipo de capacitación CNC de China aprende principalmente las siguientes habilidades: capacidad de leer imágenes, el montaje de rodamientos, el montaje de transmisiones por correa, el montaje de engranajes, el montaje de engranajes helicoidales, la instalación de lineales guías, el montaje de husillos de bolas, la estandarización del montaje, etc.
El equipo de enseñanza de ingenieros es adecuado para escuelas profesionales como "Tecnología de Control Numérico y su Aplicación", "Fabricación Mecánica Tecnología", "Instalación y Mantenimiento de Equipos Mecánicos y Eléctricos", “Montaje Mecánico”, “Montaje de Equipos Mecánicos y Control Automático” y otras especialidades en escuelas vocacionales y colegios técnicos.
Sistema Composición
- La estructura y composición del equipo de formación CNC :
Consta de cuerpo de caja, eje guía deslizante, deslizador, horquilla de cambio, rodamiento rígido de bolas, engranaje recto, casquillo, juego de engranajes deslizantes, rodamiento de contacto angular, chaveta plana, eje guía estriado, tope elástico para el círculo del eje, etc.
El equipo de formación vocacional tiene una salida de velocidad variable de dos ejes y tres etapas, en la que la salida del eje del engranaje tiene una función de avance y retroceso, y la parte superior está protegida por acrílico transparente. Puede completar la capacitación sobre el proceso de ensamblaje de la caja de cambios de múltiples etapas.
- La estructura y composición del reductor.
El banco de enseñanza del laboratorio de Máquina Herramienta consta de deflectores izquierdo y derecho, engranajes rectos, carcasas de cojinetes, ejes de entrada, ejes intermedios, ejes de salida, casquillos, cubiertas de cojinetes, cubiertas pasantes de cojinetes, espaciadores internos de cojinetes,
Espaciador exterior del rodamiento, cubierta superior, rodamiento de rodillos cónicos (30203), rodamiento rígido de bolas (6003-RZ), anillo elástico del eje, base del reductor de engranajes, etc. Puede completar la capacitación del proceso de ensamblaje del reductor de engranajes.
- La estructura y composición del banco de trabajo bidimensional.
Consiste en una placa inferior, una placa deslizante intermedia, una placa deslizante superior, un par de guías lineales, un par de husillos de bolas, una carcasa de cojinete, un espaciador interno de cojinete, un espaciador externo de cojinete, un manguito de precarga de cojinete, una cubierta pasante de cojinete,
Tapa de rodamiento, soporte de tuerca de tornillo, tuerca redonda, interruptor de límite, volante, engranaje recto, bloque de contorno, tope de extremo del eje, anillo elástico del eje, rodamientos de contacto angular (7202AC), rodamientos rígidos de bolas (6202-RZ), etc.
Objetos de entrenamiento
- Montaje y ajuste de caja de cambios.
- Montaje y ajuste de reductor de engranajes.
- Montaje y ajuste del mecanismo de punzonado.
- Montaje y ajuste de mesa giratoria intermitente
- Montaje y ajuste de banco de trabajo bidimensional.
- Instalación y ajuste de transmisión mecánica.
- Funcionamiento y ajuste del sistema mecánico.
