    DLLY-HYGS462 Учебная система для подачи воды под постоянным давлением

    Делиться:

    Модель: DLLY-HYGS462 Учебная система подачи воды под постоянным давлением

    1. Входная мощность: трехфазная пятипроводная система AC380 ± 10%, 50 Гц ± 10%.

      Мощность управления: рабочая мощность: 24 В постоянного тока, 3 А.

    2. Температура окружающей среды: -10℃～40℃.

    Влажность окружающей среды: ≤90% (25℃)

    3. Размеры: мм (длина×ширина×высота)

    4. Мощность машины: ≤5 кВА.

    5. Займите точки ввода-вывода ПЛК.

    Точки входа переключателя: 17 каналов

    Выходные точки переключения: 12 каналов

    Количество точек аналогового входа: 2 канала (тип тока/тип напряжения)

    Количество точек аналогового входа: 1 канал (тип тока/тип напряжения)


    Запросить сейчас
    DLLY-HYGS462 Учебная система для подачи воды под постоянным давлением

    Подробное описание

    Обзор оборудования

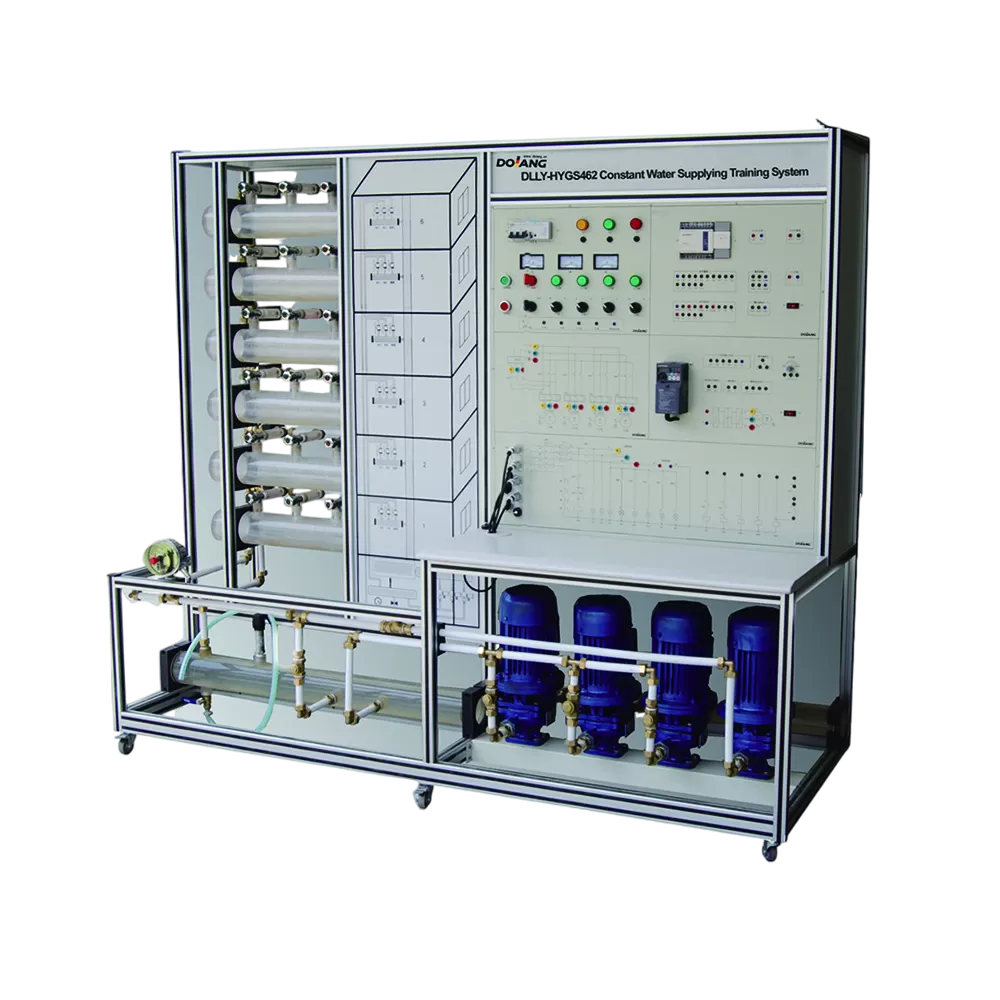

    Учебная система подачи воды под постоянным давлением DLLY-HYGS462 представляет собой один из видов оборудования для обучения инженеров, состоящее из шестиэтажной системы противопожарной защиты жилых домов и системы бытового водоснабжения. Трубопроводы противопожарной защиты и водоснабжения независимы, что объединяет безопасность и водоснабжение. Данное оборудование произведено производителем образовательного оборудования. В состав системы входят четыре электродвигателя насосов: два из них обеспечивают нормальную суточную подачу воды в течение суток, один – неактивный насос и один – пожарный насос для подачи пожарной воды. В устройстве также используются ПЛК, преобразователь частоты, датчик давления, реле давления, односторонний регулирующий клапан, резервуар, буферное устройство подачи воды, которое может завершить обучение подаче воды под постоянным давлением в нескольких режимах и используется для обучения и исследований. . Технология подачи воды под давлением обеспечивает открытое функционирование технического учебного оборудования.

    Учебный комплект для подачи воды под постоянным давлением может удовлетворить потребности в подаче воды под постоянным давлением, чтобы поддерживать конечное давление (рабочее давление) в сети системы водоснабжения, система может находиться в высокоэффективной зоне насоса внутри самого большого напора, а прогноз минимального напора свободен. расчетное давление и расход.


    Характеристики оборудования

    1. Платформа управления системой, использующая открытую структуру управления ПЛК и преобразователем частоты, обеспечивает конфигурационное программное обеспечение и открытую среду ПЛК, что позволяет студентам разрабатывать схемы управления с высокой адаптируемостью.

    2. Платформа управления системой оснащена защитой от перегрузки, защитой от перегрузки по току, защитой от утечки, защитой от заземления, механизмом многократной защиты управления цепочкой преобразования частоты и частоты.

    Обеспечить безопасность жизни пользователя оборудования и экспериментального оператора, хорошую безопасность.

    3. Система управления может имитировать реальную систему водоснабжения, автоматическое управление и ручное управление двумя видами режима управления, при сбое автоматического управления система работает в режиме ручного управления.

    4. Рамка объекта управления системой изготовлена из импортного прозрачного органического стекла, не поддается старению. Моделирование шестого этажа системы водоснабжения здания, имеет систему жизнеобеспечения и систему противопожарной воды, два вида модели воды.

    Система питания состоит из четырех насосов, двухстолового обычного циркуляционного насоса, набора небольших насосов для отдыха, набора пожарных насосов, может имитировать обычную систему водоснабжения, систему противопожарного водоснабжения и ночную систему водоснабжения с небольшим расходом, может быть яркой. моделирование построения типовой конструкции системы водоснабжения и водоотведения.


    Обучающие проекты

    - Метод и применение программирования ПЛК

    - Понимание и применение интеллектуальных счетчиков.

    - Понимание и применение преобразователя частоты.

    - Понимание и применение датчика давления.

    - Понимание и применение манометров.

    - Понимание и применение водяного насоса.

    - Понимание и применение неактивного водяного насоса.

    - Понимание и применение пожарного водяного насоса.

    - Понимание и применение датчика потока.

    - Понимание и применение системы водоснабжения с постоянным давлением.

    - Благодаря системному обучению учащиеся могут овладеть следующими навыками:

    - Применение системы водоснабжения с постоянным давлением.

    - Понимать, как выбирать и применять электрические компоненты.

    - Применение различных датчиков

    - Разработка принципиальной электрической схемы и стандартных требований к обозначениям компонентов.

    - Установка и настройка чувствительности различных датчиков, понять, как оценить качество датчика и как бороться с аварией;

    - Технология отладки системы: пробный запуск; механическая отладка положения; отладка датчиков;

    - Диагностика неисправностей и техническое обслуживание оборудования.
