Оборудование для обучения управлению двигателем

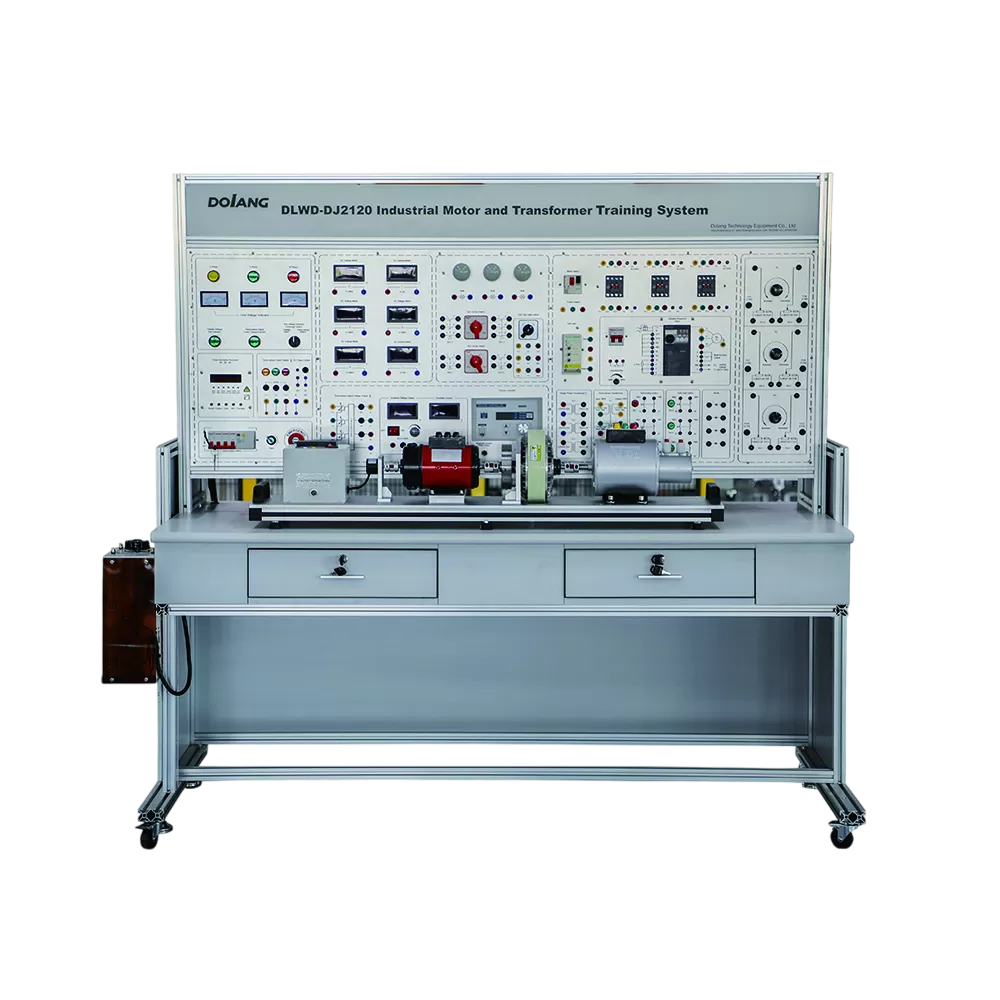

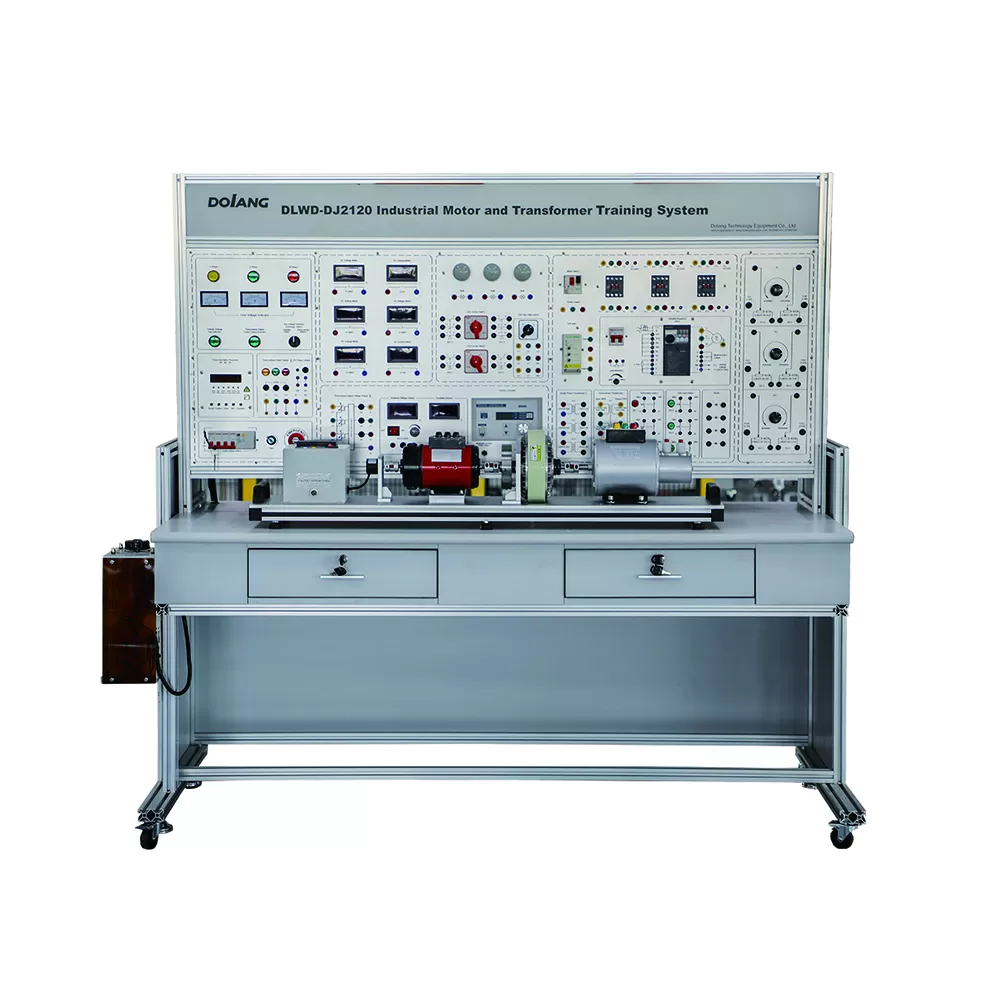

МОДЕЛЬ: DLWD-DJ21 Учебная система по трансформаторам электрических машин
1. Входная мощность: трехфазная, пятипроводная, 380 В ± 10%, 50 Гц.
2. Рабочая среда: температура -10℃～+40℃, относительная влажность
3. Мощность устройства:
4. Вес: 300 г.
5. -Проведение экспериментов по моторному приводу.
6. -Проведение экспериментов с одиночными трансформаторами и тремя трансформаторами.
7. -Проверьте эксперименты с помощью приборов и измерителей.
8. -Оснащен таймером и будильником.
Подробное описание
Обзор
Комплексное экспериментальное устройство для электродвигателя и трансформатора DLWD-DJ21 представляет собой оборудование, позволяющее хорошо понять принцип работы однофазных и трехфазных трансформаторов. Студенты могут создавать различные схемы и экспериментировать с трансформаторами и двигателями. Система обучения трансформаторов также оснащена измерительными приборами для измерения напряжения и тока.
Характеристики оборудования
1. Комплексная сила: можно не только завершить эксперименты по «перетаскиванию двигателя», но и завершить эксперимент с одним трехфазным трансформатором, но также можно расширить эксперимент по технологии электрического управления.
2. Полная комплектация: прибор, специальный источник питания, двигатель и другой экспериментальный блок, а также соединительная линия готовы.
3. Оснащен защитой от утечки по типу напряжения и току, межфазной, пространственной перегрузке.
4. Настройка таймера и устройства записи сигналов тревоги, адаптация к открытому обучению в лаборатории, облегчение управления учителем и оценки эксперимента.
Обучающие проекты
1. Эксперимент с двигателем постоянного тока
-Понимание эксперимента
-генератор постоянного тока
- Шунтирующий двигатель постоянного тока
-Запуск двигателя постоянного тока: последовательный пуск с сопротивлением, понижающий пуск
-Метод изменения направления рулевого управления двигателем постоянного тока
-Эксперимент с характеристиками регулирования скорости двигателя постоянного тока: измените последовательное сопротивление цепи якоря, последовательное сопротивление цепи возбуждения и уменьшите напряжение якоря.
2. Эксперимент с однофазным трансформатором.
-Коэффициент однофазного трансформатора K
-Опыт однофазного трансформатора без нагрузки, измерение данных трансформатора без нагрузки IO, PO и UO.
-Опыт короткого замыкания однофазного трансформатора, измерение данных короткого замыкания трансформатора UK, IK и RK.
- В эксперименте с нагрузкой однофазного трансформатора были измерены данные нагрузки трансформатора UZ = f(IZ).
3. Эксперимент с трехфазным трансформатором.
-Определение полярности обмоток трехфазного трансформатора
-Определение группы подключения трехфазного трансформатора
4. Эксперимент с асинхронным двигателем.
-Испытание сопротивления статора трехфазного асинхронного двигателя с короткозамкнутым ротором.
-Эксперимент с трехфазным асинхронным двигателем без нагрузки: измерьте напряжение U0, ток I0 и трехфазную мощность P0 без нагрузки и постройте характеристическую кривую без нагрузки.
-Опыт короткого замыкания трехфазного асинхронного двигателя: измерьте напряжение UK, ток IK и мощность PK во время короткого замыкания и постройте характеристическую кривую короткого замыкания.
-Расчет параметров трехфазного асинхронного двигателя
-Механические характеристики трехфазных асинхронных двигателей в различных условиях эксплуатации.
-Управление трехфазным двигателем
-Трехфазный двигатель с последовательным управлением скоростью сопротивления ротора
-Трехфазный синхронный генератор регулирует скорость для управления выходной мощностью выработки электроэнергии.
-Трехфазный синхронный генератор регулирует напряжение возбуждения для управления выходной мощностью выработки электроэнергии.
