Оборудование для обучения управлению двигателем

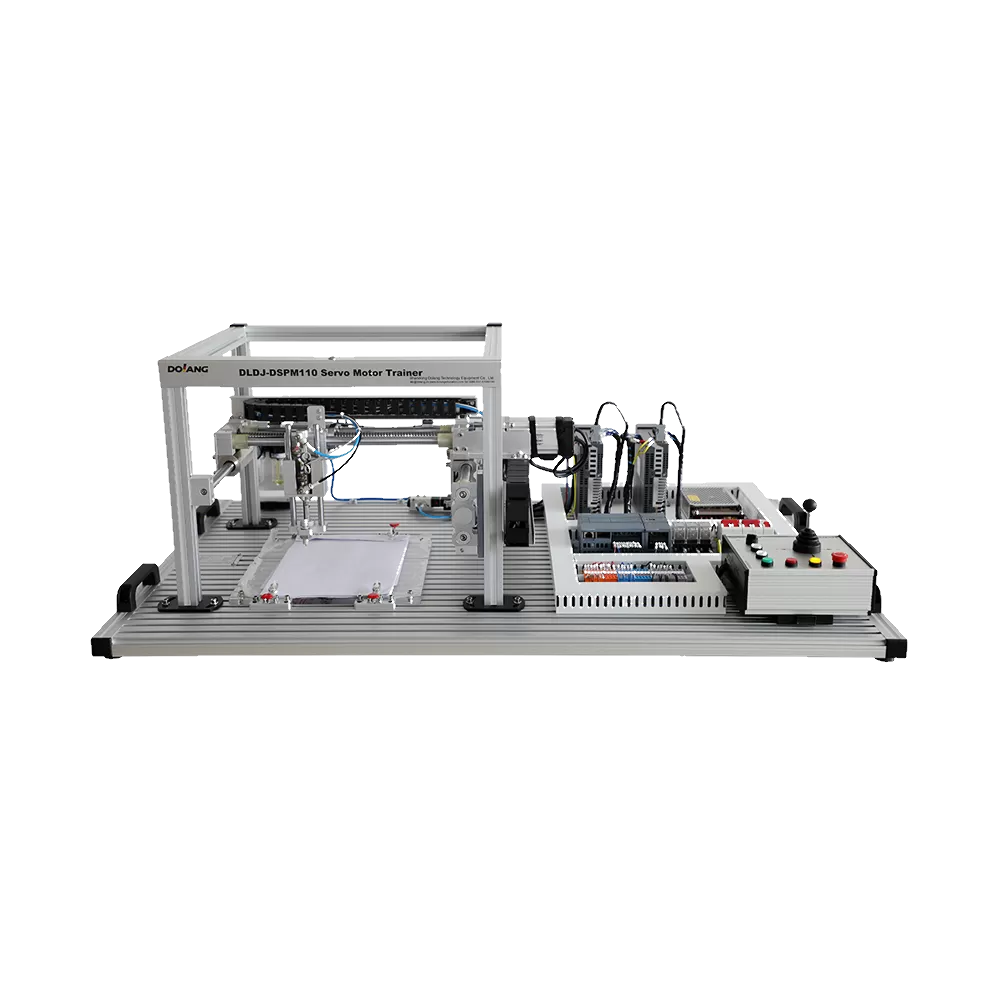

Модель: DLDJ-DSPM110 Тренажер для серводвигателей
1 мощность переменного тока: одна фаза переменного тока 220 В ± 10%, 50/60 Гц;
2 Температура: -10℃～40℃; Влажность окружающей среды: ≤90% (25℃).
3 Мощность: ≤1,5 кВА
4. Рабочее давление источника воздуха: 0,4–0,6 МПа.
5 Тип привода: серводвигатель переменного тока 20 В, 400 Вт.
6 Размер: 1200×750×460 мм (Д*Ш*В)
7. Безопасная защита: оснащена защитой земли, защитой безопасности в соответствии с соответствующими национальными стандартами.
Подробное описание
Обзор оборудования

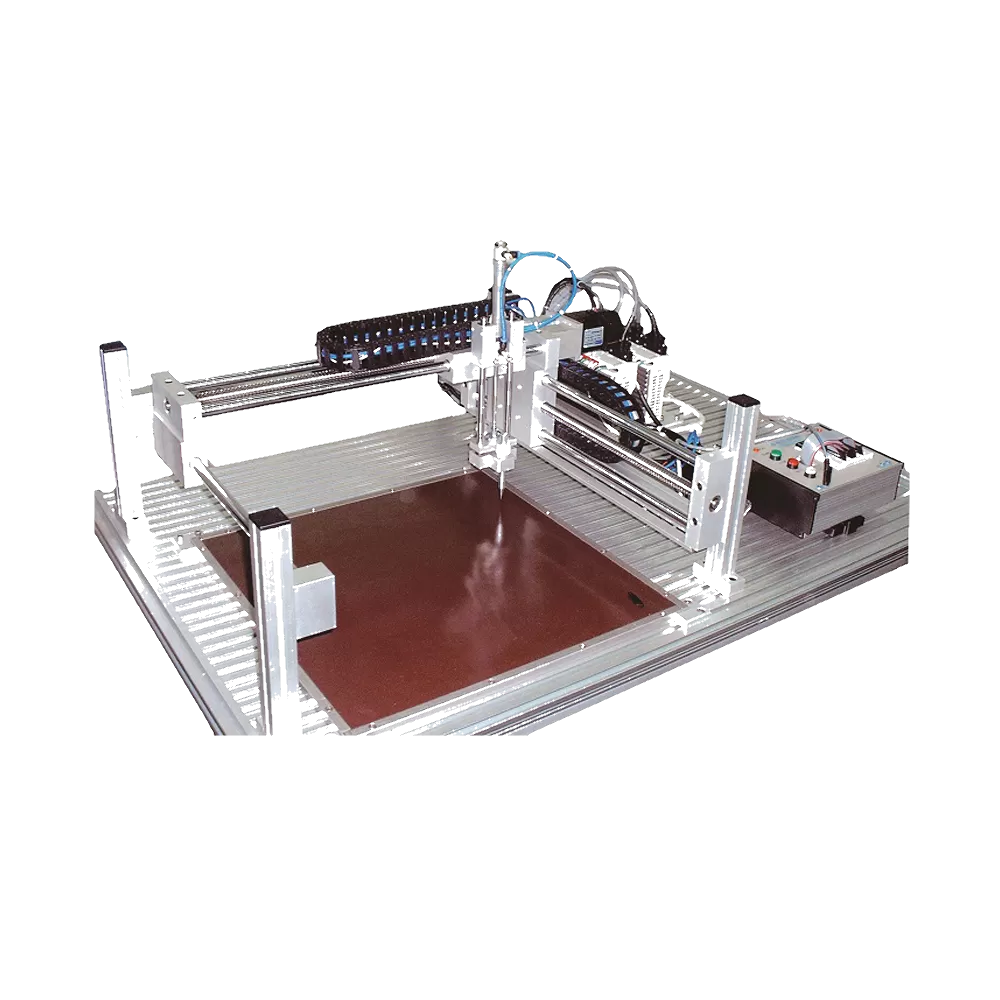

DLDJ-DSPM110 Тренажер для серводвигателей предназначен для тренировки точного позиционирования. Платформа состоит из алюминиевой конструкции, коробки для кнопок U-образной формы, чертежной доски, серводвигателя, привода и пневматического устройства. Части управления состоят из ПЛК, кнопки управления и датчиков.
Характеристики оборудования
Тренажер по электрическим машинам охватывает знания в области мехатроники, автоматического управления и управления движением, таких как управление ПЛК, регулирование скорости серводвигателя, датчики, пневматические приводы, установка механической конструкции и отладка системы. Исполнительная часть состоит из сервомодуля, пневматического модуля и датчика. .Оси X и Y приводятся в движение серводвигателями, эффективный ход винта составляет 220 мм, внешний диаметр шарикового винта составляет 16 мм, а ход винта составляет 5 мм.
Оба конца осей X и Y имеют ограничительную защиту. Когда двигатель превышает шаг винта, сигнал включения сервопривода отключается, и двигатель немедленно останавливается, что может эффективно предотвратить повреждение персонала и оборудования, вызванное неправильной эксплуатацией. Ось Z представляет собой пневматический компонент, управляемый цилиндром с ход 100 мм.
Обучающие проекты
- Программирование ПЛК и схематическая диаграмма
- Пневматическая и электрическая проводка
- Использование и настройка параметров серводвигателя
- Использование датчиков
- Как позиционировать
