DLCG-YL120 Система обучения серводвигателей переменного тока

Делиться:

Модель: DLCG-YL120 Система обучения серводвигателей переменного тока

1. Входная мощность: трехфазный пятипроводный переменный ток 380 В ± 10%, 50 Гц.

2. Рабочая среда: от -10°C до 45°C, относительная влажность

3. Мощность оборудования:

4. Выходная мощность: трехфазный переменный ток 380 В ± 10% 50 Гц, однофазный переменный ток 220 В ± 10% 50 Гц.

5.Общее управление источником питания имеет функцию защиты от утечки, и когда ток утечки составляет 30 мА, срабатывает защитное устройство.

6. Индикация напряжения сети оснащена 3 стрелочными вольтметрами переменного тока на 450 В.

7.Общая длина оборудования: 2735 мм, из них: длина тренировочной платформы: длина × ширина × высота: 1700 × 700 × 1750 мм.

8. Стол с шарико-винтовой передачей: длина × ширина × высота: 1035 × 430 × 791 мм.

Запросить сейчас

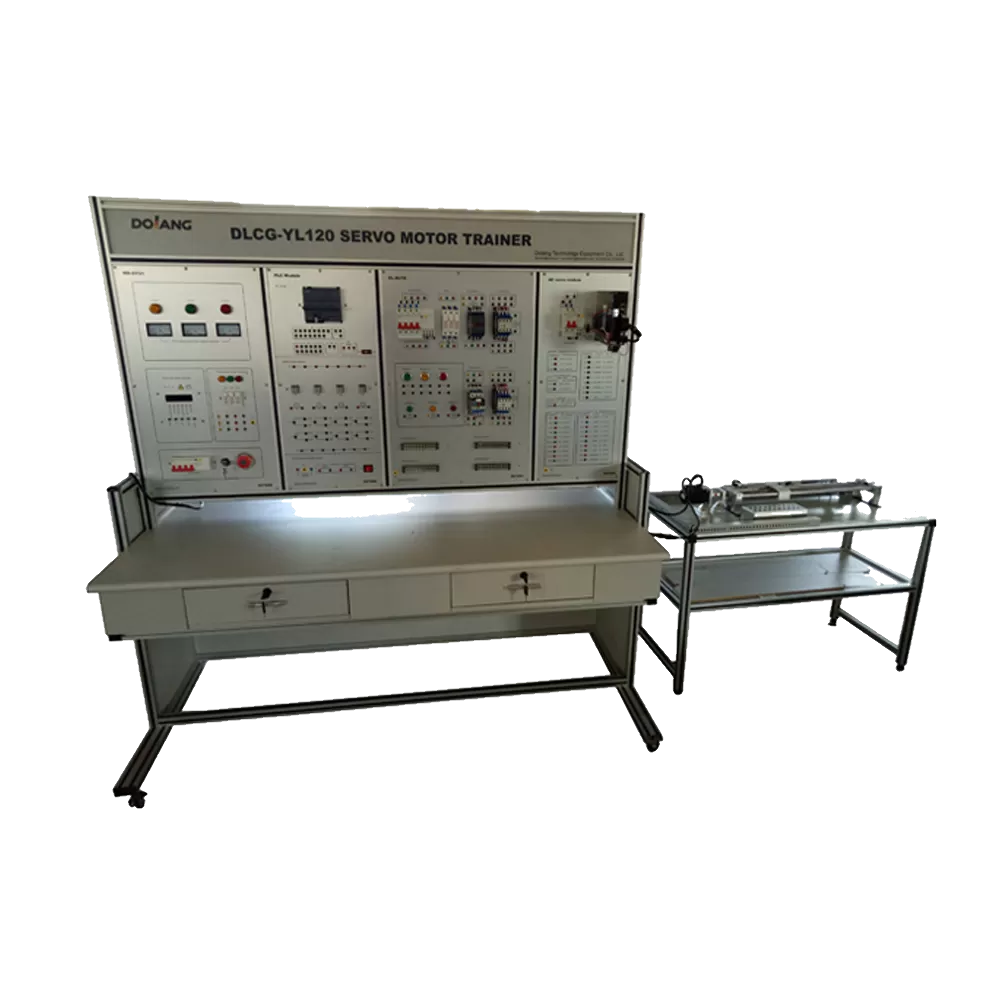

DLCG-YL120 Система обучения серводвигателей переменного тока

Система обучения серводвигателей переменного тока DLCG-YL120 используется для демонстрации технологии сервоприводов в области автоматического управления. Пользователи могут практиковать технологию привода, например настройку параметров, позиционирование, управление скоростью и т. д.

Учебная система электрического управления сервоприводом переменного тока имеет структуру рабочего стола, которая соответствует характеристикам функций электрического управления и защиты, а рабочая часть отделена от части управления. Панель питания учебной платформы отделена от других панелей, что очень просто. и безопасно.

Учебная платформа использует трехфазное пятипроводное соединение, чтобы обеспечить стабильное и надежное заземление учебного оборудования. Учебная платформа использует трехфазный пятипроводный источник питания переменного тока, который занимает небольшую площадь, экономит пространство и уменьшает инфраструктуру. инвестиции;

Схема управления и небольшой двигатель, используемые для отработки навыков, могут имитировать систему силового сопротивления различных машиностроительных заводов, чтобы удовлетворить требования к обучению электромонтажу, отладке, анализу неисправностей и навыкам устранения неполадок; Компоненты подключаются к клеммам с помощью проводов, студенты могут практиковаться. подключение и проверка проводки.
