Оборудование для механического обучения
Подробное введение

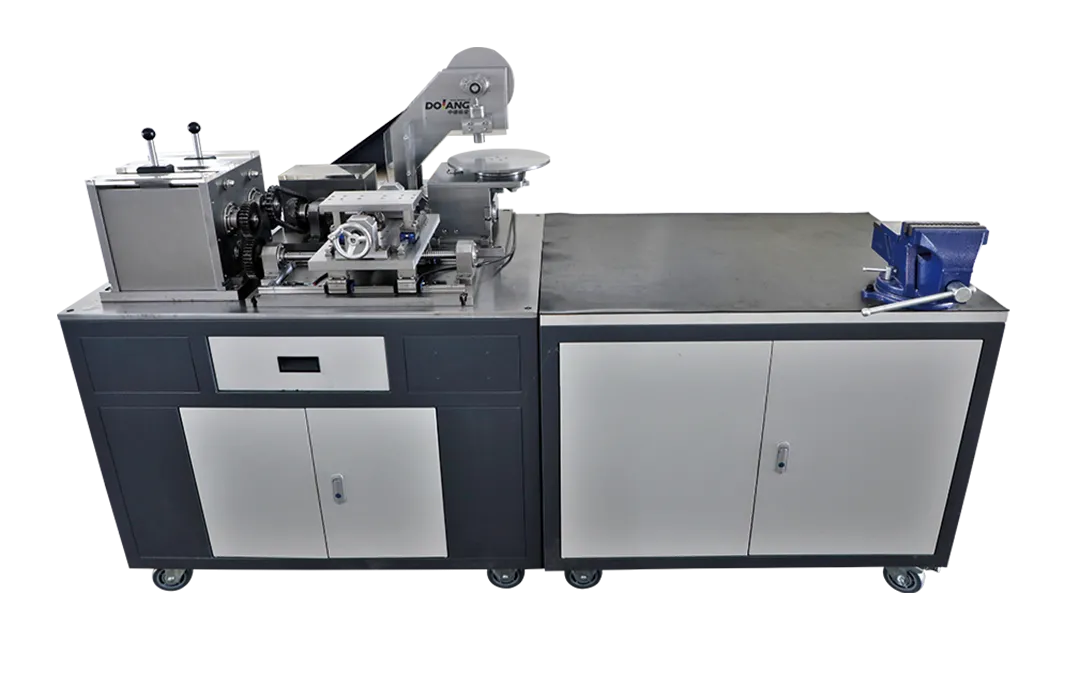

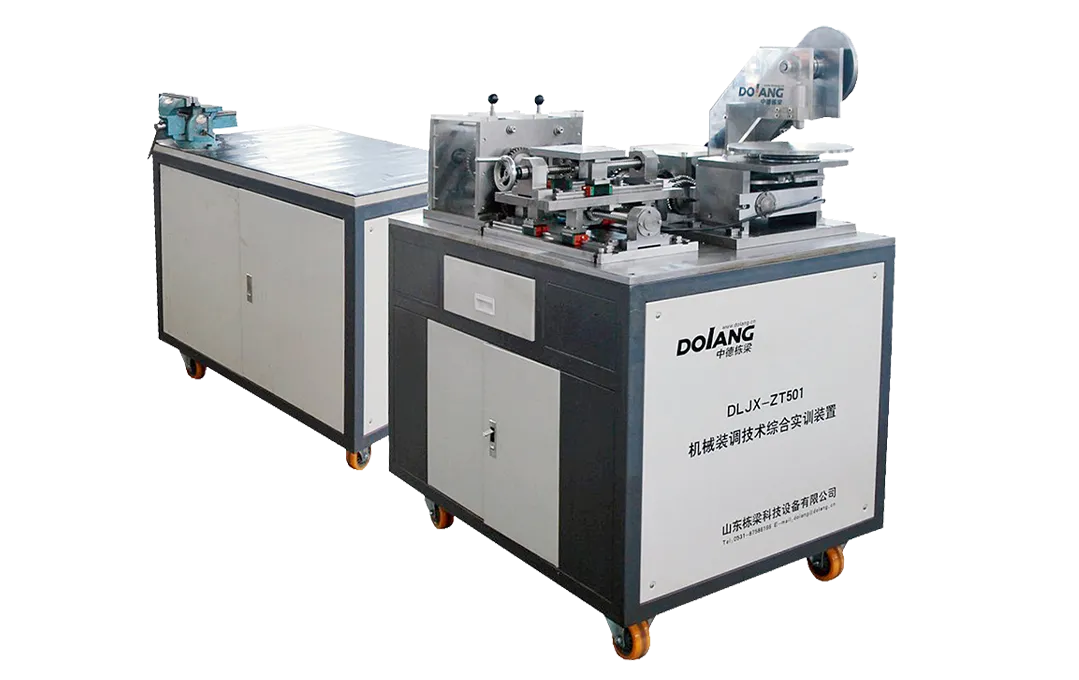

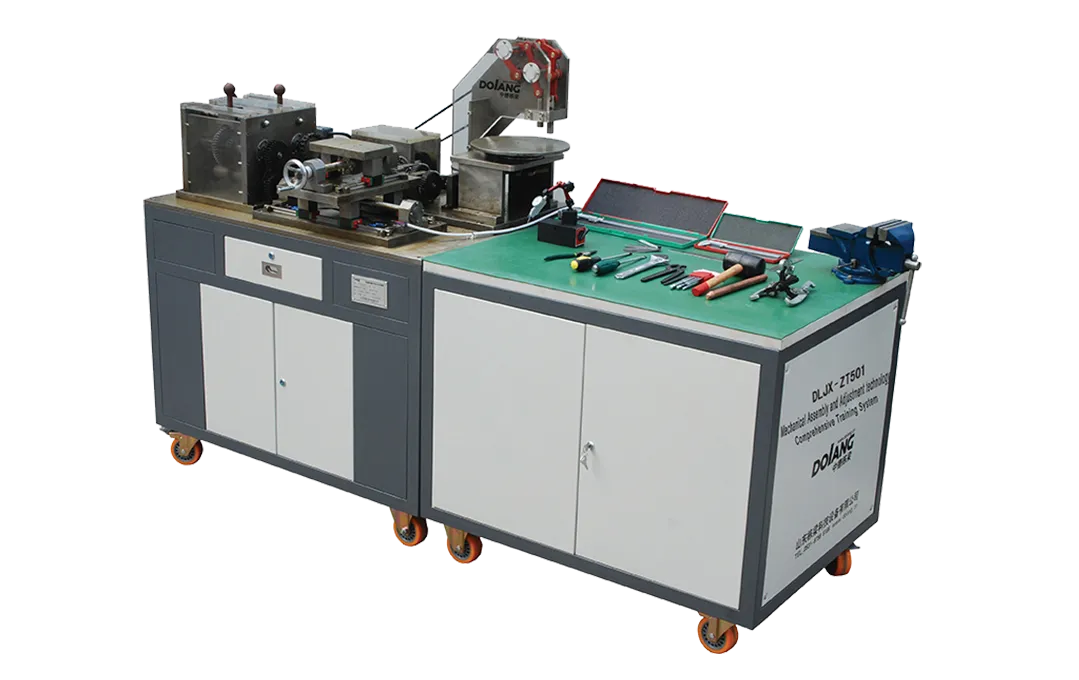

Обзор оборудования
Учебное оборудование для станков изучает работу слесарей-сборщиков, и обучает студентов читать и рисовать сборочные чертежи и чертежи деталей, базовые работы слесарей, сборка и регулировка деталей, качество сборки осмотр и другие навыки.
Китайское учебное оборудование с ЧПУ в основном изучает следующие навыки: умение читать картинки, сборка подшипников, сборка ременных передач, сборка шестерен, сборка червячных передач, установка линейных направляющие, сборка ШВП, стандартизация сборки и т.д.
Оборудование для обучения инженеров подходит для профессиональных школ, таких как «Технология числового управления и ее применение», «Механическое производство». Технология», «Монтаж и обслуживание механического и электрического оборудования», «Механическая сборка», «Сборка механического оборудования и автоматическое управление» и другие специальности в профессиональных училищах и технических колледжах.
Состав системы
- Структура и состав учебного оборудования ЧПУ:
Состоит из корпуса коробки, скользящего направляющего вала ползуна, ползуна, вилки переключения, радиального шарикоподшипника, прямозубой шестерни, втулки, комплекта скользящих шестерен, радиально-упорного подшипника, плоской шпонки, шлицевого направляющего вала, эластичного стопора для окружности вала и т. д.
Оборудование для профессионального обучения имеет двухвальный трехступенчатый выход с регулируемой скоростью, в котором выходной вал шестерни имеет функцию прямого и обратного хода, а верхняя часть защищена прозрачным акрилом. Может завершить обучение процессу сборки многоступенчатой коробки передач.
- Конструкция и состав зубчатого редуктора.
Учебный стенд лаборатории станкостроения состоит из левой и правой перегородок, цилиндрических шестерен, корпусов подшипников, входных валов, промежуточных валов, выходных валов, втулок, крышек подшипников, сквозных крышек подшипников, внутренних прокладок подшипников,
Внешняя прокладка подшипника, верхняя крышка, конический роликоподшипник (30203), радиальный шарикоподшипник (6003-RZ), эластичное стопорное кольцо вала, основание зубчатого редуктора и т. д. Можно завершить обучение процессу сборки зубчатого редуктора.
- Структура и состав двумерного рабочего места.
Он состоит из нижней пластины, средней пластины скольжения, верхней пластины скольжения, пары линейных направляющих, пары шариковых винтов, корпуса подшипника, внутренней прокладки подшипника, внешней прокладки подшипника, втулки предварительного натяга подшипника, сквозной крышки подшипника,
Крышка подшипника, опора гайки, круглая гайка, концевой выключатель, маховик, цилиндрическая шестерня, контурный блок, стопор конца вала, упругое кольцо вала, радиально-упорные подшипники (7202AC), радиальные шарикоподшипники (6202-RZ) и т. д.
Обучающие объекты
- Сборка и регулировка коробки передач.
- Сборка и регулировка зубчатого редуктора.
- Сборка и регулировка механизма перфоратора.
- Сборка и регулировка поворотного стола прерывистого действия.
- Сборка и настройка двухмерного верстака.
- Установка и регулировка механической коробки передач.
- Работа и регулировка механической системы.
