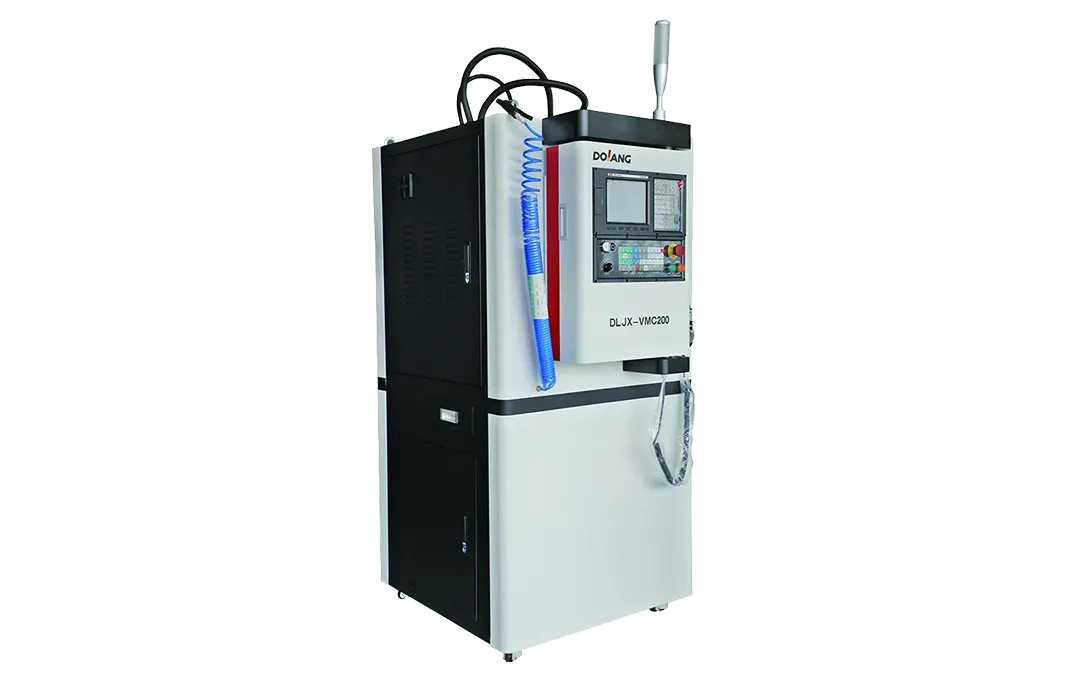

Обрабатывающий центр с ЧПУ DLJX-VMC

Делиться:

Модель: Обрабатывающий центр с ЧПУ DLJX-VMC

1. Входной источник питания: однофазная трехпроводная система, 220 В переменного тока ± 10 %, 50 Гц.

2. Общая мощность: около 2,5 кВт.

3. Рекомендуемое рабочее давление: 0,4-0,7 МПа.

4. Площадь оборудования: около 1,0 м².

Запросить сейчас

Подробное введение

Обзор оборудования

Станция обрабатывающего центра с ЧПУ включает в себя несколько центров обработки отверстий, систему онлайн-измерений и инструменты для обработки.

Случайные аксессуары включают инструкцию по эксплуатации, системное руководство, шестигранный ключ, двусторонний ключ, Т-образную гайку, коническую ручку, пружинную цангу, ручку инструмента, предохранитель и т. д.

Функции

Учебное оборудование для станков с ЧПУ оснащено автоматически открывающимися и закрывающимися дверцами и пневматическими зажимами, что удобно для загрузки и разгрузки станка.

Учебное оборудование для манипуляторов обычно оснащено FMS, MPS, Индустрией 4.0 и интеллектуальной производственной системой, а также обрабатывается с ЧПУ. Патрон автоматически зажимает заготовку, а обрабатывающий центр и токарный станок с ЧПУ поочередно выполняют скругление, фрезерование, сверление и другие операции над заготовкой в соответствии с заданной программой до завершения каждой процедуры обработки.

Параметры системы

-Основные эксплуатационные характеристики: Оснащен промышленной системой ЧПУ KND k1000mc; Внедрение программирования G-кода международного стандарта, поддержка M-кода и s-кода, совместимость с FANUC, G-кодом Mitsubishi и различным программным обеспечением CAD / CAM (Mastercam, UG, CAXA и другим программным обеспечением).

- Точность: точность повторного позиционирования: 0,03 мм.

- Разрешение системы: 0,001 мм.

- Перемещение по оси XYZ: Поперечное (ось X): ≥ 180 мм.

Продольный (ось Y): ≥ 80 мм

Вертикально (ось Z): ≥ 180 мм

- Дверца машины: автоматическая пневматическая дверь.

- Используйте давление воздуха: 0,6 МПа.

- Скорость шпинделя: 100 ~ 24000 об/мин.

- Конус шпинделя: ISO20.

- Магазин инструментов: магазин 4Station

- Размер стола: 400×115 мм.

- Размер/количество Т-образных пазов: 12 мм/3.
