Модель: DLCIM-FL824
1. Источник питания: 380 В переменного тока ± 10% (50 Гц).
2. Площадь пола: около 26000*9000 мм (включая проход шириной 1500 мм).
3. Мощность машины: ≤100 кВА.
Интеллектуальное производство
Модель: DLCIM-FL824
1. Источник питания: 380 В переменного тока ± 10% (50 Гц).
2. Площадь пола: около 26000*9000 мм (включая проход шириной 1500 мм).
3. Мощность машины: ≤100 кВА.
Подробности Введение
Обзор оборудования

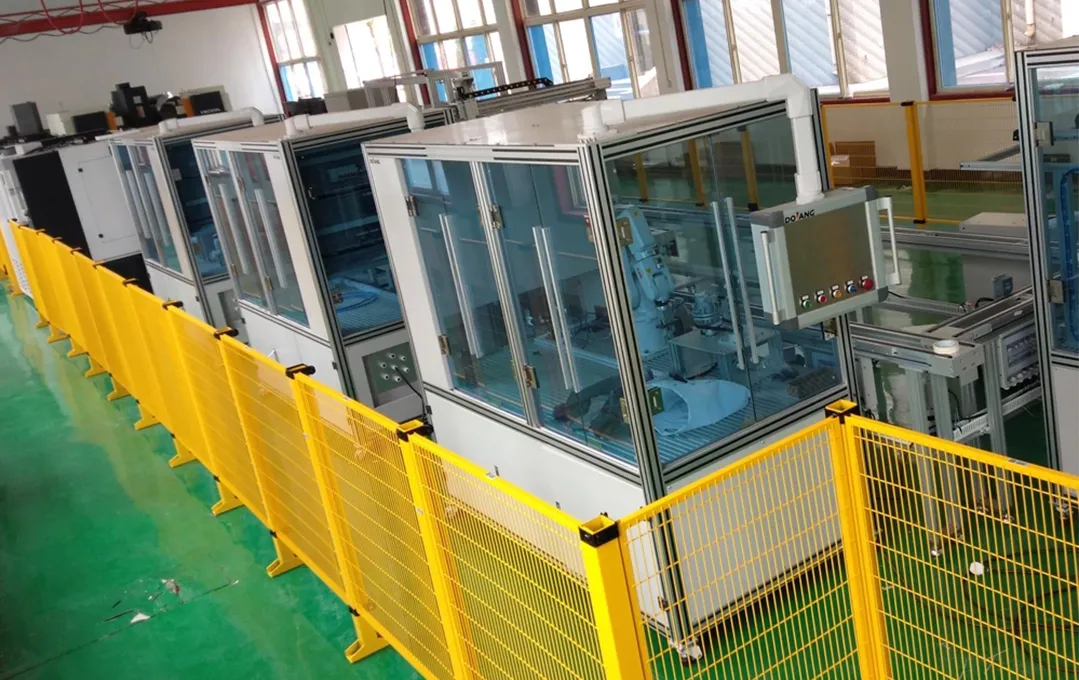

Интеллектуальная производственная линия в основном состоит из Siemens RFID, S7-1200PLC, инвертора, сервосистемы Huichuan, сенсорного экрана, 4 комплектов промышленных роботов (FANUC, ABB и NACHI), AGV, системы промышленного визуального контроля, машины для волоконной лазерной маркировки, робота. концевое приспособление для ходьбы и робота, токарный станок с ЧПУ (2 комплекта), обрабатывающий центр (1 комплект), моделируя промышленную производственную линию, процесс сборки и упаковки фонаря, демонстрирует сочетание и применение различные базовые технологии в современной области промышленного управления, охватывающие различные передовые технологии управления и специальные технологии обработки.
Платформа профессионального обучения TVET, интегрированная с интеграцией света, машин, электричества, воздуха и информации, обучением управлению логистикой, промышленным моделированием, технологиями IoT, робототехникой, визуальным распознаванием изображений, производством с ЧПУ, распознаванием образов, комплексной исследовательской платформой, такой как художественный дизайн. В сочетании с направлением развития преподавания предметов он может охватить большинство специальностей научных и инженерных колледжей и соответствующих специальностей управления. Это передовая экспериментальная платформа обучения и платформа научных исследований для инженерных университетов, технических колледжей, учреждений профессионального образования, политехнических институтов и т. д.
Состав

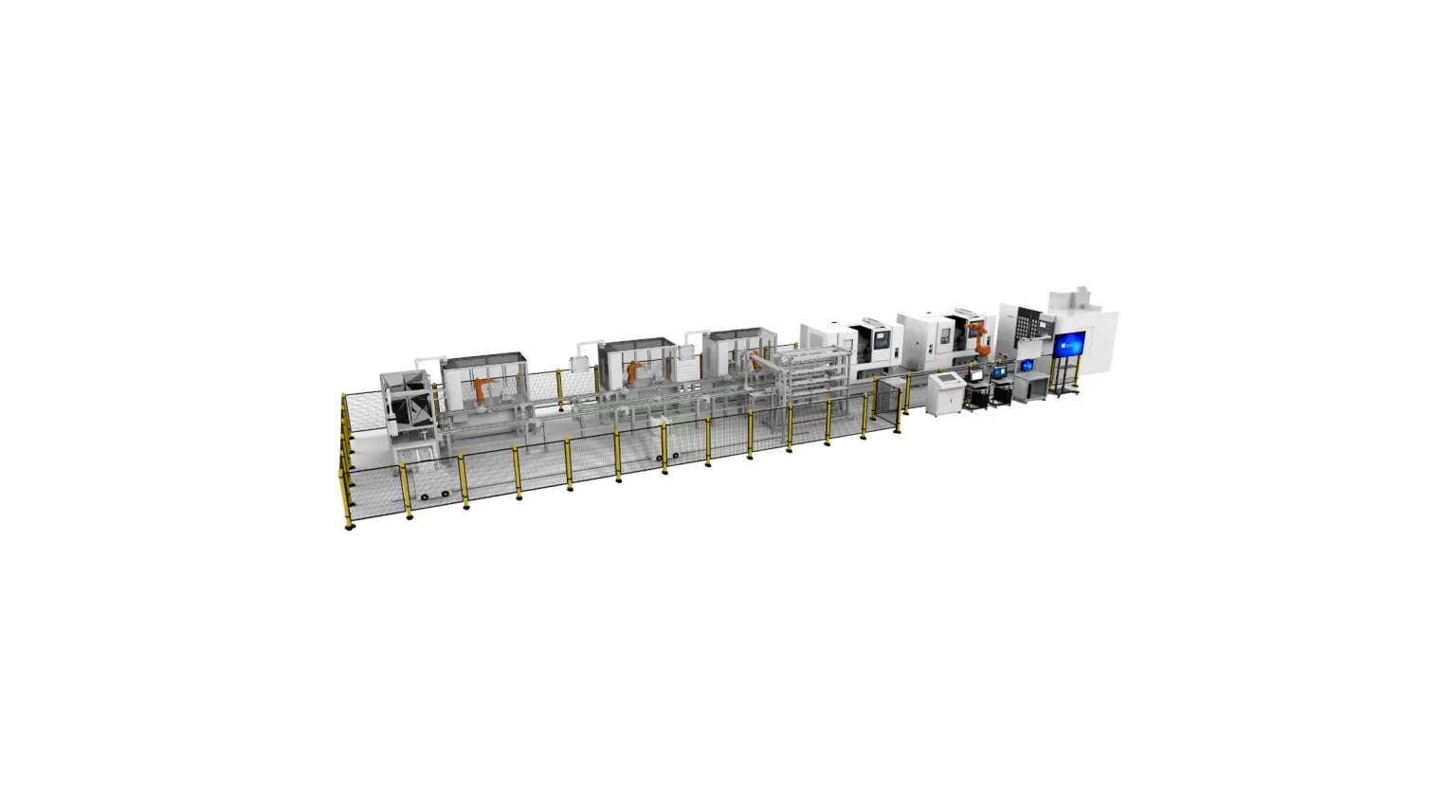

Мастер-станция, Конвейерная станция, Станция хранения, Станция обработки, Станция маркировки, Станция обнаружения, Станция обнаружения, Станция сборки, Упаковка станция, станция подачи, защитное ограждение
Введение в рабочий процесс
Во-первых, тренажер 1 для манипулятора робота подбирает заготовки на петлевой линии, а тренажер для манипулятора 1 для робота завершает загрузку и разгрузку токарного станка с ЧПУ l и фрезерного станка с ЧПУ через шагающее устройство седьмой оси;
Токарный станок с ЧПУ №1 обрабатывает крышку головки и головную часть; токарный станок с ЧПУ оснащен автоматическим поворотным держателем инструмента, который в основном содержит внутренний и внешний круг, резьбу, торец, конус и т. д.; после обработки детали тренажер 1 для манипулятора робота помещает обработанную деталь в конвейерный лоток;
Корпус и хвост фонаря обрабатываются на токарных станках с ЧПУ №1 и №2; автоматический поворотный держатель инструмента установлен в токарном станке с ЧПУ и в основном используется для обработки внутреннего и внешнего круга, резьбы, торцевой поверхности, конусности, сферической поверхности, накатки и т. д.; после обработки поместите его в лоток на конвейерной станции, где корпус помещается непосредственно на фрезерный станок с ЧПУ;
После завершения обработки корпуса фонаря на токарном станке с ЧПУ №2 тренажер манипулятора робота 1 захватывает и размещает его на фрезерном станке для обработки плоскости разметки (плоскость обработки удобна для последующей настройки, лазерного кодирования); после завершения обработки заготовка помещается на лоток роботом 1, а затем передается на следующий рабочий этап через конвейерный блок;
После того, как все четыре вида обработанных деталей будут обработаны, стопорное устройство лотка на конвейерном блоке освобождается и начинается визуальный осмотр сборки.
Учебные проекты
- Проектирование и применение системы числового программного управления FANUC (обрабатывающий центр, токарный станок с ЧПУ, обрабатывающий центр с ЧПУ)
- Исследование применения роботов
- Сетевые коммуникационные технологии и шинные технологии.
- Мониторинг конфигурации и технология человеко-машинного интерфейса.
- Технология сервоуправления
- Проектирование и применение ПЛК Siemens
- Сенсорные технологии и применение
- Технология пневматического управления
- Система управления движением
- Технология обучения механической конструкции
- Обучение техническим навыкам обнаружения неисправностей
