Оборудование для обучения электронике
Модель: DLDZ-SD301 Экспериментальный блок с цифровой схемой
1. Входная мощность: однофазный трехпроводной переменный ток 220 В ± 10%, 50 Гц.
2, выходная мощность: постоянный ток ± 5 В с плавной регулировкой, постоянный ток ± 220 В,
DC +5V-+27V плавно регулируемый источник питания постоянного тока
3. Размеры: 460*360*110 мм.
Подробное описание
Обзор
Экспериментальный блок с цифровыми схемами является основным инструментом обучения экспериментам в области электроники. Модель обучения цифровым экспериментам разработана на основе курса обучения электронным технологиям в профессиональных школах, инженерных университетах, колледжах и т. Д.
Конфигурация

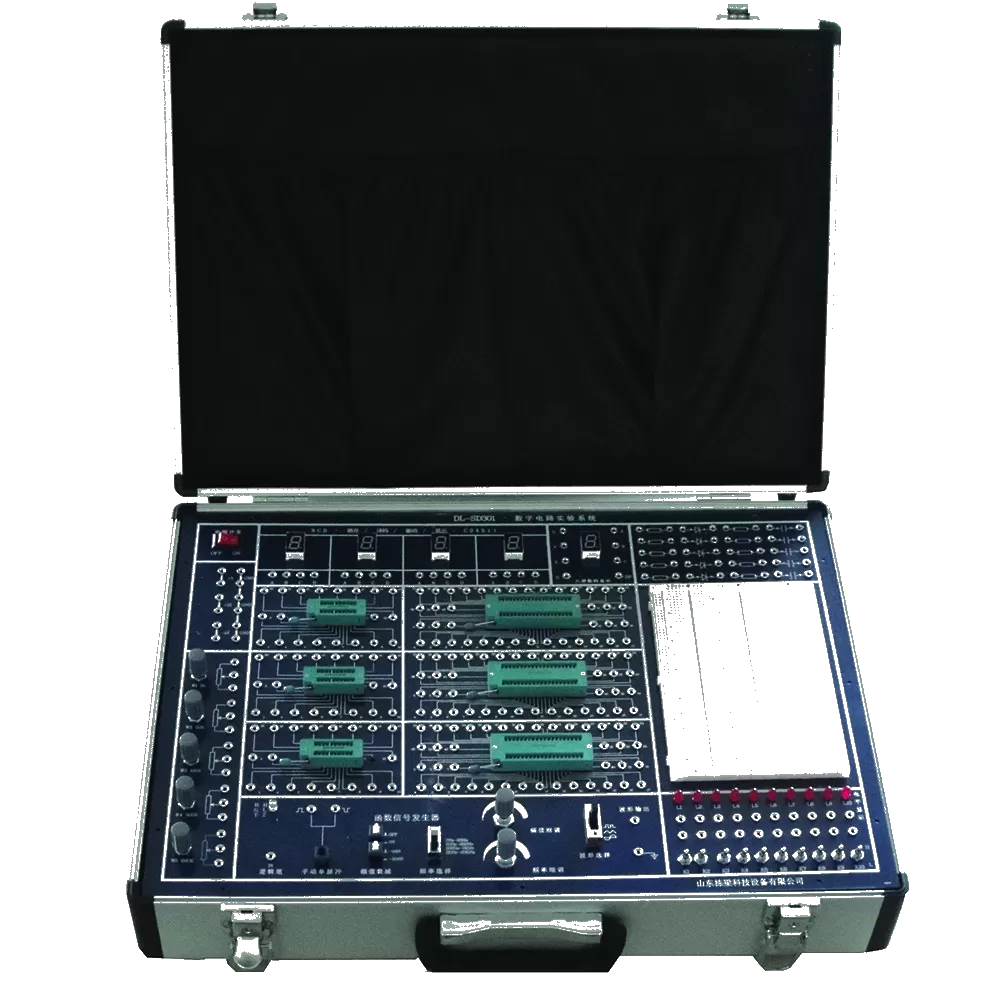

Экспериментальная система с цифровой схемой DLDZ-SD301 состоит из разъема питания, блока общей схемы, блока общей схемы, макетной платы и гнезда IC (замка). Общая схема включает светодиодный дисплей с кодом 8421BCD, 1-битный светодиод, тактовую схему, схему ручного одиночного импульса, регулируемый генератор непрерывных импульсов, 10-битный переключатель отображения уровня двоичной системы, входной переключатель уровня декады, логическое перо, потенциометр и т. д.
Обучающие проекты
- Эксперимент с электронным транзисторным переключателем, ограничителем и ограничителем
- Эксперимент по проверке параметров схемы логического вентиля интеграции TTL
- Эксперимент по проверке параметров схемы логического вентиля интеграции КМОП
- Эксперимент с функцией логики схемы затвора и проверка
- Эксперимент с комбинационной логической схемой (полусумматор, полный сумматор и логическая операция)
- Экспериментальная тренировка триггера R-S、D、J-K
- Эксперимент с триггером и триггером выхода с тремя состояниями
- Тренировка эксперимента со схемой аналого-цифрового преобразования и цифро-аналогового преобразования.
- Обучение тесту схемы последовательности
- Обучение работе со счетчиком и приложением регистрации.
- Обучение работе с декодером и приложением выбора даты
- Демонстрация появления формы волны и моностабильного триггера
- Демонстрация использования затворной схемы, создающей импульсный сигнал — автономный мультивибратор.
- Демонстрация моностабильного триггера и триггера Шмитта — схема задержки импульса и формирования волны
- Транзисторный переключатель, ограничитель и ограничитель
- Проверка параметров цепи логического вентиля интеграции TTL
- Проверка параметров цепи логического вентиля интеграции КМОП
- Функция логики цепи затвора и проверка
- Комбинированная логическая схема (полусумматор, полный сумматор и логическая операция)
- Триггер № 1 R-S、D、J-K
- Триггер № 2, выходной триггер с тремя состояниями и защелка.
- Проверка цепи последовательности
- Приложение счетчика и регистрации
- Приложение для декодера и выбора даты
- Появление волновой формы и моностабильный триггер
- Использование схемы затвора для создания импульсного сигнала — свободно работающий мультивибратор.
- Моностабильный триггер и триггер Шмитта — схема задержки импульса и формирования сигнала.
- Схема и приложение временной развертки 555.
- Цифро-аналоговый преобразователь, аналого-цифровой преобразователь
