Оборудование для обучения по кондиционированию воздуха и холодильному оборудованию

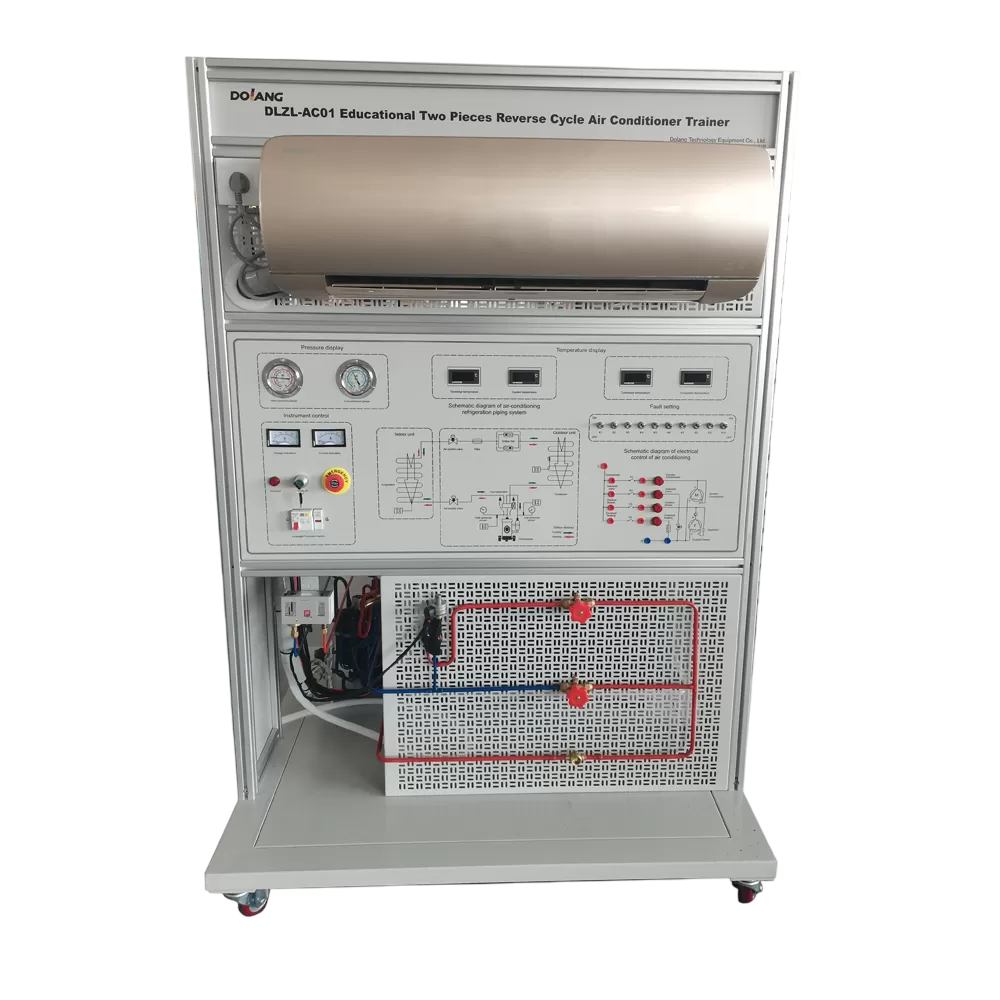

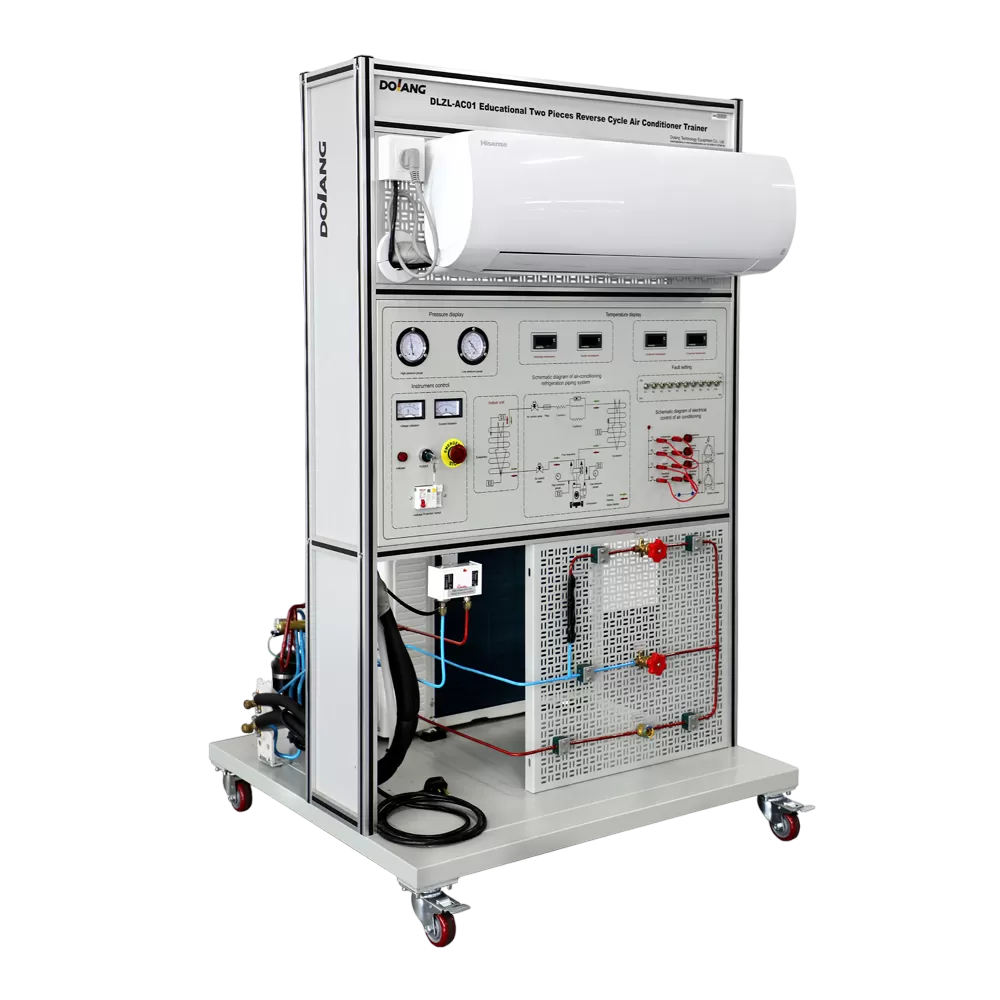

Модель: DLZL-AC01 Учебная система кондиционирования сплит-типа.
1.Размер оборудования: 1200*1050*1770 мм.
2.Максимально допустимое давление на стороне высокого давления: 4МПа.
3.Максимально допустимое давление на стороне низкого давления: 1,5 МПа.
4.Объем циркулирующего воздуха: 700 м3/ч.
5. Мощность электрического нагрева: 1100 Вт (PTC)
6. Холодопроизводительность: 12000 БТЕ.
7.Хладагент: R410a.
8. Номинальное напряжение/частота: 220 В ~/50 Гц
Подробное описание
Обзор оборудования
DLZL-AC01 Двухкомпонентный кондиционер обратного цикла спроектирован и разработан для специалистов по холодильному оборудованию и кондиционированию воздуха, различных учебных заведений и национальных отделов профессиональной оценки колледжей и университетов. Он применим к «принципу и применению холодильного оборудования», «технологии холодильного кондиционирования воздуха», «требованиям к обучению и обучению для обслуживания и эксплуатации холодильного оборудования и оборудования для кондиционирования воздуха. Устройство системы обучения кондиционированию воздуха сплит-типа объединяет систему охлаждения, электрическую систему управления и система моделирования неисправностей, имеет разумную планировку и красивый внешний вид.
Характеристики оборудования
-Тренажер по кондиционированию воздуха наглядно демонстрирует структуру системы и принцип работы кондиционера, что удобно для обучающей демонстрации и понимания знаний учащихся по учебникам.
-Обучающее устройство оснащено функцией моделирования неисправностей, обеспечивает зону подключения компонентов внешнего исполнения и обеспечивает прикладной учебный проект с тщательной подготовкой.
-В системе охлаждения предусмотрены ручной дроссельный клапан и автоматическое дроссельное устройство для имитации режима охлаждения и устранения неисправностей в различных средах.
-На задней стороне можно увидеть принцип конструкции всей холодильной системы и фактические объекты основных компонентов. Соответствующие компоненты названы. - Предусмотрено смотровое стекло для наблюдения за состоянием хладагента. Фитинги и компоненты для внешней утечки четко размещены и промаркированы. Легко идентифицировать. Студентам не нужно разбирать наружный блок, и они могут четко видеть каждый компонент.
-На передней панели имеется печатная схема охлаждения и схемы для справки.
Обучающие проекты
Раздел 1. Эксперимент с холодильной системой
- Понимание компонентов сплит-системы кондиционирования воздуха.
- Работа холодильного цикла
- Влияние внутреннего блока, покрытого пылью, на цикл охлаждения
- Влияние уличной машины, покрытой пылью, на холодильный цикл
-Влияние дроссельной заслонки на холодильный цикл
-Влияние газа высокого и низкого давления на цикл охлаждения.
Раздел 2. Испытание на электрическую неисправность
-Полный сбой питания внутреннего блока (K1)
-Отказ питания внешней платы управления машиной (К3)
-Отказ компрессора (К2)
-Отказ четырехходового клапана (К4)
-Отказ внешнего вентилятора (К8)
-Внутренний отказ вентилятора (К6)
-Отказ от ветра вверх и вниз (K7)
-Устранение неисправностей внутреннего термисторного датчика (К5)
-Неисправность электрообогрева (К10)
-Отказ дисплея на панели внутреннего блока (K10)
