Модель: DLZL-WA02 Система обучения тепловым насосам холодильного цикла
1. Источник питания: однофазный 3800 В ± 10%, 50 Гц, 16 А;
2.Размер испытательного стенда (мм): 1600 (длина) × 900 (ширина) × 1850 (высота);
3. Ролики: 4, 2 из них с тормозами.
Оборудование для обучения по кондиционированию воздуха и холодильному оборудованию
Модель: DLZL-WA02 Система обучения тепловым насосам холодильного цикла
1. Источник питания: однофазный 3800 В ± 10%, 50 Гц, 16 А;
2.Размер испытательного стенда (мм): 1600 (длина) × 900 (ширина) × 1850 (высота);
3. Ролики: 4, 2 из них с тормозами.
Подробное описание
Обзор оборудования

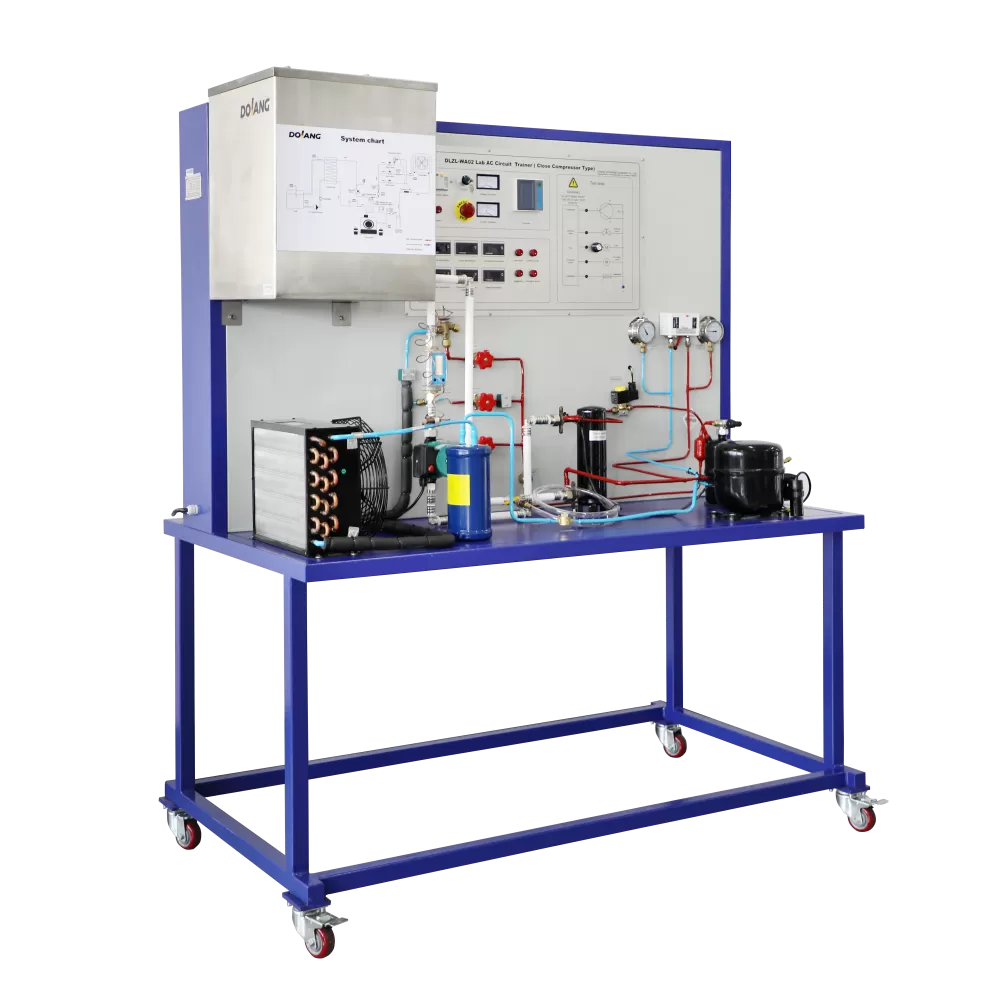

Учебное оборудование по холодильному оборудованию DLZL-WA02 знакомит студентов с основами кондиционирования воздуха и охлаждения с использованием конденсаторной системы с водяным охлаждением. Студенты получат практические знания о работе парокомпрессионных холодильных циклов, используемых в системе обучения холодильному оборудованию. Учебное оборудование для кондиционеров-холодильников отдает тепло хладагента в охлаждающую воду, а хладагент конденсируется в жидкость под высоким давлением. В процессе эксплуатации была исследована диаграмма давления (p-h) термодинамического цикла конденсатора с водяным охлаждением для изготовления холодильной системы. Для постановки и наблюдения за различными экспериментами предусмотрен ряд специальных инструментов управления и прозрачных окон просмотра.
Характеристики оборудования
(1) Тренажерное оборудование изготовлено из алюминиевого профиля и включает в себя демонстрационную панель для монтажа компонентов. Для простоты понимания эти компоненты аккуратно расположены аналогично холодильному контуру. Схема напечатана на панели методом шелкографии. Линия охлаждения имеет цветовую маркировку, указывающую состояние хладагента.
(2) Приборная панель: автоматический выключатель и устройство защиты от утечек, вольтметр, амперметр, световой индикатор, ключевой переключатель, цифровой термометр, ручной клапан, электрическая схема с контрольными точками, понятная схема системы с цветовой кодировкой и схема соединений, позволяющая легко практиковаться. измерение, проверка и обслуживание электрооборудования, используемого в системах тепловых насосов
Обучающие проекты
-Знать компоненты холодильных систем с водяным охлаждением и их функции;
- Откачка и заправка системы воздушного охлаждения с водяным охлаждением;
-Измерение давления и температуры хладагента;
-Понимать и рисовать давление – термодинамический цикл на карте;
-Рассчитать холодопроизводительность по диаграмме p-h;
-Рассчитать коэффициент полезного действия.
