Оборудование для обучения по кондиционированию воздуха и холодильному оборудованию

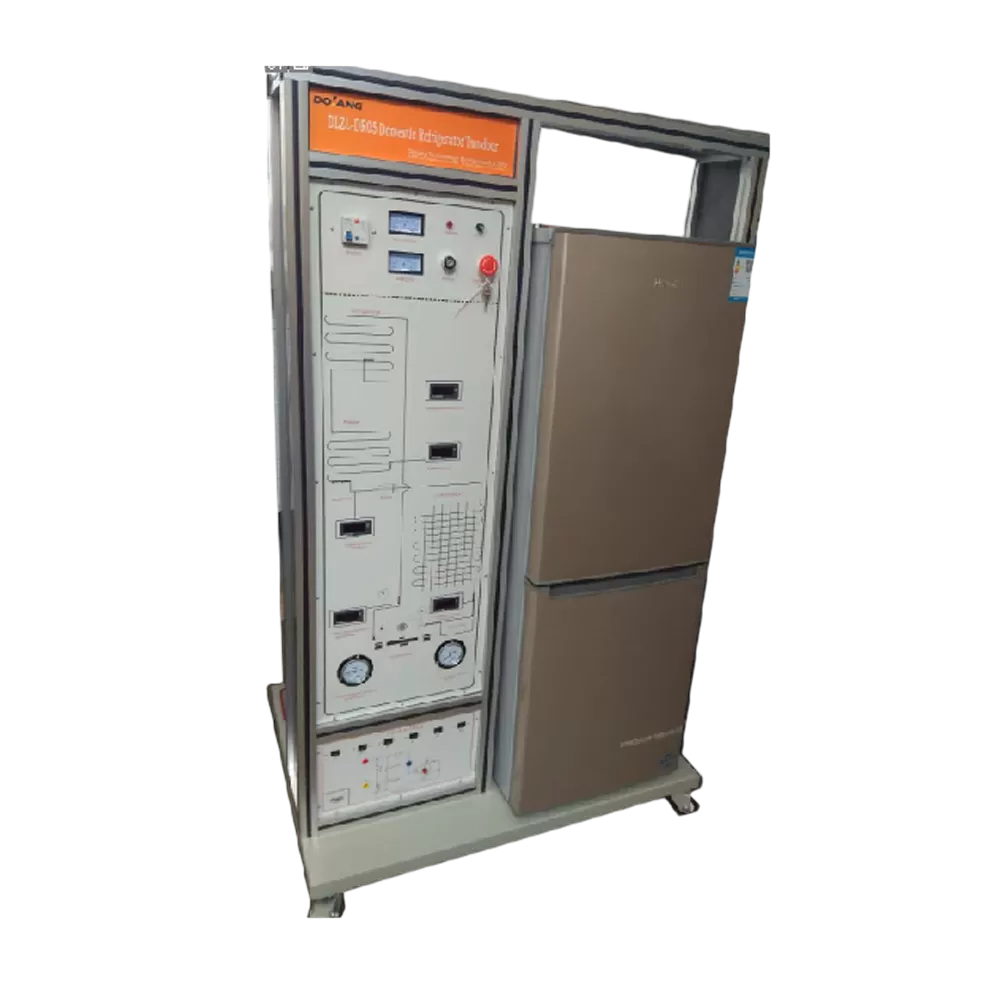

Модель: DLZL-DR05 Тренажер для домашнего холодильника
-Электропитание: однофазное 220В±10%, 50Гц, 16А;
-Размер испытательного стенда (мм): 1065 (длина) × 900 (ширина) × 1800 (высота);
-Корпус испытательного стенда: подвижный стальной корпус стенда с четырьмя роликами (два с тормозами и два без тормозов).
Подробнее введение
Обзор оборудования
DLZL-DR05 Оборудование для профессионального обучения по домашнему холодильнику изготовлено на основе реального большого бытового холодильника с морозильной камерой. Базовая система обучения холодильному оборудованию идеально подходит для изучения типичных эксплуатационных и функциональных свойств систем HVAC. Могут быть продемонстрированы принципы работы, а также проведены базовые эксплуатационные учения. Предусмотрены оригинальные шкафы, многие ключевые компоненты перенесены и размещены рядом с оборудованием для наглядности.
Система обучения холодильному оборудованию функционирует так же, как бытовой холодильник/морозильник объемом около 100–200 литров с морозильной камерой и морозильной камерой. Часть интерьера оснащена стеклянной панелью. Перед испарителем установлены смотровое стекло и манометры высокого/низкого давления, что более удобно для постоянного наблюдения за состоянием хладагента. Работа установки контролируется термостатом, а контролировать температуру хладагента в различных состояниях по магистрали хладагента можно посредством многоточечного цифрового термометра. Показания температуры и давления используются для построения диаграммы давление-энтальпия (P-H) цикла хладагента, чтобы можно было наблюдать термодинамические свойства хладагента.
Функции оборудования
-В состав рабочего места входит демонстрационная плата с установленными компонентами.
-Холодильный контур показан на цветной печатной схеме.
-Панель управления с приборами включает в себя главный выключатель и устройство защиты от утечки, пневматический ключевой переключатель, кнопку аварийной остановки, устройство защиты от перегрузки, устройство индикации работы, а также имеет 6 электрических неисправностей и 1 механическую неисправность, вольтметр, амперметр и датчики температуры. в качестве стандарта для тренажеров по контролю и простоте измерения.
-Приборная панель: автоматический выключатель и устройство защиты от утечки на землю, вольтметр, амперметр, индикаторная лампа, ключевой переключатель, цифровой датчик температуры, 10 систем определения электрических неисправностей и 1 система механических неисправностей, 20 электрических точек измерения с контрольными точками.
-Электрические схемы, четкие схемы системы с цветовой кодировкой и схемы соединений.
-Изделие оснащено четырьмя термопарами, способными измерять температуру в четырех разных точках.
-Система сбора информации RS485 может реализовать систему охлаждения, построенную компьютером и сама по себе, и передавать данные на компьютер через последовательный порт сбора информации RS485. Передаваемые данные включают напряжение, ток, фазовый угол, частоту, мощность, высокое и низкое напряжение, время и другие значения.
- Принципиальная схема холодильного учебного оборудования, которую можно распечатать с помощью компьютера.
Обучающие проекты
-Работа холодильника
- Управление термостатом холодильника ВКЛ-ВЫКЛ
- Неисправность блока питания холодильника.
-Вышел из строя компрессор холодильника.
-Обнаружение и лечение явления грязного засорения холодильника под высоким давлением.
-Обнаружение и устранение неисправностей короткого замыкания высокого и низкого уровня в холодильниках.
-Явление грязного засорения холодильника под высоким давлением (вручную)
