Équipement de laboratoire de thermodynamique
Modèle : DLZL-AH01 Équipement de laboratoire de thermodynamique Équipement de laboratoire de transfert de chaleur
-Alimentation : monophasé 220V + 10%, 50Hz, 16A ;
-La taille du banc d'essai (mm) : 1600 (long)x 900 (largeur)x 1850 (haut) ;
-Roulettes : 4, dont 2 avec freins.
Détails introduction

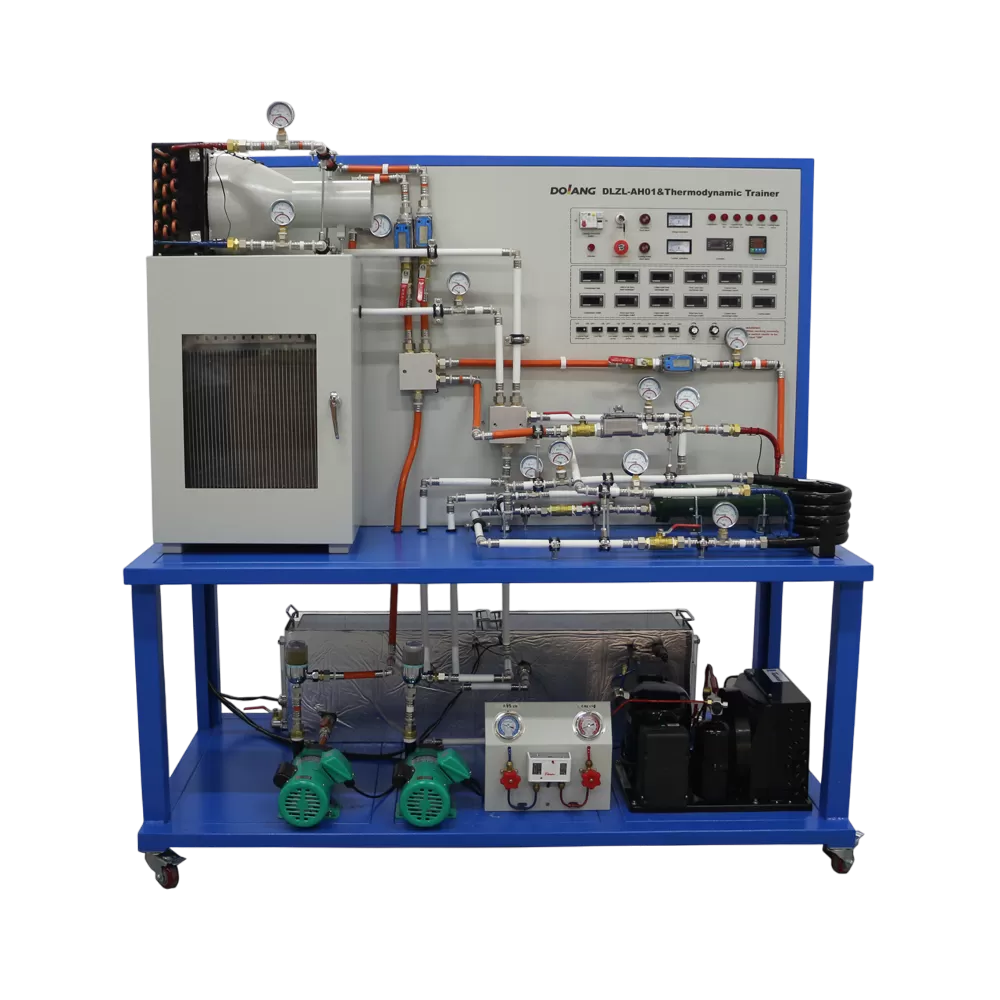

Présentation de l'équipement
Équipement de laboratoire de transfert de chaleur DLZL-AH01 étudiant la technologie de l'échange thermique. L'équipement de formation technique est construit autour de l'établi de tôlerie profilée, qui contient un panneau de commande pour l'installation des composants. L'équipement pédagogique du formateur thermique comprend une unité de service, qui fournit les installations et les instruments de mesure nécessaires pour tester quatre types d'échangeurs de chaleur : radiateurs en acier pour le chauffage, échangeurs à ventilo-convecteurs pour le chauffage et le refroidissement, échangeurs tube-dans-tube (double tube) et échangeurs de chaleur à calandre et à tubes.
Caractéristiques de l'équipement
- Deux pompes centrifuges pour eau chaude et eau froide.
- Chauffage pour eau chaude.
- Thermostat électronique.
-Valves.
-Débitmètres.
-Manomètres.
-Quatre types d'échangeurs de chaleur : type radiateur en acier, échangeur à ventilo-convecteur, échangeur tube-dans-tube (double tube) et échangeur calandre
- Tableau de bord avec commandes du système, ELCB et MCB comme dispositif de sécurité contre les surintensités et les fuites à la terre
Projets de formation
Le formateur devra étudier :
-Type de radiateur eau/air pour le chauffage.
-(Eau/air + ventilateur) échangeur ventilo-convecteur pour chauffage et refroidissement.
-Échangeur double tube eau/eau, flux inversé.
-Type échangeur eau/eau à coque et à tubes.
-Mesure des températures de l'eau et de l'air en différents points de l'échangeur.
-Mesure des températures de l'eau et de l'air avant et après l'échangeur.
-Détermination de la capacité de chaleur échangée.
-Mesure de la perte de charge de l'eau chaude avant et après l'échangeur.
-Mesure de la perte de charge de l'eau froide avant et après l'échangeur.
-Comparaison des types d'échangeurs de chaleur.
-Mesurer le débit du rapport eau/air et déterminer la meilleure vitesse du débit d'eau et du débit d'air.
