Système de formation aux applications complémentaires solaires éoliennes DLWD-GF21

Modèle : DLWD-GF21 Système de formation aux applications complémentaires de l'énergie solaire éolienne

1. Taille de la console système : 900 mm*600 mm*1900 mm (± 5 %)

Taille du module de production d'énergie photovoltaïque : 1780 mm*640 mm*1285 mm (± 5 %)

Taille de l'assemblage de la source lumineuse : 840 mm*840 mm*1780 mm (± 5 %)

Taille de l'éolienne : 1000 mm*280 mm*220 mm (± 5 %)

2. Alimentation d'entrée de l'équipement : AC220V ± 10 % 50 Hz.

3. Puissance de l'équipement : ≤ 3,5 kW

4. Environnement de travail : -10 ℃ --45 ℃, humidité relative : ≤ 85 % RH.

Renseignez-vous maintenant

Système de formation aux applications complémentaires solaires éoliennes DLWD-GF21

Introduction détaillée

Vue d'ensemble

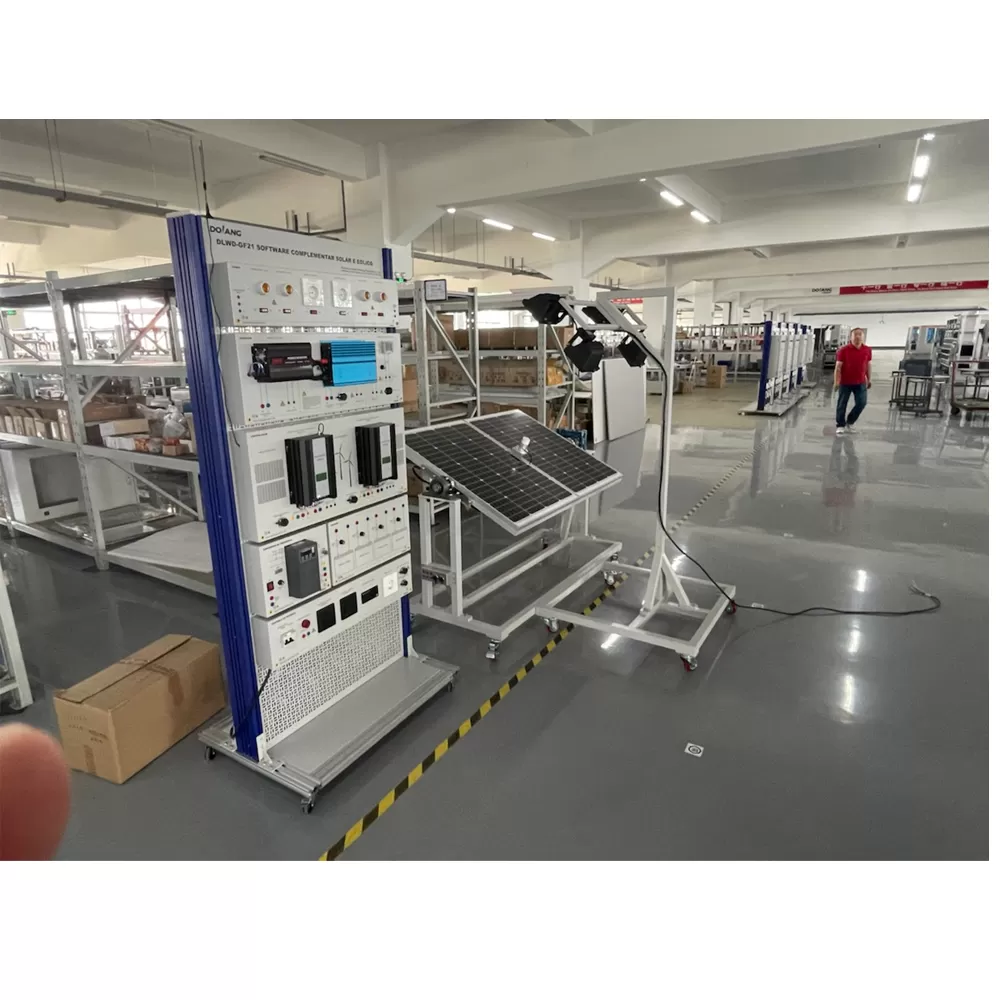

Le système d'application complémentaire solaire DLWD-GF21 est un kit de formation sur l'énergie renouvelable principalement composé de trois parties : une console système, un système d'alimentation solaire photovoltaïque et un système d'alimentation éolienne, qui est principalement utilisé pour les équipements de formation hybrides solaires et éoliens. Il peut compléter l'expérimentation et la démonstration pédagogique de la charge et de la décharge de la production d'énergie éolienne et de l'alimentation par onduleur. Cela peut aider les étudiants à mieux comprendre le principe de l'ensemble du système de centrale éolienne, en apprenant l'installation solaire.

Caractéristiques de l'équipement

1. L'équipement d'entraînement solaire éolien est composé d'une plaque inférieure en tôle, d'une colonne en alliage d'aluminium et d'une plaque grillagée. La plaque inférieure est équipée de roulettes pour faciliter le déplacement de l'équipement. Tous les appareils sont de conception modulaire et librement combinés et fixés sur le treillis. Le câblage de tous les appareils est conduit vers des bornes de câblage de sécurité de 3 mm/4 mm et connecté via des fils de test spéciaux pour faciliter le fonctionnement et protéger les appareils contre les dommages.

2. Le panneau solaire est fixé sur un support spécial, et l'angle du support peut être ajusté manuellement, et la plage de réglage n'est pas inférieure à 90 °.

3. Le moteur à aimant permanent triphasé à courant alternatif est entraîné par le moteur asynchrone triphasé pour simuler la production d'énergie du ventilateur. Le moteur principal peut simuler les changements de production d'énergie générés par différentes forces de vent grâce à la régulation de vitesse du convertisseur de fréquence.

Projets de formation

- Expérience de gradation de l'assemblage de sources lumineuses

- Expérience de mesure du capteur de rayonnement solaire

- Expérience de production d'énergie photovoltaïque

- Expérience de production d'énergie éolienne

- Expérience complète complémentaire de production d'énergie éolienne et solaire

- Expérience de surveillance des données sur la production d'énergie par logiciel de contrôleur complémentaire éolien et solaire

-Expérience de surveillance des données de la production d'énergie par logiciel mobile de contrôleur complémentaire éolien solaire

- Expérience de sortie de charge du contrôleur complémentaire éolien solaire

- Expérience opérationnelle du contrôle logiciel de l'onduleur

- Test de charge de fonctionnement de l'onduleur hors réseau
