Équipement de formation au contrôle des processus
Modèle : système de formation au contrôle des processus DLGK-373
1. Tension d'entrée : monophasé à trois fils 110 V ± 10 % 60 Hz.
2. Environnement opérationnel : plage de température ambiante -5 ~ 40 ℃
3. Capacité installée : CA
4. Sécurité : protection contre les fuites (courant de fonctionnement ≤ 30 mA), protection contre les surintensités, protection par fusible.
5. Alimentation cc: alimentation 24 V cc
6. Température ambiante :. -10 ℃ ~ 40 ℃
7. Humidité relative :. ≤ 90 % (25 ℃)
Présentation des détails

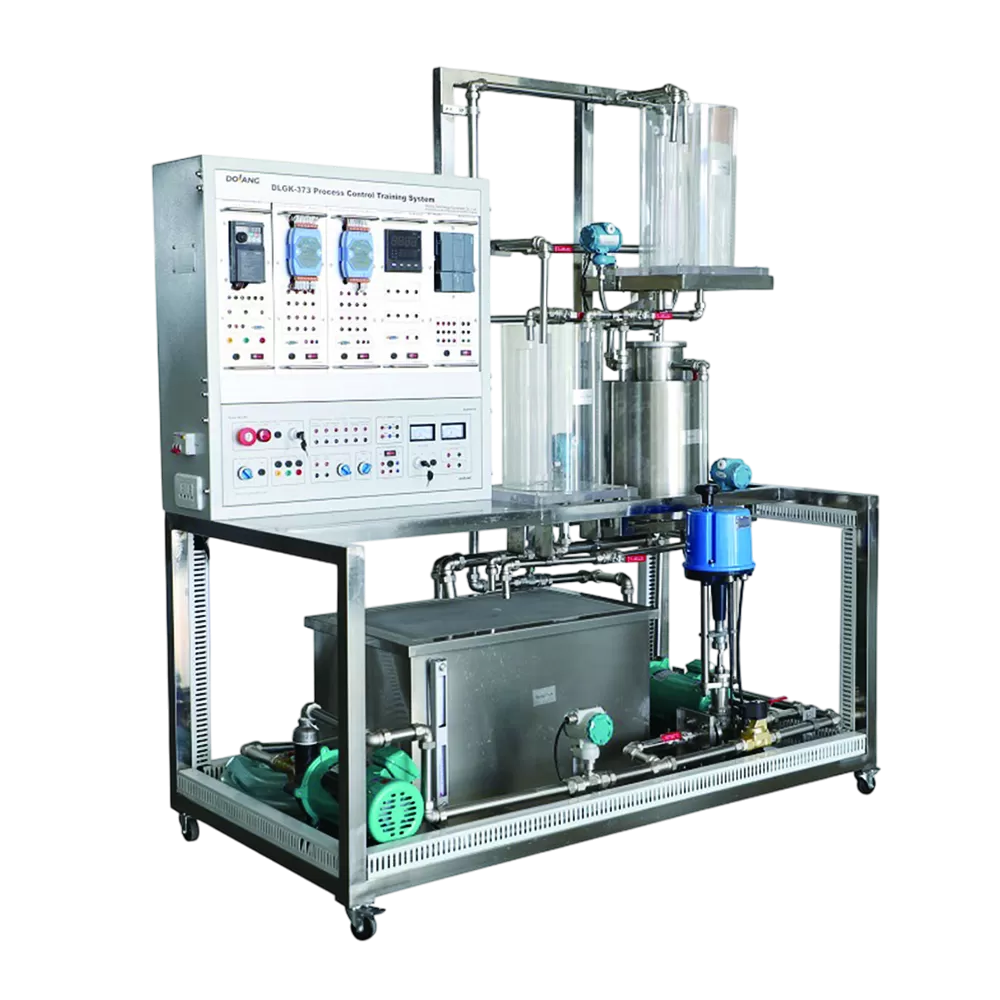

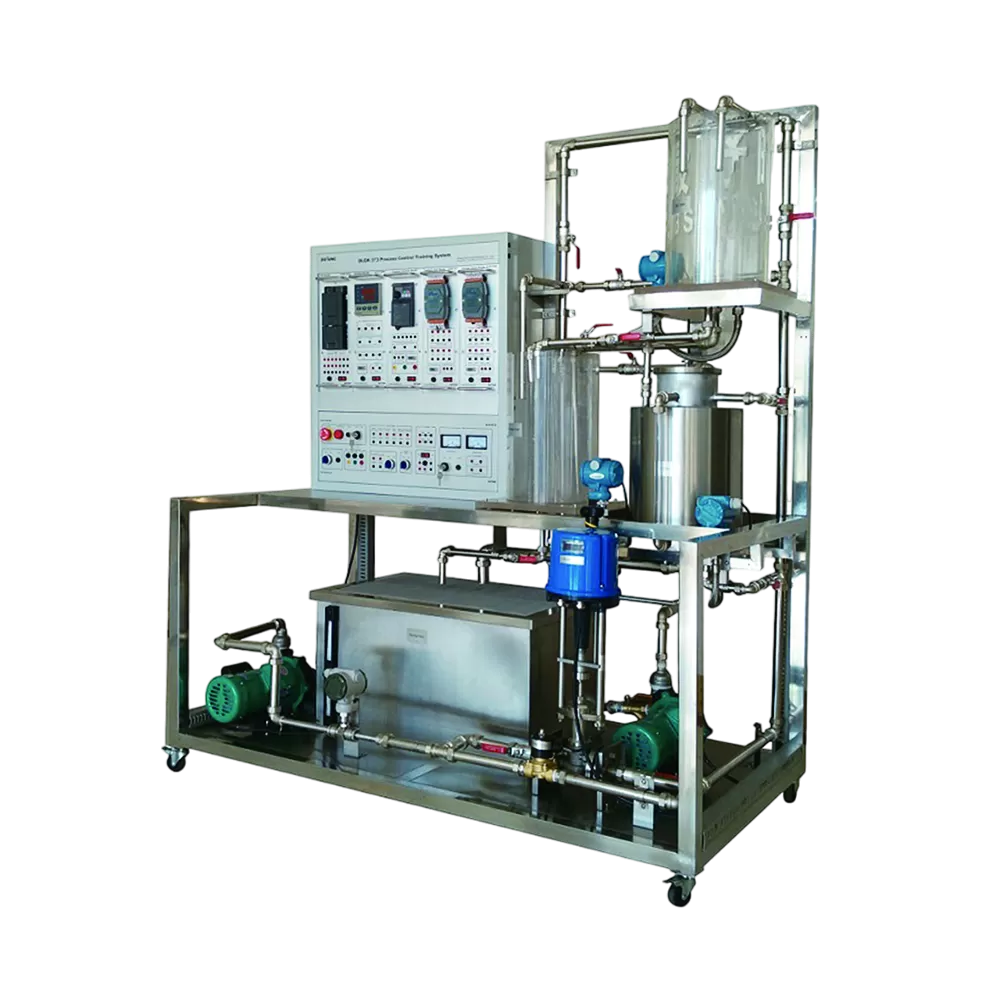

Aperçu de l'équipement
Le système de formation au contrôle de processus DLGK-373 comprend un panneau de commande et une unité de contrôle de processus. L'équipement TVT est basé sur un objet de simulation physique du processus industriel. Il intègre des instruments, la technologie informatique, la technologie des communications, la technologie de contrôle automatique et un dispositif expérimental multifonction intégré. L'équipement d'enseignement technique contient de tels paramètres de température, de pression, de débit et de niveau, qui peuvent compléter l'identification des paramètres du système, le contrôle à circuit unique, le contrôle d'étage en cascade, le rapport, le décalage, etc. L'équipement professionnel expérimental peut être utilisé comme dispositif de contrôle de processus de programme d'enseignement professionnel de premier cycle, d'université et d'EFTP, mais convient également aux étudiants diplômés et aux chercheurs pour étudier la simulation physique et l'étude expérimentale d'objets de systèmes de contrôle complexes, de systèmes de contrôle avancés.
Le système répond aux exigences pédagogiques de la théorie du contrôle automatique, du contrôle des processus, des instruments d'automatisation, de la technologie et des capteurs de mesure automatiques et du contrôle par ordinateur. Le système de formation aux processus peut pratiquer des expériences de vérification, concevoir des expériences et également prendre en charge une formation complète.
Caractéristiques de l'équipement
Le système avancé de formation au contrôle de processus, comprenant un panneau de commande et une unité de contrôle de processus. La branche d'alimentation du système est composée d'une pompe d'entraînement magnétique monophasée/triphasée, d'une vanne de commande électrique, d'un capteur de pression, d'un débitmètre électromagnétique et de vannes manuelles.
Le système de contrôle contient différents modules qui peuvent compléter divers contenus de formation. Alimentation avec protection contre les fuites, les surtensions, les surintensités et les courts-circuits pour protéger les utilisateurs contre les chocs électriques. Conception de structure ouverte avec des sujets expérimentaux, intuitifs et solides, faciles à comprendre.
Trois méthodes de contrôle : PLC, instruments intelligents et DCS, conformes à l'enseignement théorique. Les paramètres et caractéristiques des instruments répondent aux exigences de conception du système, avec des résultats expérimentaux idéaux.
Montage et démontage des instruments pour mettre en pratique les compétences. Expériences extensibles, différentes méthodes de contrôle avec différents matériels. Divers signaux de contrôle, divers signaux de contrôle et méthodes de contrôle sont disponibles en fonction du contenu de la formation.
Projets de formation
-Formation à l'utilisation du matériel
Formation 1 Comment utiliser le panneau de contrôle
Formation 2 Comment utiliser le module d'alimentation
Formation 3 Comment utiliser le module d'instrument intelligent
Formation 4 Comment utiliser le module automate
Formation 5 Comment utiliser le module d'entrée analogique
Formation 6 Comment utiliser le module de sortie analogique
Formation 7 Comment utiliser le module convertisseur de fréquence
Formation 8 Entraînement cognitif de l'unité de contrôle de processus
Formation 9 Formation du logiciel de configuration
Formation 10 Formation du logiciel de programmation TIA Portal V14
-Formation du convertisseur de fréquence
Formation 1 Formation sur l'approvisionnement en eau des canalisations de contrôle du convertisseur de fréquence
Formation 2 Formation sur l'alimentation en eau à fréquence fixe par convertisseur de fréquence
- Formation d'instruments intelligents
Formation 1 Formation au test caractéristique du réservoir supérieur (instrument intelligent)
Formation 2 Formation au test des caractéristiques des objets de deuxième niveau (instrument intelligent)
Formation 3 Formation sur le test des caractéristiques de l'objet de température de chaudière (instrument intelligent)
Formation 4Formation sur le test des caractéristiques de débit des vannes de régulation électrique (instrument intelligent)
Formation 5 Formation au réglage de la pression PID (instrument intelligent)
Formation 6 Formation au réglage de la température PID (instrument intelligent)
Formation 7 Formation au réglage PID du niveau du réservoir (instrument intelligent)
Formation 8 Formation au réglage du débit PID (instrument intelligent)
4. Formation du PLC
Formation 1 Formation test caractéristique du réservoir supérieur (PLC)
Formation 2 Formation au test des caractéristiques des objets (PLC) de deuxième niveau
Formation 3 Formation test des caractéristiques des objets de température de chaudière (PLC)
Formation 4 Formation au test des caractéristiques de débit (PLC)
Formation 5 Formation réglage température PID (PLC)
Formation 6 Formation sur le réglage PID au niveau du réservoir (PLC)
Formation 7 Formation réglage débit PID (PLC)
Formation 8 Formation de contrôle de niveau de deux réservoirs d'eau (PLC)
Formation 9 Formation sur le contrôle en cascade du niveau supérieur du réservoir et du niveau inférieur du réservoir (PLC)
5.Formation du DCS
Formation 1 Formation à l'acquisition du signal du module d'entrée analogique
Formation 2 Formation à l'application du module de sorties analogiques
Formation 3 Formation au test caractéristique du réservoir supérieur (DCS)
Formation 4 Formation au test des caractéristiques des objets (DCS) de deuxième niveau
Formation 5 Formation test des caractéristiques de l'objet température chaudière (DCS)
Formation 6 Formation au test des caractéristiques de débit des vannes de régulation électrique (DCS)
Formation 7 Formation réglage pression PID (DCS)
Formation 8 Formation réglage température PID (DCS)
Formation 9 Formation réglage PID niveau cuve (DCS)
Formation 10 Formation réglage débit PID (DCS)
Formation 11 Formation contrôle de niveau double réservoir d'eau (DCS)
Formation 12 Formation sur le niveau supérieur du réservoir et le contrôle de cascade de débit (DCS)
Formation 13 Formation sur le contrôle en cascade du niveau supérieur du réservoir et du niveau inférieur du réservoir (DCS)
