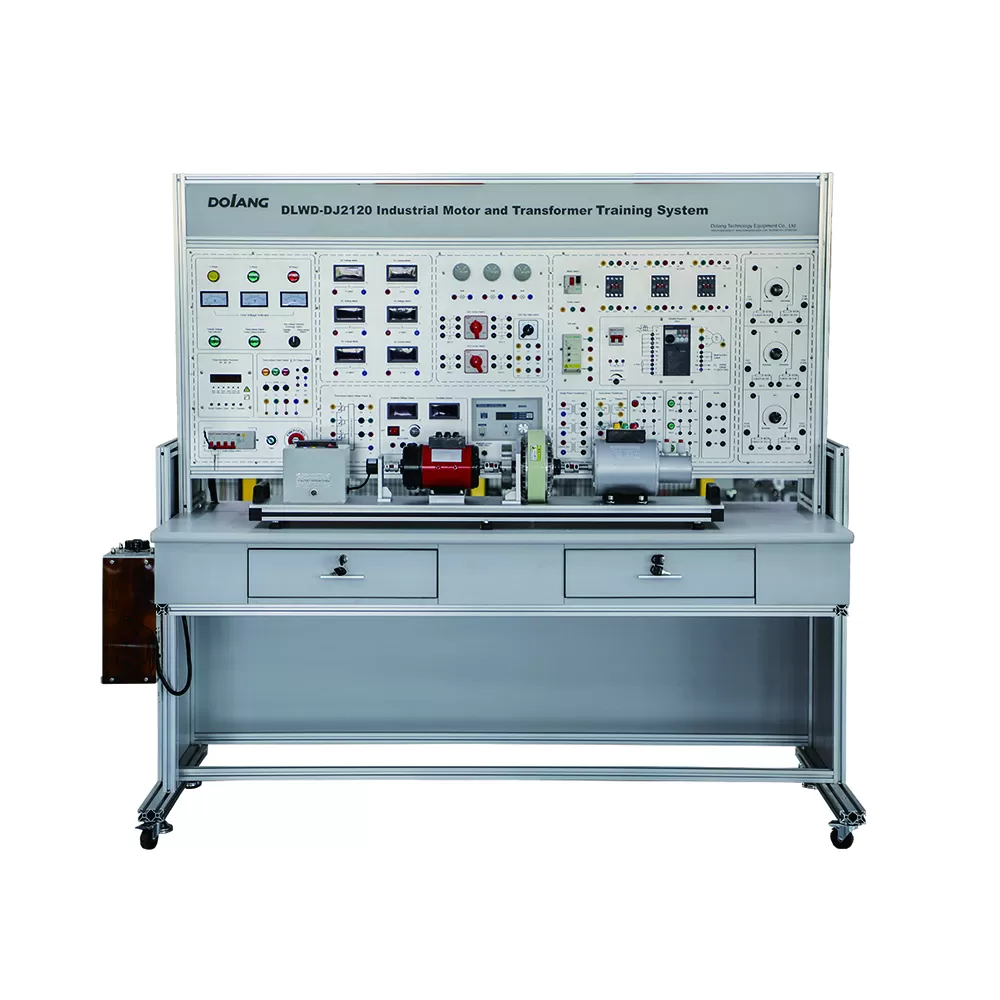

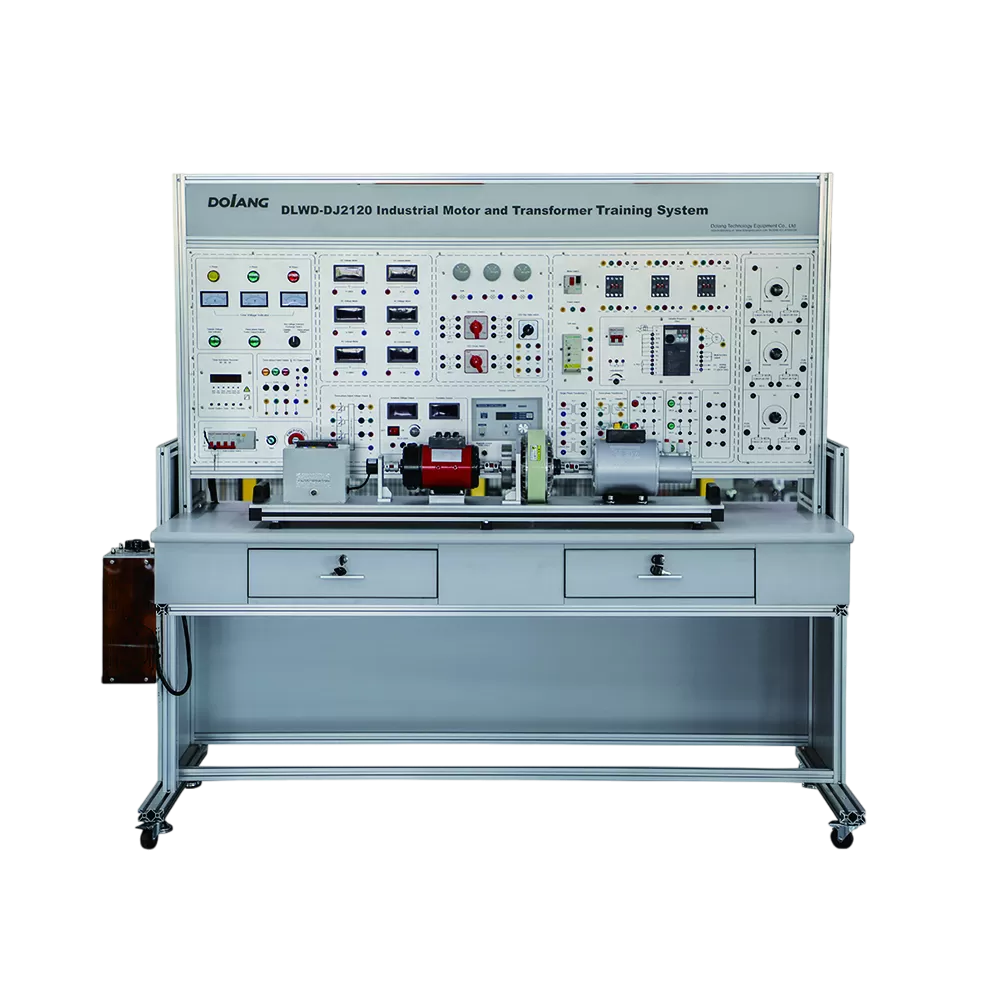

Le dispositif expérimental complet de moteur électrique et de transformateur DLWD-DJ21 est un équipement permettant de bien comprendre le principe de fonctionnement des transformateurs monophasés et des transformateurs triphasés. Les étudiants peuvent construire différents circuits et expérimenter avec les transformateurs et les moteurs. Le système de formation du transformateur est également équipé de compteurs de mesure pour mesurer la tension et le courant.
Caractéristiques de l'équipement
1. Fort complet: non seulement peut terminer des expériences de « traînée de moteur » et peut également terminer une expérience de transformateur unique et triphasé, mais peut également étendre l'expérience de technologie de contrôle électrique.
2. Complètement solide : l'instrument, l'alimentation spéciale, le moteur et toute autre unité expérimentale ainsi que la ligne de connexion sont complets.
3. Équipé d'une protection contre les fuites de type de tension et de mode courant, d'interphase, de surcharge spatiale
4. Réglage avec minuterie et enregistreur d'alarme, s'adapter à l'enseignement ouvert en laboratoire, faciliter la gestion et l'évaluation de l'enseignant pour expérimenter.
Projets de formation
1. Expérience de moteur à courant continu
-Comprendre l'expérience
-Générateur CC
-Moteur shunt à courant continu
-Démarrage du moteur à courant continu : démarrage par résistance série, démarrage abaisseur
-La méthode de changement de direction du moteur à courant continu
-Expérience des caractéristiques de régulation de la vitesse du moteur à courant continu : modifier la résistance série du circuit d'induit, la résistance série du circuit d'excitation et réduire la tension d'induit
2. Expérience de transformateur monophasé
-Rapport de transformateur monophasé K
-Expérience à vide de transformateur monophasé, mesurant les données à vide du transformateur IO, PO et UO.
-Expérience de court-circuit de transformateur monophasé, mesurant les données de court-circuit de transformateur UK, IK et RK.
-Dans l'expérience de charge de transformateur monophasé, les données de charge de transformateur UZ = f(IZ) ont été mesurées.
3. Expérience de transformateur triphasé
-Détermination de la polarité des enroulements des transformateurs triphasés
-Détermination du groupe de connexion du transformateur triphasé
4. Expérience de moteur asynchrone
-Test de résistance statorique d'un moteur asynchrone triphasé à cage d'écureuil
-Expérience à vide de moteur asynchrone triphasé : mesurez la tension U0, le courant I0 et la puissance triphasée P0 à vide, et tracez la courbe caractéristique à vide
-Expérience de court-circuit d'un moteur asynchrone triphasé : mesurez la tension UK, le courant IK et la puissance PK pendant le court-circuit, et tracez la courbe caractéristique de court-circuit
-Calcul des paramètres du moteur asynchrone triphasé
-Caractéristiques mécaniques des moteurs asynchrones triphasés dans diverses conditions de fonctionnement
-Contrôle du moteur bobiné triphasé
-Contrôle de vitesse de résistance de série de rotor de moteur d'enroulement triphasé
-Le générateur synchrone triphasé ajuste la vitesse pour contrôler la production d'électricité
-Le générateur synchrone triphasé ajuste la tension d'excitation pour contrôler la production d'énergie.
