Équipement de formation au contrôle moteur
Modèle : équipement de formation pour servomoteurs DLDJ-DSPM110
1 alimentation CA : monophasée AC220V ± 10 % 50/60 Hz ;
2 Température : -10 ℃ ~ 40 ℃ ; Humidité de l'environnement : ≤ 90 % (25 ℃)
3 Capacité : ≤1,5KVA
4 Pression de service de la source d'air : 0,4 mpa ~ 0,6 mpa
5 Type d'entraînement : servomoteur AC20V, 400 W
6 dimensions : 1200 mm × 750 mm × 460 mm (L*L*H)
7Protection sûre : équipée d'une protection au sol, protection de sécurité conformément aux normes nationales pertinentes
Présentation détaillée
Présentation de l'équipement

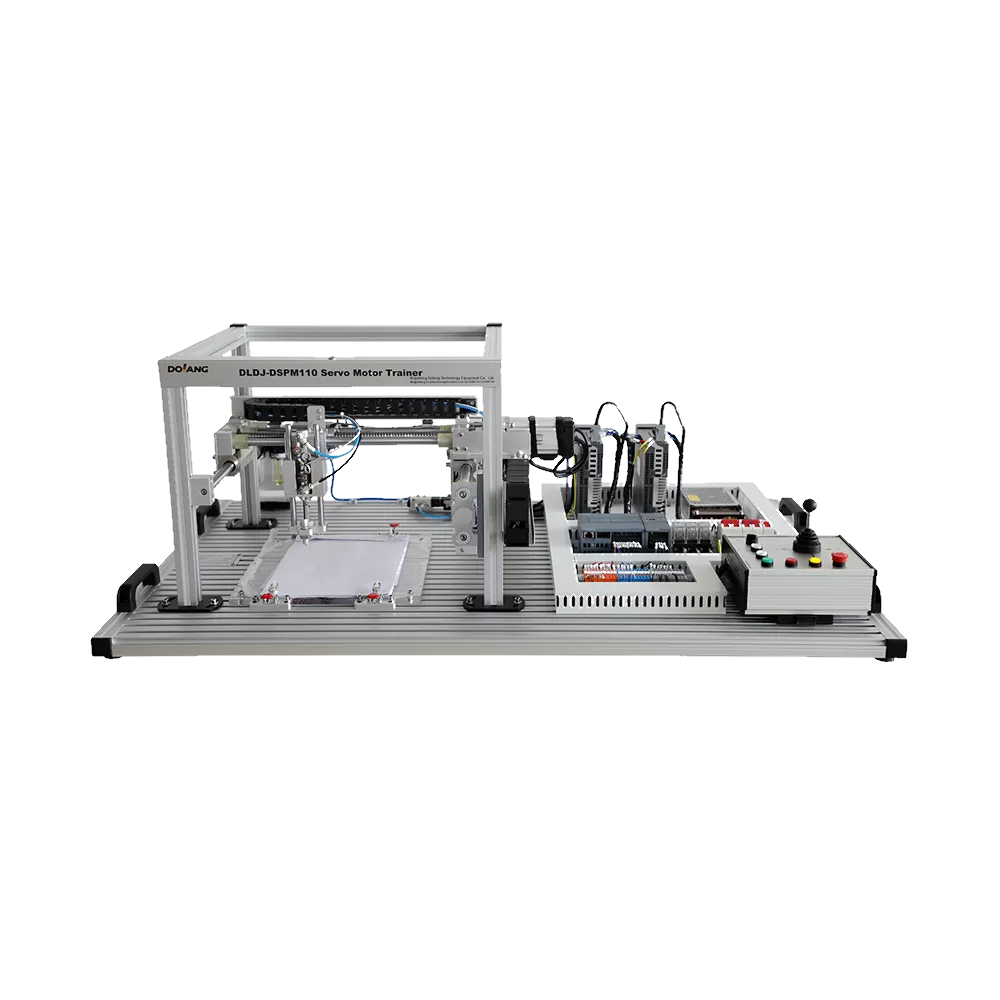

L'équipement de formation pour servomoteurs DLDJ-DSPM110 est une formation performante pour un positionnement précis. La plate-forme est composée d'une structure en aluminium, d'une boîte à boutons en forme de U, d'une planche à dessin, d'un servomoteur, d'un pilote et d'un dispositif pneumatique. Les pièces de contrôle sont composées d'un PLC, d'un bouton de fonctionnement et de types de capteurs.
Caractéristiques de l'équipement

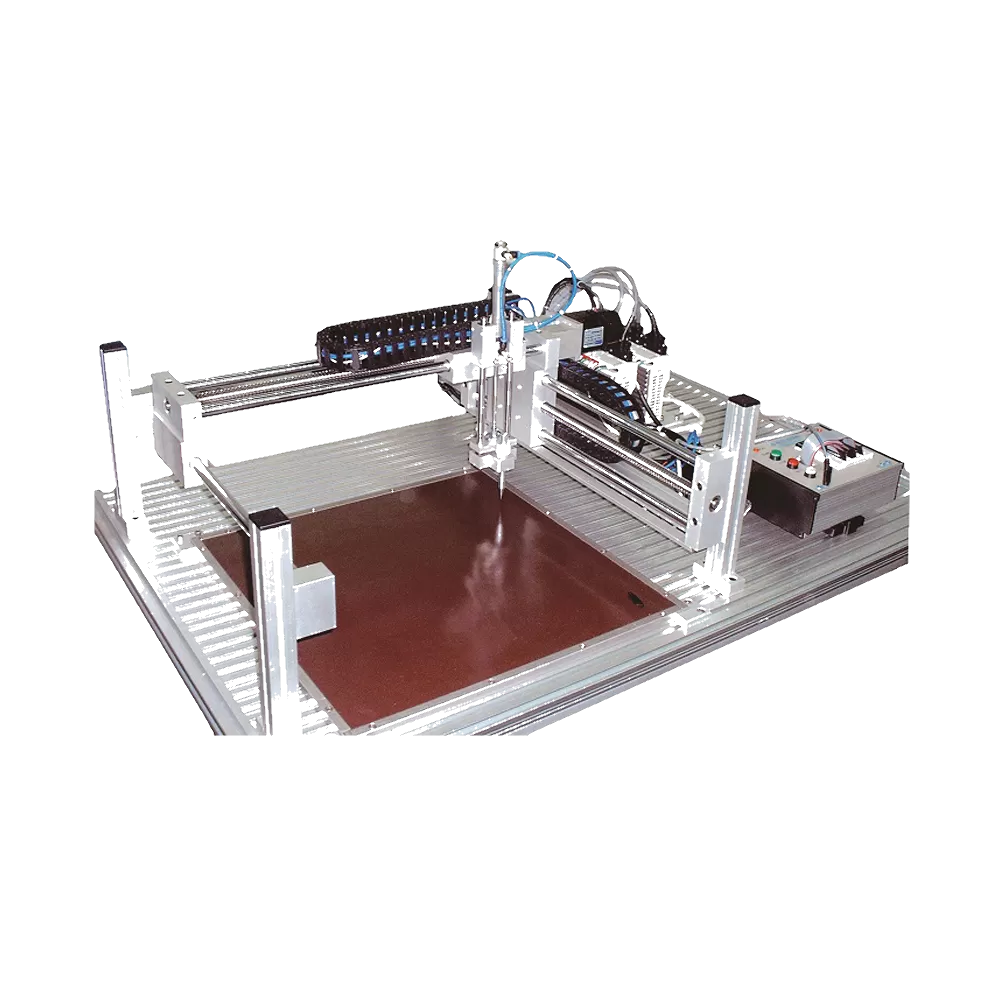

Le formateur de machines électriques couvre les connaissances en mécatronique, en contrôle d'automatisation et en contrôle de mouvement, comme le contrôle PLC, la régulation de la vitesse du servomoteur, les capteurs, les actionneurs pneumatiques, l'installation de la structure mécanique et le débogage du système. La partie exécution est composée d'un module servo, d'un module pneumatique et d'un capteur. Les axes X et Y sont entraînés par des servomoteurs, la course effective de la vis est de 220 mm, le diamètre extérieur de la vis à billes est de 16 mm et le pas est de 5 mm.
Les deux extrémités des axes X et Y ont une protection limite. Lorsque le moteur dépasse le pas de vis, le signal d'activation du servomoteur est déconnecté et le moteur s'arrête immédiatement, ce qui peut prévenir efficacement les dommages au personnel et à l'équipement causés par une mauvaise utilisation. L'axe Z est un composant pneumatique, contrôlé par un cylindre avec une course de 100mm.
Projets de formation
- Programmation PLC et schéma schématique
- Câblage pneumatique et électrique
- Utilisation et paramétrage du servomoteur
- L'utilisation des capteurs
- Comment se positionner
