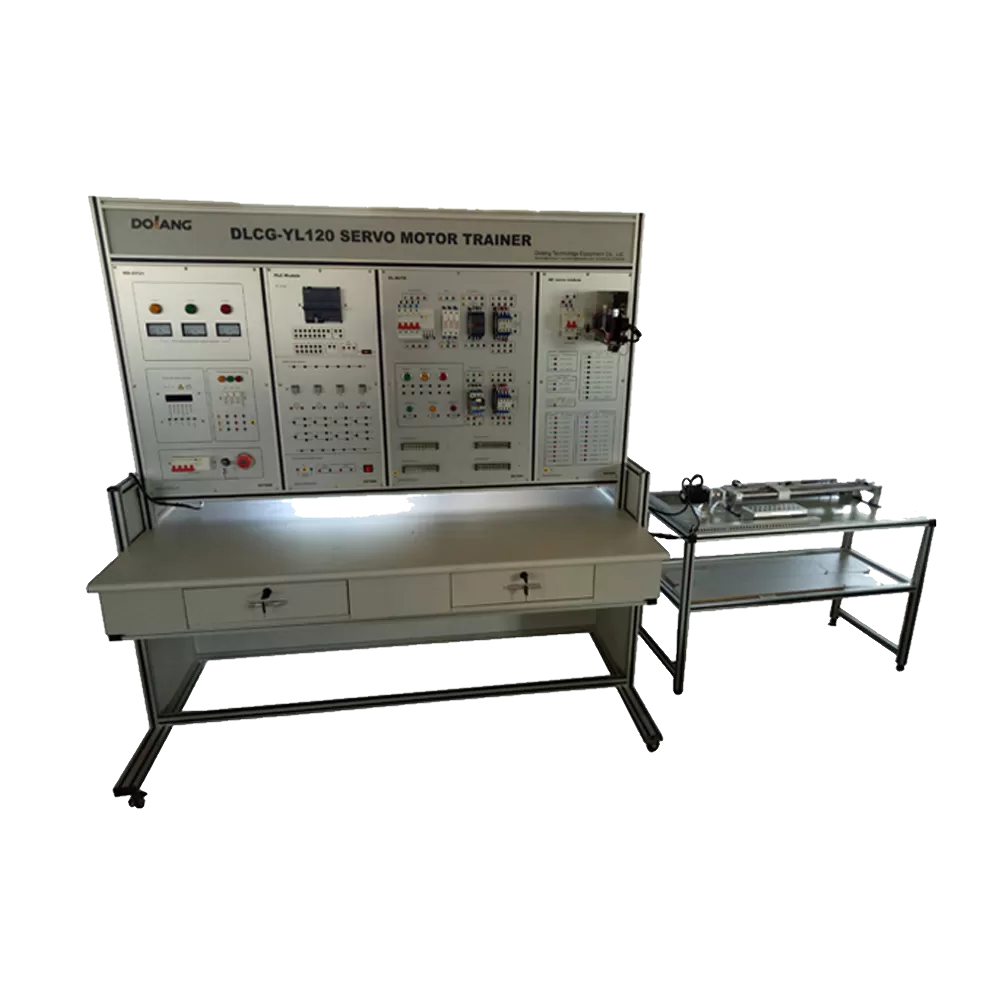

Système de formation pour servomoteur CA DLCG-YL120

Modèle : système de formation de servomoteur à courant alternatif DLCG-YL120

1. Puissance d'entrée : triphasé à cinq fils AC380V ± 10 % 50 Hz.

2.Environnement de travail : -10°C - 45°C, humidité relative

3. Capacité de l'équipement :

4. Puissance de sortie : AC380V triphasé ± 10 % 50 Hz, AC220 V monophasé ± 10 % 50 Hz.

5. Le contrôle total de l'alimentation a une fonction de protection contre les fuites, et lorsque le courant de fuite est de 30 mA, le dispositif de protection fonctionne.

6. L'indication de tension du réseau est équipée de 3 voltmètres AC à pointeur de 450 V.

7. La longueur totale de l'équipement : 2735 mm, dont : la longueur de la plateforme d'entraînement : longueur × largeur × hauteur : 1700 × 700 × 1750 mm

8. Table à vis à billes : longueur × largeur × hauteur : 1035 × 430 × 791 mm

Renseignez-vous maintenant

Système de formation pour servomoteur CA DLCG-YL120

Le système de formation de servomoteurs AC DLCG-YL120 est utilisé pour démontrer la technologie des servomoteurs dans les domaines du contrôle d'automatisation. Les utilisateurs peuvent pratiquer la technologie d'entraînement comme le réglage des paramètres, le positionnement, le contrôle de la vitesse, etc.

Le système de formation aux commandes électriques servo AC adopte une structure de bureau, conforme aux caractéristiques des fonctions de contrôle et de protection électriques, et la partie opération est séparée de la partie commande. Le panneau d'alimentation de la plate-forme de formation est séparé des autres panneaux, ce qui est simple. et sûr.

La plate-forme de formation adopte une connexion triphasée à cinq fils pour garantir que la mise à la terre de l'équipement de formation est stable et fiable. La plate-forme de formation adopte une alimentation CA triphasée à cinq fils, qui occupe une petite surface, économise de l'espace et réduit l'infrastructure investissement;

Le circuit de commande et un petit moteur utilisés pour la formation des compétences peuvent simuler le système de traînée de puissance de diverses usines de machines pour répondre aux exigences de formation en matière d'installation électrique, de débogage, d'analyse des défauts et de dépannage ; les composants sont connectés aux bornes par des fils, les étudiants peuvent s'entraîner. la connexion du câblage et le test.
