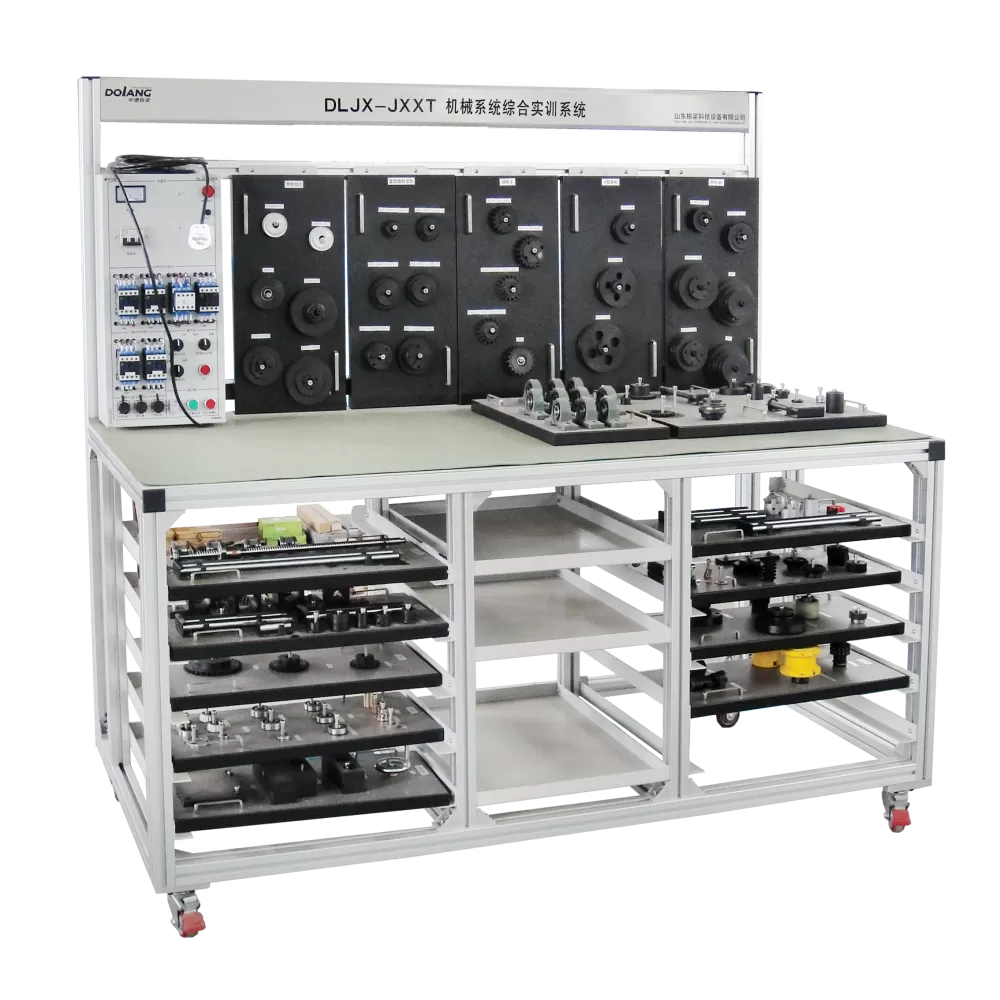

Équipement de formation en mécatronique
Modèle : DLJX-JXXT
1. Puissance d'entrée : monophasé à trois fils AC220V ± 10 % 50 Hz.
2. Environnement de travail : Température -10℃~40℃ Humidité relative ≤85 % (25℃) Altitude ≤4000 m
3. Dimensions : environ 1845 mm × 700 mm × 1700 mm
4. Protection de sécurité : avec protection contre les tensions de fuite et les courants de fuite, la sécurité est conforme aux normes nationales.
5. Garantie : 1 an
6. Certificat : CE, OIN
Introduction détaillée
Vue d'ensemble
La plate-forme de formation à la maintenance mécanique adopte une structure modulaire. L'équipement de formation professionnelle utilise des composants de qualité industrielle avec des performances stables et fiables, ce qui peut réduire considérablement le temps nécessaire aux étudiants pour se familiariser avec le site industriel après avoir rejoint le travail.
L'équipement de compétition de compétences peut effectuer une formation pratique sur l'entraînement par courroie, l'entraînement par chaîne, l'entraînement par engrenages, la lubrification, le réglage de la concentricité de l'arbre, le roulement, la vis à billes, le joint et la bague d'étanchéité, l'embrayage et le frein, etc.
La plate-forme de formation de l'établi de formation technique comprend diverses poulies, pignons, engrenages, courroies de transmission, chaînes de transmission à une ou plusieurs rangées, divers accouplements, arbres, roulements, vis à billes, embrayages et freins, etc. L'équipement de formation comprend des structures de transmission composants largement utilisés dans la production industrielle. Cet équipement pédagogique d'ingénierie dispose d'une gamme complète et adopte une conception modulaire, pratique et flexible à utiliser.
Caractéristiques de l'équipement
Le module de formation sur les équipements de laboratoire de génie industriel comprend principalement les modules suivants :
- Module de freinage Prony : comprenant le dispositif de freinage Prony, la roue de frein, le dynamomètre à ressort, etc.
- Module d'unité moteur : tous deux avec bases de montage
- Module d'arbre et d'accouplement
- Module de roulement avec boîtier :
- Module de transmission par courroie
- Module de transmission par chaîne
- Module de transmission à engrenages
- Module de transmission par courroie
- Module de transmission par chaîne
- Module de lubrification
- Module de roulement
- Module de joints et de bagues d'étanchéité
- Module d'embrayage et de freinage
- Module de vis à billes et de roulement linéaire
- Module de mesure des vibrations etc
Projets de formation
- Mesure de vitesse et de couple
- Efficacité mécanique
- Utilisation d'arbres et de roulements logés
- Alignement des arbres et utilisation d'accouplements élastiques
l- Installation de la courroie et réglage de la tension
l - Installation et réglage de la poulie
l - Vitesse de transmission par courroie, couple et rapport de transmission
l - Installation de la chaîne et du pignon et réglage de la tension
l - Vitesse d'entraînement par chaîne, couple et rapport de transmission
l- Installation et réglage des engrenages, vitesse de transmission, couple et rapport de transmission, jeu d'engrenages
l - Courroie trapézoïdale et courroie trapézoïdale à bords dentelés, entraînement par courroie trapézoïdale
l - Courroie synchrone ordinaire et entraînement par courroie synchrone à couple élevé
l - Chaîne à rouleaux à plusieurs rangées et entraînement par chaîne dentée, pignon fou
l - Accouplements à brides, accouplements à engrenages, accouplements à chaîne et accouplements à ressort serpentin, joints universels
l - Utilisation des comparateurs à cadran
l - Lubrification des roulements à billes et des chaînes
l - Transmission à engrenages droits hélicoïdaux
l - Entraînement à vis sans fin
l - Boîte de vitesses
l - Roulements lisses, roulements à billes à gorge profonde, roulements à billes à contact oblique, roulements à rouleaux, roulements à rouleaux
l - Lubrification des roulements, joints, joints toriques, joints à lèvres, garnitures mécaniques
l - Limiteur de couple
l - Frein d'embrayage électromagnétique
l - Vis à billes, pas de vis à billes et rapport de transmission
l - L'utilisation de roulements linéaires
l - Utilisation du vibromètre et analyse et réglage des vibrations
