Modèle: DLCIM-FL824
1. Alimentation : 380 VAC ± 10 % (50 Hz)
2. Surface au sol : environ 26 000 x 9 000 mm (y compris le passage de visite de 1 500 mm de large)
3. Capacité de la machine : ≤100KVA
Modèle: DLCIM-FL824
1. Alimentation : 380 VAC ± 10 % (50 Hz)
2. Surface au sol : environ 26 000 x 9 000 mm (y compris le passage de visite de 1 500 mm de large)
3. Capacité de la machine : ≤100KVA
Introduction détaillée
Aperçu de l'équipement

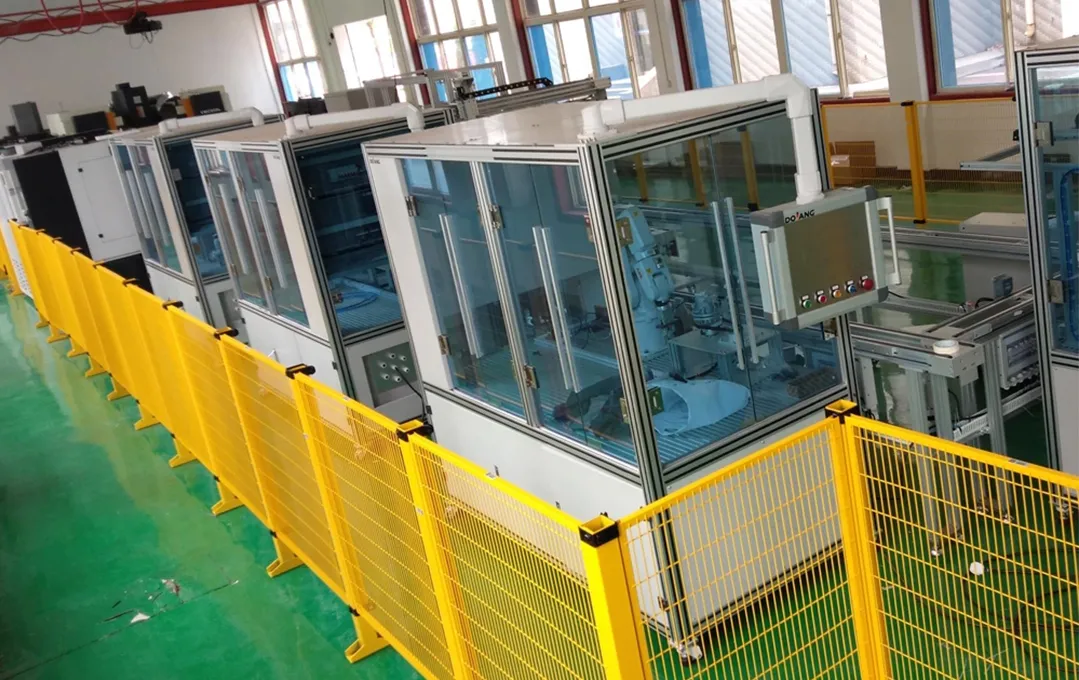

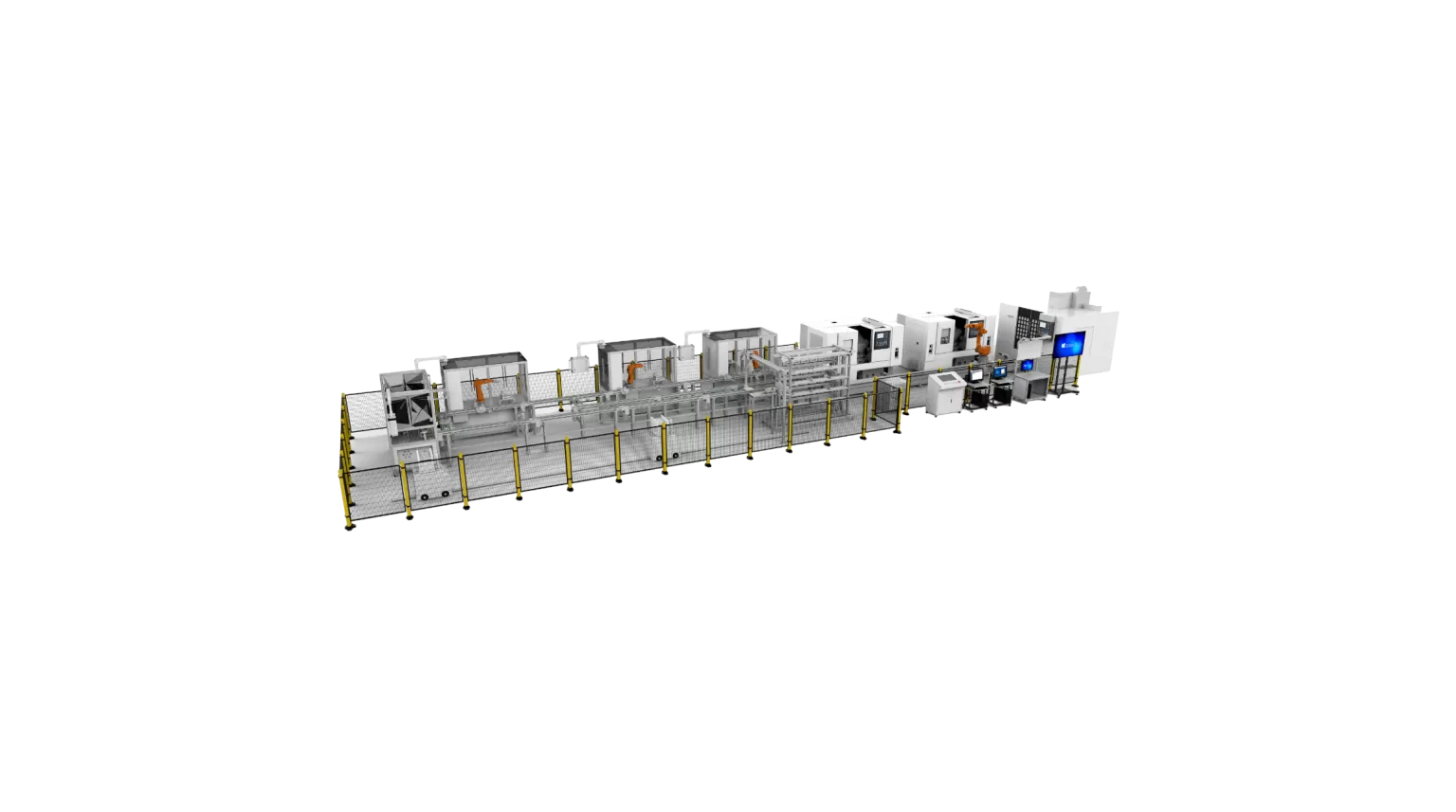

La ligne de production de fabrication intelligente est principalement composée de Siemens RFID, S7-1200PLC, inverseur, système d'asservissement Huichuan, écran tactile, 4 ensembles de robots industriels (FANUC, ABB et NACHI), AGV, système d'inspection de vision industrielle, machine de marquage laser à fibre, robot le dispositif d'extrémité de marche et de robot, le tour CNC (2 jeux), le centre d'usinage (1 jeu), en simulant la chaîne de production industrielle, le processus d'assemblage et d'emballage de la lampe de poche, démontre la combinaison et l'application de diverses technologies de base dans l'industrie moderne domaine de contrôle, couvrant diverses technologies de contrôle avancées et technologies de traitement spéciales.
La plate-forme de formation professionnelle de l'EFTP intègre l'intégration de la lumière, des machines, de l'électricité, de l'air et de l'information, la formation en gestion logistique, la modélisation industrielle, la technologie de détection IoT, la robotique, la reconnaissance visuelle d'images, la fabrication CNC, la reconnaissance de formes, une plate-forme de recherche complète telle que la conception artistique. En se combinant avec l'orientation de développement des matières d'enseignement, il peut couvrir la plupart des spécialisations des écoles de sciences et d'ingénierie et les spécialisations de gestion correspondantes. Il s'agit d'une plate-forme d'enseignement expérimental avancée et d'une plate-forme de recherche scientifique pour les universités d'ingénierie, les collèges techniques, les établissements d'enseignement professionnel, les écoles polytechniques, etc.
Composition
Station principale, station de transport, station de stockage, station de traitement, Station de marquage, Station de détection, Station de détection, Station d'assemblage, Emballage station , Station d'alimentation, Clôture de sécurité
Présentation du flux de travail
Tout d'abord, l'équipement d'entraînement du bras robot 1 récupère les ébauches sur la ligne de boucle, et l'équipement d'entraînement du bras robot 1 termine le chargement et le déchargement du tour CNC l et de la fraiseuse CNC via le dispositif de marche du septième axe ;
Le tour CNC n°1 traite le couvercle de la tête et la partie de la tête ; le tour CNC est équipé d'un porte-outil rotatif automatique, qui porte principalement le cercle intérieur et extérieur, le filetage, la face d'extrémité, le cône, etc. une fois la pièce traitée, l'équipement de formation du bras robot 1 place la pièce traitée dans le plateau de transport ;
Le corps et la queue de la lampe de poche sont traités par les tours CNC n°1 et n°2 ; le porte-outil rotatif automatique est installé dans le tour CNC principalement utilisé pour le cercle intérieur et extérieur, le filetage, la face d'extrémité, le cône, la surface sphérique, le moletage, etc. après le traitement, placez-le dans le plateau de la station de transport, dans lequel le corps est placé directement sur la fraiseuse CNC ;
Une fois le traitement du corps de la lampe de poche dans le tour CNC n°2 terminé, l'équipement d'entraînement du bras robot 1 le saisit et le place sur la fraiseuse pour traiter le plan de marquage (le plan d'usinage est pratique pour une personnalisation ultérieure, un codage laser) ; une fois la pièce d'usinage terminée, la pièce est placée sur le plateau par le robot 1, puis transférée à l'étape de travail suivante via l'unité de transport ;
Une fois les quatre types de pièces usinées terminés, le dispositif d'arrêt du plateau sur l'unité de transport est libéré et l'inspection visuelle de l'assemblage démarre.
Projets de formation
- Conception et application du système de commande numérique FANUC (centre d'usinage, tour CNC, centre d'usinage CNC)
- Recherche d'applications robotiques
- Technologie de communication réseau et technologie de bus
- Surveillance de la configuration et technologie d'interface homme-machine
- Technologie de servocommande
- Conception et application d'automate Siemens
- Technologie et application des capteurs
- Technologie de contrôle pneumatique
- Système de contrôle de mouvement
- Technologie de formation en structure mécanique
- Formation aux compétences techniques en détection de pannes
