Équipement de formation en électronique

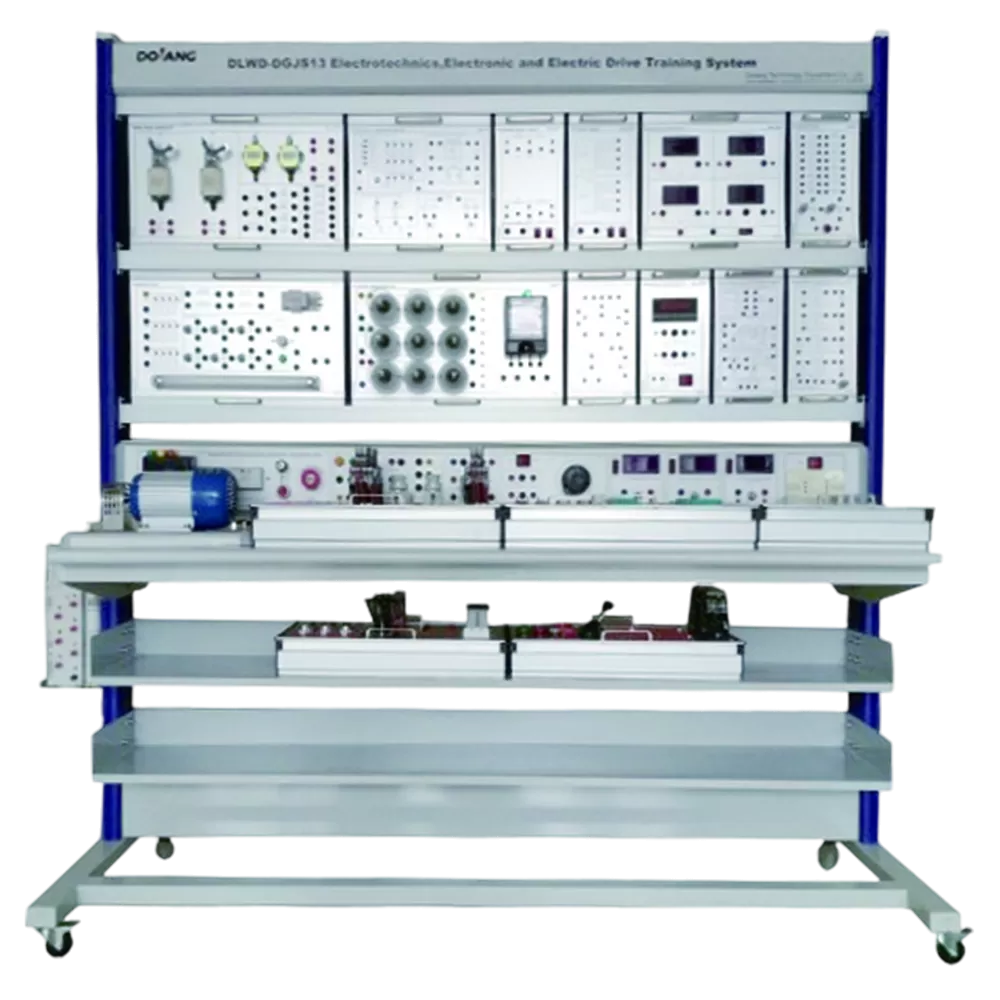

Modèle : DLWD-DGJS13 Système d'expérimentation en électrotechnique, électronique et entraînement électrique
1. Puissance d'entrée : le triphasé à cinq fils 380 V ± 10 % 50 Hz
2. Puissance de sortie : AC 0-450 V, sortie de terminal de sécurité AC0-220 V, prise de sortie AC220 V de sécurité DC 1,25-30 V et de nombreux groupes de sortie de terminal de sécurité d'alimentation CC.
3. Capacité de l'équipement :
4. Dimension : 1660 * 800 * 1840 mm environ
Introduction détaillée
Vue d'ensemble
L'équipement de formation à l'entraînement électrique en électronique électrotechnique est un établi d'enseignement d'EFTP de type modulaire, intégrant la formation en technologie électrotechnique et la formation en entraînement électrique en électronique, peut satisfaire aux exigences de formation professionnelle des « bases de l'électrotechnique » « formation aux compétences d'électricien » et à d'autres exigences pertinentes en matière d'enseignement d'électricien dans l'université, le collège, l'établissement professionnel, l'école technique d'ingénieur. Le contenu de la formation couvre l'expérience électrotechnique et l'expérience électronique, y compris la formation en droit de Kirchhoff, l'équipement de test de vérification du théorème de superposition, Thevenin. Établi de formation à la vérification du théorème, banc de laboratoire de vérification du théorème Norton, recherche sur les circuits résonants en série, test logique TTL CMOS, etc.
Configuration
Banc de laboratoire de formation électrique DLWD-DGJS13 comprenant un module de boîtier d'alimentation, un module d'expérimentation sur les composants, un module d'expérimentation sur le théorème de principe, un module d'expérimentation à source contrôlée, un module d'expérimentation R L C, un module d'expérimentation CA, un module d'expérimentation sur les caractéristiques de circuit, un module de source de signal, un module d'alimentation, un module d'instrument, numérique /Module d'expérimentation de circuit analogique, module de contrôle de traction électrique, etc.
Projets de formation
Formation expérimentale d'électricien
- Utilisation d'instruments électriques de base et calcul des erreurs de mesure
- La méthode de réduction de l'erreur de mesure du compteur
-La mesure du potentiel, de la tension et du dessin du potentiel du circuit
- Vérification de la loi de Kirchhoff
-Vérification du théorème de superposition
-Conversion équivalente de la source de tension et de la source de courant
- Validation du théorème de Thévenin
- Vérification du théorème de NORTON
- Vérification du théorème de réciprocité
- Recherche d'expériences à source contrôlée VCCS, VCVS, CCVS, CCCS
-Test de réponse du circuit RC à un ordre
-Recherche de la réponse dynamique des circuits du second ordre
- Le test des caractéristiques d'impédance des composants R, L, C
-Tests des caractéristiques des réseaux sélectifs en série RC et parallèle en fréquence
- Recherche de circuits résonants séries R, L, C
-Tension du circuit alternatif triphasé, mesure du courant
-Mesure de puissance de circuit triphasé
- Étalonnage du compteur wattheure monophasé
Expérience électronique
-Convertisseur d'impédance négative et son application
- Expérience de traînée électrique :
-Circuit de commande de jogging du contacteur de moteur asynchrone triphasé
-Circuit de commande autobloquant du contacteur de moteur asynchrone triphasé
-Y-△ démarrer le circuit de contrôle automatique
-Contrôle séquentiel du moteur asynchrone triphasé
-Système multicouche pour moteur asynchrone triphasé
-Ligne de contrôle automatique aller-retour d'établi analogique
-Formation de porte logique intégrée TTL CMOS
