Équipement de formation en électronique

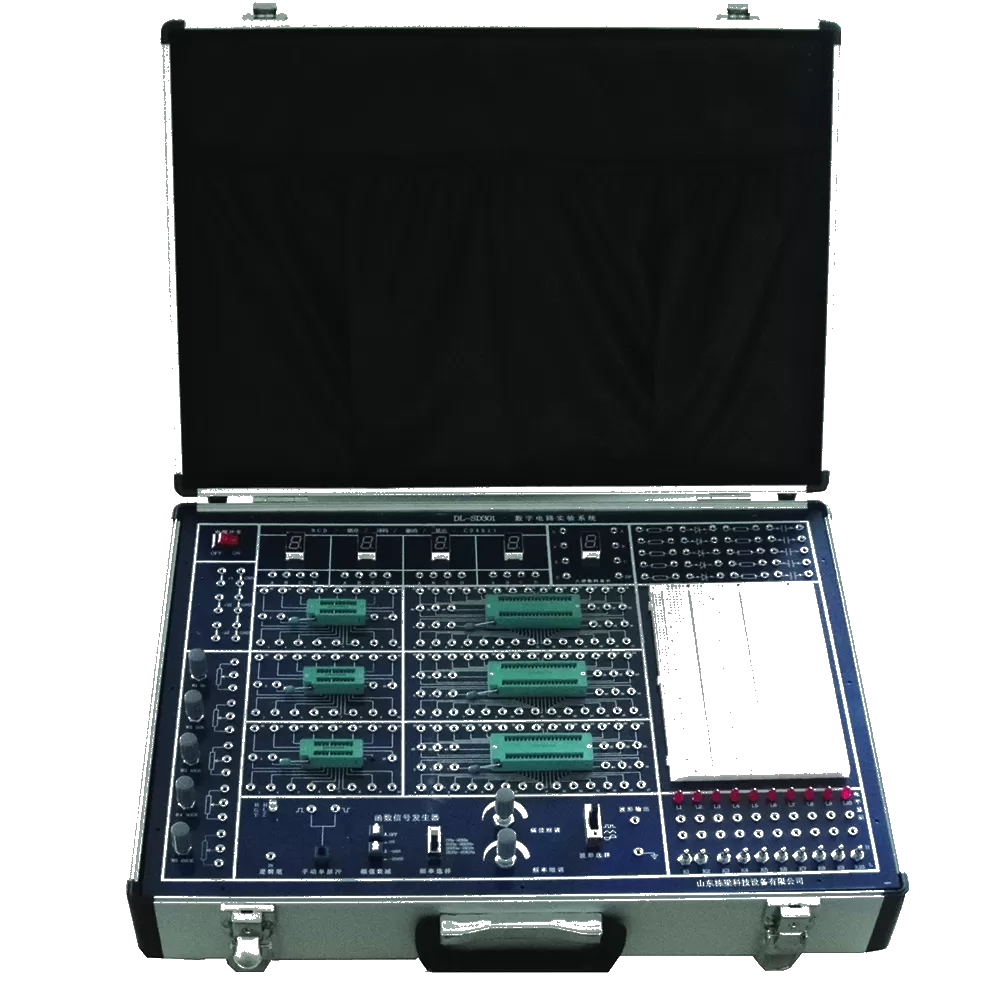

Modèle : boîte d'expérimentation de circuits numériques DLDZ-SD301
1. Entrée d'alimentation : monophasé à trois fils AC220V ± 10 % 50 Hz.
2, puissance de sortie : DC ± 5 V réglable en continu, DC ± 220 V,
Alimentation CC +5V- +27V réglable en continu
3. Dimensions : 460*360*110mm
Introduction détaillée
Vue d'ensemble
La boîte d'expérimentation de circuit numérique est l'instrument d'enseignement de base pour l'expérimentation électronique, le modèle de formation à l'expérimentation numérique est développé sur la base du cours de formation en technologie électronique dans les écoles professionnelles, les universités et collèges d'ingénierie, etc.
Configuration
Le système d'expérimentation de circuit numérique DLDZ-SD301 est composé d'un connecteur d'alimentation, d'une unité de circuit général, d'une unité de circuit commun, d'une planche à pain et d'une prise IC (verrouillage). Le circuit commun comprend un affichage LED de code 8421BCD, une LED 1 bit, un circuit d'horloge, un circuit manuel à impulsion unique, un générateur d'impulsions continues réglable, un commutateur d'affichage de niveau système binaire 10 bits, un commutateur d'entrée de niveau décade, un stylo logique et un potentiomètre, etc.
Projets de formation
- Expérience sur le caractère, le limiteur et le clamper du commutateur de transistor électronique
- Expérience de test des paramètres du circuit de porte logique d'intégration TTL
- Expérience de test des paramètres du circuit de porte logique d'intégration CMOS
- Expérience de la fonction logique du circuit Gate et test
- Expérience de circuit logique combinatoire (demi-additionneur, additionneur complet et opération logique)
- Entraînement expérimental du déclencheur R-S、D、J-K
- Expérience de déclenchement et de verrouillage de sortie à trois états
- Formation à l'expérimentation de circuits de conversion A/D et D/A
- Formation du test de circuit de séquence
- Formation des applications de guichet et d'enregistrement
- Formation de l'application Décodeur et sélecteur de date
- Démonstration de l'émergence de la forme d'onde et du déclencheur monostable
- Démonstration de l'utilisation du circuit de porte produisant un signal d'impulsion : multivibrateur fonctionnant librement
- Démonstration du déclencheur monostable et du déclencheur Schmitt : circuit de retard d'impulsion et de mise en forme d'onde
- Caractère de commutateur de transistor, limiteur et pinceur
- Test des paramètres du circuit de porte logique d'intégration TTL
- Test des paramètres du circuit de porte logique d'intégration CMOS
- Fonction logique et test du circuit de porte
- Circuit logique combinatoire (demi-additionneur, additionneur complet et opération logique)
- Déclencheur n° 1 R-S、D、JK
- Déclencheur n°2 déclencheur et verrou de sortie à trois états
- Test de circuit de séquence
- Application de compteur et d'enregistrement
- Application de décodeur et de sélection de date
- Forme d'onde émergeant et déclencheur monostable
- Utiliser le circuit de porte pour produire un signal d'impulsion : multivibrateur fonctionnant sans problème
- Déclencheur monostable et déclencheur Schmitt : circuit de retard d'impulsion et de mise en forme d'onde
- 555 circuits et applications de base de temps.
- Convertisseur D/A、A/D
