Équipement de formation électrique
1. Puissance d'entrée : 380 V ± 10 % 50 Hz ; Triphasé, cinq fils
2. Environnement : plage de température ambiante : -5～40℃
3. Courant de capacité : AC
4. CA : source d'excitation
5. Alimentation d'induit
6. Contrôle général de l'alimentation avec protection contre les fuites
Détails Introduction
Aperçu

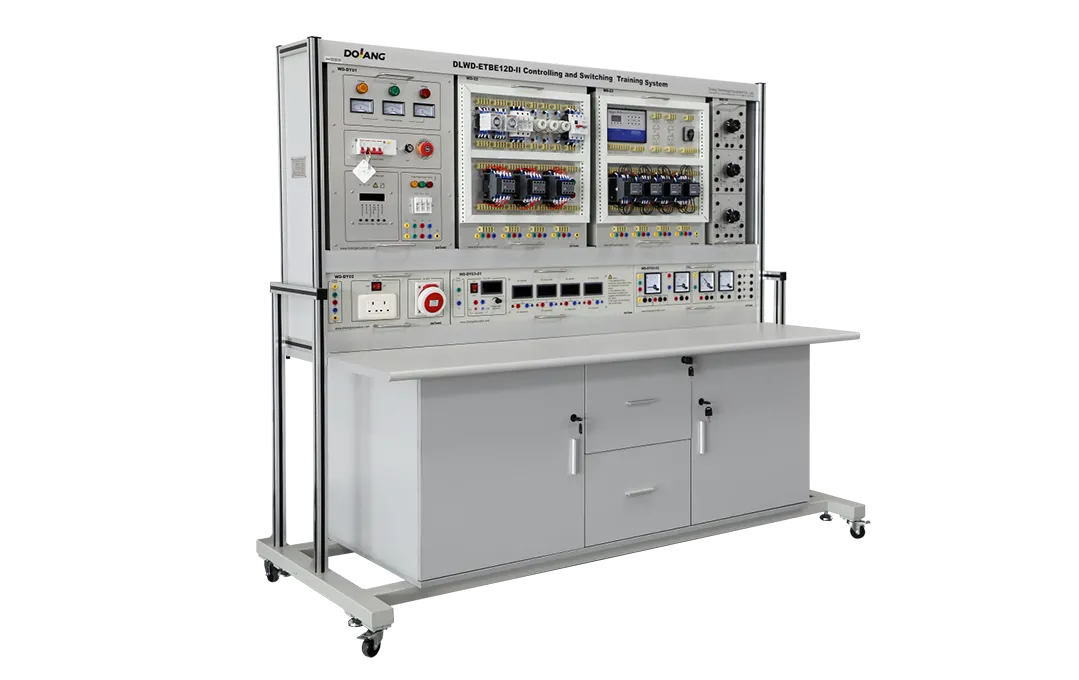

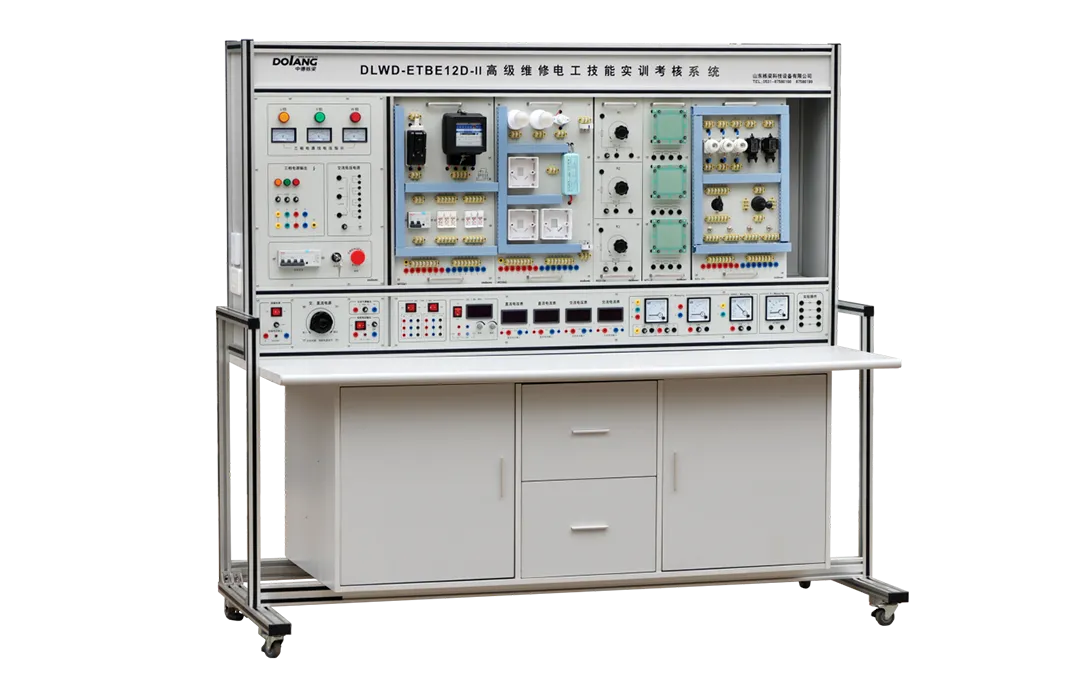

Le dispositif de formation avancé pour électricien DLWD-ETBE12D-II est conçu comme modulaire type banc de formation en laboratoire électrique, formation sur circuits de commande électrique les composants sont installés sur la plaque de montage, l'équipement de formation professionnelle Le circuit de commande et le moteur spécialement conçu peuvent simuler divers électriques systèmes d'entraînement, qui peuvent répondre aux exigences de maintenance, d'installation, débogage, analyse des défauts et dépannage de l'enseignement de la technologie électrique laboratoire, l'appareil est équipé d'un court-circuit de sortie de puissance triphasée fonction de protection contre les coupures pour assurer la sécurité de l'utilisateur, c'est une sorte d'idéal banc de formation expérimental d'électricien pour électricien de réparation primaire école de technologie électrique de technologie et maintenance intermédiaire entraînement.
Composition
L'équipement de formation en électrotechnique est un établi de formation en laboratoire électrique de type modulaire, qui comprend un banc de formation aux expériences électriques, un module d'alimentation, un contacteur, un relais thermique, un bouton, un voyant et un module terminal double face, un disjoncteur, un contacteur, un relais temporisé, un bouton, un fusible. module, aimant électrique, fusible. commutateur combiné, module de commutateur croisé de fin de course, module de compteur de mesure, module de lampe, module de circuit de commande électrique de tour de fraisage X62W, module de résistance réglable, module de dépannage du circuit de commande électrique de palan électrique, unité de circuit de commande électrique de machine de tour T68, formation à l'évaluation des défauts, trois- moteur de phase, moteur à courant continu, etc.
Projets de formation
- Circuit de commande de jogging du moteur asynchrone
- circuit de commande positif et négatif de verrouillage du moteur asynchrone
- Circuit de contrôle de séquence automatique
- Circuit de commande étoile et triangle du moteur asynchrone
- Circuit de commande de freinage dynamique du moteur asynchrone
- Circuit de commande avant et arrière du moteur asynchrone triphasé à verrouillage par bouton
- Jog positif et négatif, démarrage du circuit de commande
- Circuit de commande manuelle de démarrage abaisseur de résistance de série de stator de moteur asynchrone triphasé
- Circuit de commande du tour CA6140
- circuit de commande du tour
- Formation au dépannage des machines-outils électriques
- Régulation de la vitesse du moteur à courant continu à excitation séparée
- Test des caractéristiques mécaniques du moteur AC ;
- Circuit de mesure du facteur de puissance triphasé
- Plus d'informations à vérifier auprès de notre chef de projet
Type facultatif :
DLWD-ETBE12DSTA,
DLWD-ETBE12D730,
DLWD-ETBE12D730M,
DLWD-ETBE12D-I
1. Formation à la conduite électrique
- Contrôle de démarrage direct du moteur asynchrone triphasé
- Circuit de commande de jogging du contacteur de moteur asynchrone triphasé
- Circuit de commande autobloquant du contacteur de moteur asynchrone triphasé
- Y-△ démarrer le circuit de contrôle automatique
- Contacteur interverrouillant le circuit de commande avant et arrière du moteur asynchrone triphasé
- Circuit de commande avant et arrière du contacteur de moteur asynchrone triphasé à verrouillage par bouton
- Circuit de commande avant et arrière du moteur asynchrone triphasé à double verrouillage
- Circuit de commande de freinage dynamique du moteur asynchrone triphasé
- Contrôle séquentiel du moteur asynchrone triphasé
- Système de presse multi-sites à moteur asynchrone triphasé
- Circuit de contrôle automatique de la table de travail
- Câblage de lampes fluorescentes
2. Formation au contrôle PLC
- Jog du moteur de contrôle PLC et contrôle autobloquant
- Contrôle manuel de marche avant et arrière du moteur contrôlé par PLC
- Moteur contrôlé par PLC avec contrôle avant et arrière à retardement
- Contrôle de démarrage et d'arrêt du moteur de contrôle PLC à deux endroits
- Contrôle de la séquence du moteur de contrôle PLC
- Contrôle automatique du démarrage étoile/triangle du moteur de contrôle PLC
- Commande manuelle de démarrage étoile/triangle du moteur de commande PLC
3. Formation à la technologie de contrôle des onduleurs
- Le fonctionnement de base et le paramétrage de l'onduleur
- Régulation de vitesse en continu par inverseur
- Contrôle de jogging du terminal externe
- L'onduleur contrôle la rotation avant et arrière du moteur
- Régulation de la vitesse de conversion de fréquence de sélection de vitesse en plusieurs étapes
4. Édition de l'écran tactile et débogage des fonctions
- Projet de formation à la configuration de base
- Projet de formation à la configuration du moteur Y-△
5. Formation à l'évaluation des machines-outils
- Instructions de formation sur le tour CA6140 ;
- Instructions de formation sur le tour de fraisage X62W ;
- Fonctionnement du système de gestion d'évaluation de communication sans fil intelligent du réseau DLWW-GX2.0.
