Équipement de formation en climatisation et réfrigération

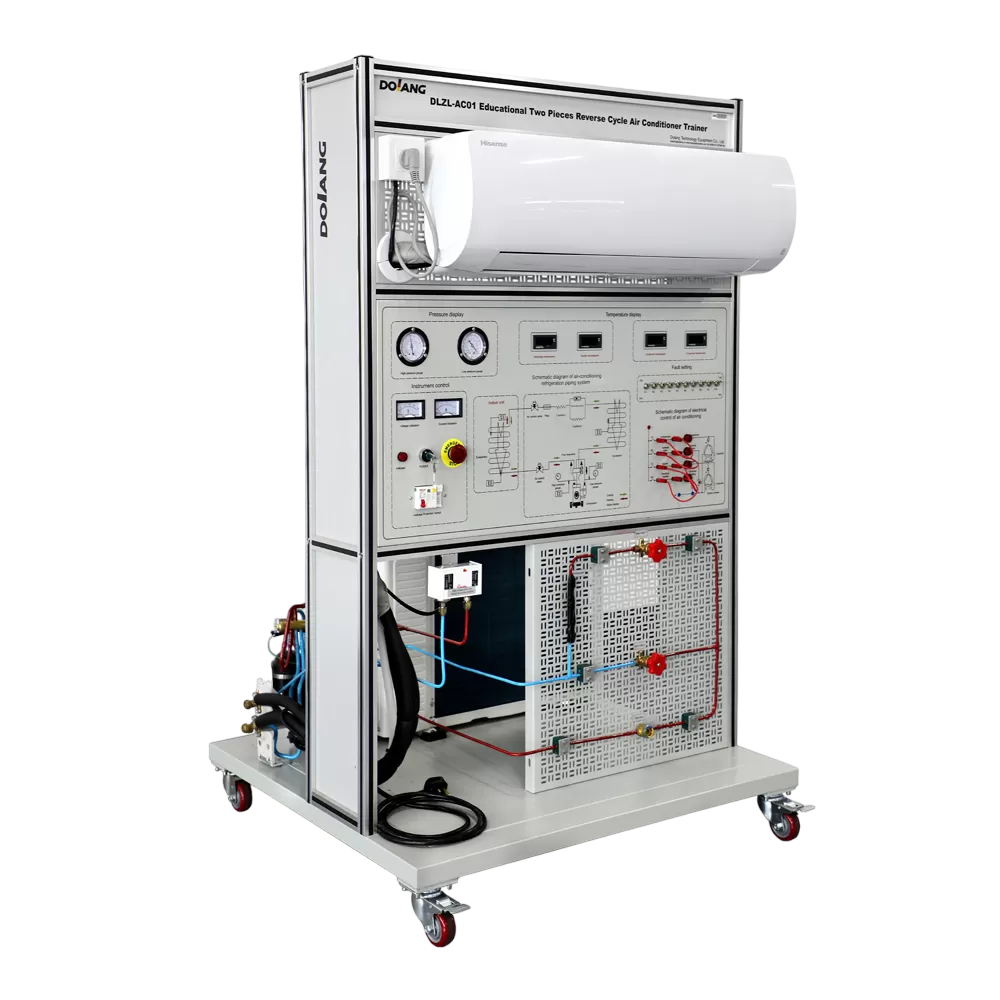

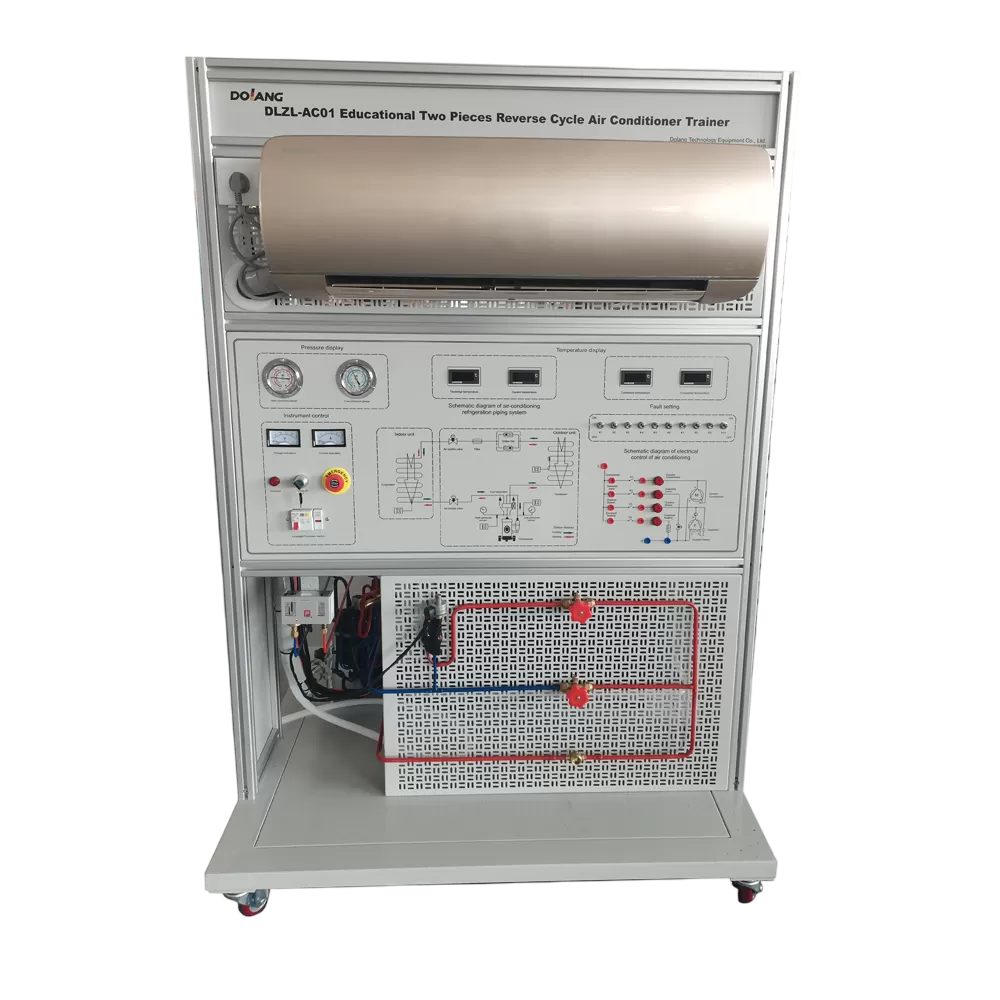

Modèle : DLZL-AC01 Système de formation en climatisation de type split
1. Taille de l'équipement: 1200*1050*1770mm
2. Pression maximale admissible du côté haute pression : 4MPa
3. Pression maximale admissible du côté basse pression : 1,5 MPa
4. Volume d'air circulant : 700 m3/h
5. Puissance de chauffage électrique : 1100 W (PTC)
6. Capacité de réfrigération : 12 000 BTU
7. Réfrigérant : R410a
8. Tension/fréquence nominale : 220 V ~ /50 Hz.
Présentation détaillée
Présentation de l'équipement
Le climatiseur à cycle inversé en deux pièces DLZL-AC01 est conçu et développé pour les professionnels de la réfrigération et de la climatisation, diverses formations professionnelles et les départements nationaux d'évaluation des compétences professionnelles des collèges et universités. Il s'applique au "principe et application de la réfrigération", à la "technologie de la réfrigération et de la climatisation", aux "exigences d'enseignement et de formation pour la maintenance et le fonctionnement des équipements de réfrigération et de climatisation. Le dispositif de système de formation de climatisation de type divisé intègre le système de réfrigération, le système de commande électrique et le système de simulation de pannes, et a une disposition raisonnable et une belle apparence.
Caractéristiques de l'équipement
-Le dispositif d'entraînement à la climatisation démontre visuellement la structure du système et le principe de fonctionnement du climatiseur, ce qui est pratique pour enseigner la démonstration et la compréhension des connaissances des étudiants sur les manuels.
-Le dispositif de formation est doté d'une fonction de simulation de défauts, fournit une zone de câblage des composants d'exécution extérieurs et fournit un projet de formation appliquée avec une formation solide.
-Un papillon des gaz manuel et un dispositif d'étranglement automatique sont fournis sur le système de réfrigération pour simuler le mode de refroidissement et le réglage des défauts dans différents environnements.
-Au verso, le principe structurel de l'ensemble du système de réfrigération et les objets réels des principaux composants peuvent être observés. Les composants correspondants sont nommés. -Le voyant est prévu pour observer l'état du réfrigérant. Les raccords et composants de fuite externes sont clairement placés et étiquetés. Facile à identifier. Les étudiants n'ont pas besoin de démonter l'unité extérieure et peuvent voir clairement chaque composant.
-Le panneau avant fournit un schéma imprimé de la réfrigération et des circuits à titre indicatif.
Projets de formation
Section 1 Expérience sur le système de réfrigération
- Comprendre les composants des équipements de climatisation split
- Fonctionnement du cycle frigorifique
- L'effet d'une unité intérieure recouverte de poussière sur le cycle de réfrigération
- L'effet de la machine extérieure recouverte de poussière sur le cycle frigorifique
-L'effet du papillon des gaz sur le cycle de réfrigération
-L'effet du gaz en série haute et basse pression sur le cycle de réfrigération
Section 2 Test de panne électrique
- Panne totale d'alimentation de l'unité intérieure (K1)
- Panne de courant du tableau de commande externe de la machine (K3)
- Panne du compresseur (K2)
-Défaillance de la vanne à quatre voies (K4)
- Panne du ventilateur extérieur (K8)
- Panne du ventilateur interne (K6)
- Panne de vent ascendant et descendant (K7)
-Dépannage du capteur de thermistance intérieure (K5)
-Défaut chauffage électrique (K10)
- Panne d'affichage du panneau de l'unité intérieure (K10)
