Équipement de formation en climatisation et réfrigération

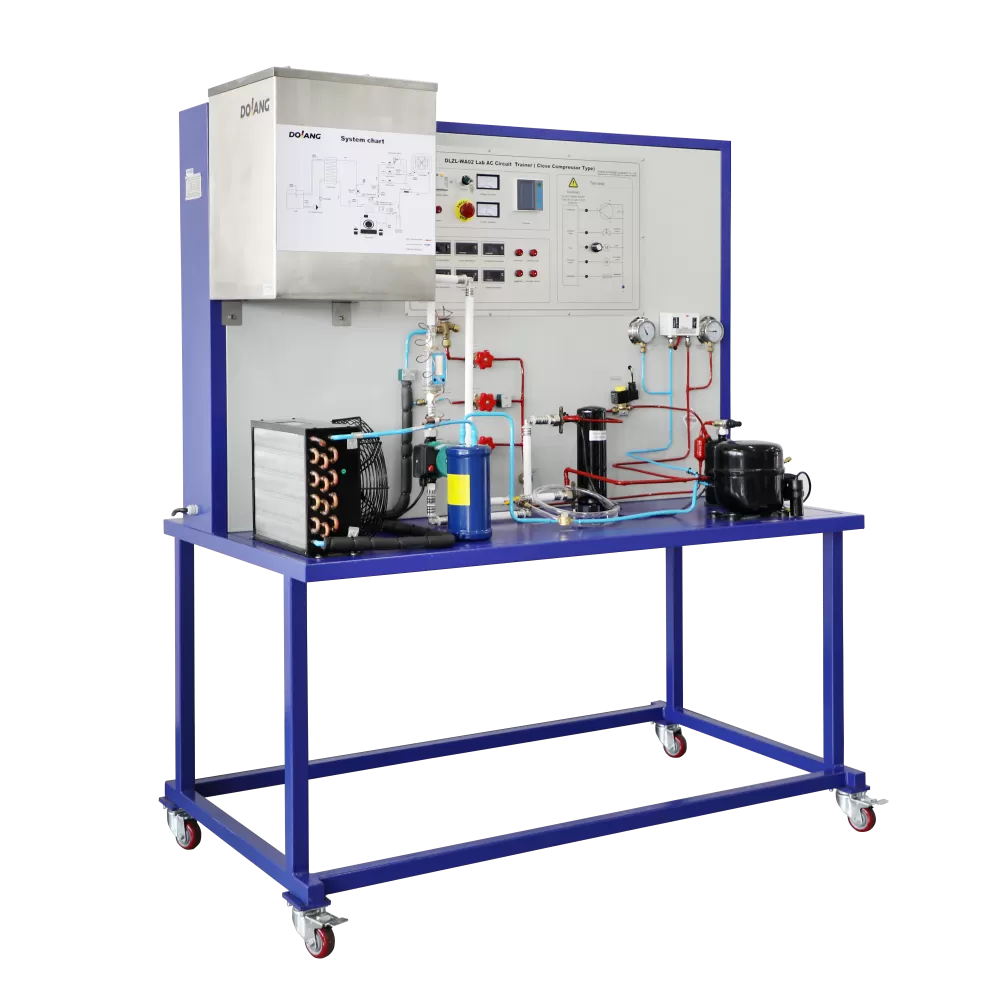

Modèle: DLZL-WA02 Système de formation sur les pompes à chaleur à cycle frigorifique
1. Alimentation : monophasé 3800 V ± 10 %, 50 Hz, 16 A ;
2. Taille du banc d'essai (mm) : 1 600 (longueur) × 900 (largeur) × 1 850 (hauteur) ;
3. Roulettes : 4, dont 2 avec freins.
Introduction détaillée
Présentation de l'équipement
L'équipement de formation en réfrigération DLZL-WA02 présente aux étudiants les bases de la climatisation et de la réfrigération à l'aide d'un système de condenseur refroidi à l'eau. Les étudiants apprendront des connaissances pratiques sur le fonctionnement des cycles de réfrigération à compression de vapeur utilisés dans les systèmes de formation en réfrigération. L'équipement de formation pour climatiseur de réfrigérateur évacue la chaleur du réfrigérant dans l'eau de refroidissement et le réfrigérant se condense en un liquide à haute pression. Pendant le fonctionnement, un diagramme de pression (p-h) du cycle thermodynamique d'un condenseur refroidi à l'eau a été étudié pour fabriquer un système de réfrigération. Un certain nombre d'instruments de contrôle spéciaux et de fenêtres transparentes ont été fournis pour mettre en place et surveiller diverses expériences.
Caractéristiques de l'équipement
(1) L'équipement de formation est constitué d'un profilé en aluminium et comprend un panneau de démonstration pour le montage des composants. Ces composants sont soigneusement disposés d’une manière similaire à un circuit de réfrigération pour faciliter la compréhension. Le circuit est sérigraphié sur le panneau. La ligne de réfrigération est codée par couleur pour indiquer l'état du réfrigérant.
(2) Tableau de bord : disjoncteur et dispositif de protection contre les fuites, voltmètre, ampèremètre, voyant lumineux, sélecteur à clé, thermomètre numérique, vanne manuelle, schéma électrique avec points de test, schéma de système clair et codé par couleur et schéma de connexion, capable de s'entraîner facilement mesurer, inspecter et entretenir l'équipement électrique utilisé dans les systèmes de pompes à chaleur
Projets de formation
-Connaître les composantes des systèmes de réfrigération refroidis à l'eau et leur fonction ;
- Évacuation et chargement du système de réfrigération à air refroidi à l'eau ;
-Mesure de la pression et de la température du réfrigérant ;
-Comprendre et dessiner la pression - cycle thermodynamique dans la carte ;
-Calculer la capacité de refroidissement à partir du diagramme p-h ;
-Calculer le coefficient de performance.
