Équipement de formation en climatisation et réfrigération

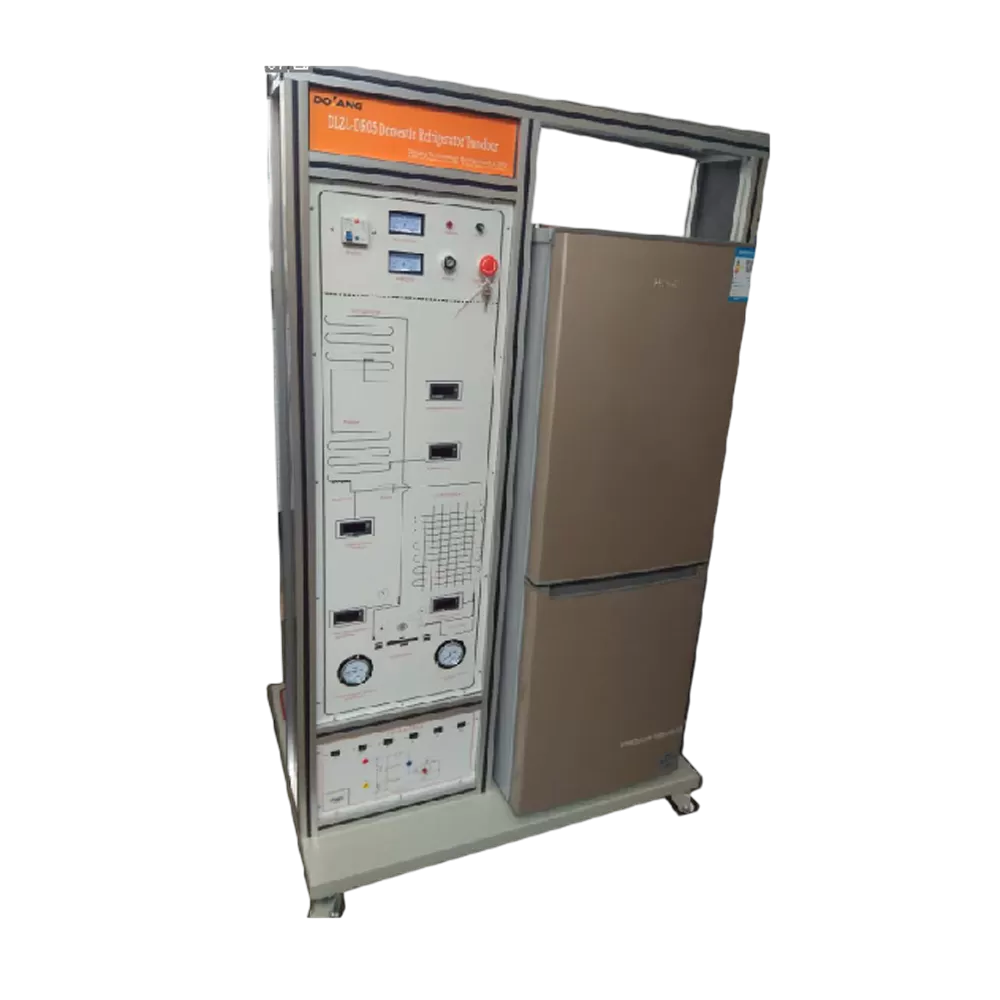

Modèle : DLZL-DR05 Entraîneur de réfrigérateur domestique
-Alimentation : monophasé 220V±10%, 50Hz, 16A ;
-Taille du banc d'essai (mm) : 1065 (longueur) × 900 (largeur) × 1800 (hauteur) ;
-Corps du banc d'essai : corps de banc mobile en acier avec quatre roulettes (deux avec freins et deux sans freins).
Présentation des détails
Présentation de l'équipement
L'équipement de formation professionnelle DLZL-DR05 Domestic réfrigérateur formateur est fabriqué à partir d'un véritable grand réfrigérateur-congélateur domestique, le système d'apprentissage de base en réfrigération est idéal pour explorer les propriétés opérationnelles et fonctionnelles typiques des systèmes CVC. Les principes de fonctionnement peuvent être démontrés ainsi que des exercices opérationnels de base effectués. Les armoires d'origine sont fournies, de nombreux composants clés ont été déplacés et placés à côté de l'équipement pour visualisation.
Le système d'apprentissage de la réfrigération fonctionne de la même manière qu'un réfrigérateur/congélateur domestique d'environ 100 à 200 litres, avec une section congélateur et congélateur. Une partie de l'intérieur est équipée d'un panneau de verre. Un voyant et des manomètres haute/basse pression sont installés devant l'évaporateur, ce qui est plus pratique pour l'observation continue de l'état du réfrigérant. Le fonctionnement de l'unité est contrôlé par un thermostat et il est possible de surveiller la température du réfrigérant à différents états le long de la conduite de réfrigérant grâce à un thermomètre numérique multipoint. Les relevés de température et de pression sont utilisés pour tracer un diagramme pression-enthalpie (P-H) du cycle réfrigérant afin que les propriétés thermodynamiques du réfrigérant puissent être observées.
Caractéristiques de l'équipement
-L'établi comprend une carte de démonstration avec les composants montés.
-Le circuit frigorifique est représenté sur un schéma imprimé en couleur.
-Le panneau de commande avec instruments comprend un interrupteur principal et un dispositif de protection du circuit de fuite, un interrupteur à clé pneumatique, un bouton d'arrêt d'urgence, un dispositif de protection contre les surcharges, un dispositif indicateur de fonctionnement, dispose également de 6 défauts électriques et 1 défaut mécanique, d'un voltmètre, d'un ampèremètre et d'un panneau d'affichage de température. comme norme pour les entraîneurs de contrôle et la facilité de mesure.
-Tableau de bord : disjoncteur et protection différentielle, voltmètre, ampèremètre, voyant lumineux, sélecteur à clé, thermomètre numérique, 10 systèmes d'insertion de défauts électriques et 1 système de défauts mécaniques, 20 points de mesure électriques avec points de test
-Schémas électriques, schémas de système clairs et codés par couleur et schémas de connexion.
-Le produit est équipé de quatre thermocouples capables de mesurer la température en quatre points différents.
-Le système d'acquisition d'informations RS485 peut réaliser le système de réfrigération construit par l'ordinateur et lui-même, et transmettre les données à l'ordinateur via le port série d'acquisition d'informations RS485. Les données transmises comprennent la tension, le courant, l'angle de phase, la fréquence, la puissance, la haute et la basse tension, le temps et d'autres valeurs.
-Schéma schématique de l'équipement de formation en réfrigération, qui peut être imprimé via l'ordinateur.
Projets de formation
-Fonctionnement du réfrigérateur
- Commande ON-OFF du thermostat du réfrigérateur
-Défaut d'alimentation du réfrigérateur
- Panne du compresseur du réfrigérateur
-Détection et traitement du phénomène de colmatage sale à haute pression du réfrigérateur
-Détection et traitement des défauts de court-circuit élevés et faibles dans les réfrigérateurs
-Phénomène de colmatage sale haute pression du réfrigérateur (manuel)
