DLWD-GF21 Sistema de capacitación en aplicaciones complementarias eólicas y solares

Modelo: DLWD-GF21 Sistema de capacitación en aplicaciones complementarias eólicas y solares

1. Tamaño de la consola del sistema: 900 mm*600 mm*1900 mm (± 5 %)

Tamaño del módulo de generación de energía fotovoltaica: 1780 mm*640 mm*1285 mm (± 5 %)

Tamaño del conjunto de fuente de luz: 840 mm*840 mm*1780 mm (± 5 %)

Tamaño de la turbina eólica: 1000 mm*280 mm*220 mm (± 5 %)

2. Fuente de alimentación de entrada del equipo: AC220V ± 10% 50hz

3. Potencia del equipo: ≤ 3,5 kw

4. Ambiente de trabajo: -10 ℃ -45 ℃, humedad relativa: ≤ 85% RH

Preguntar ahora

DLWD-GF21 Sistema de capacitación en aplicaciones complementarias eólicas y solares

Introducción a los detalles

Descripción general

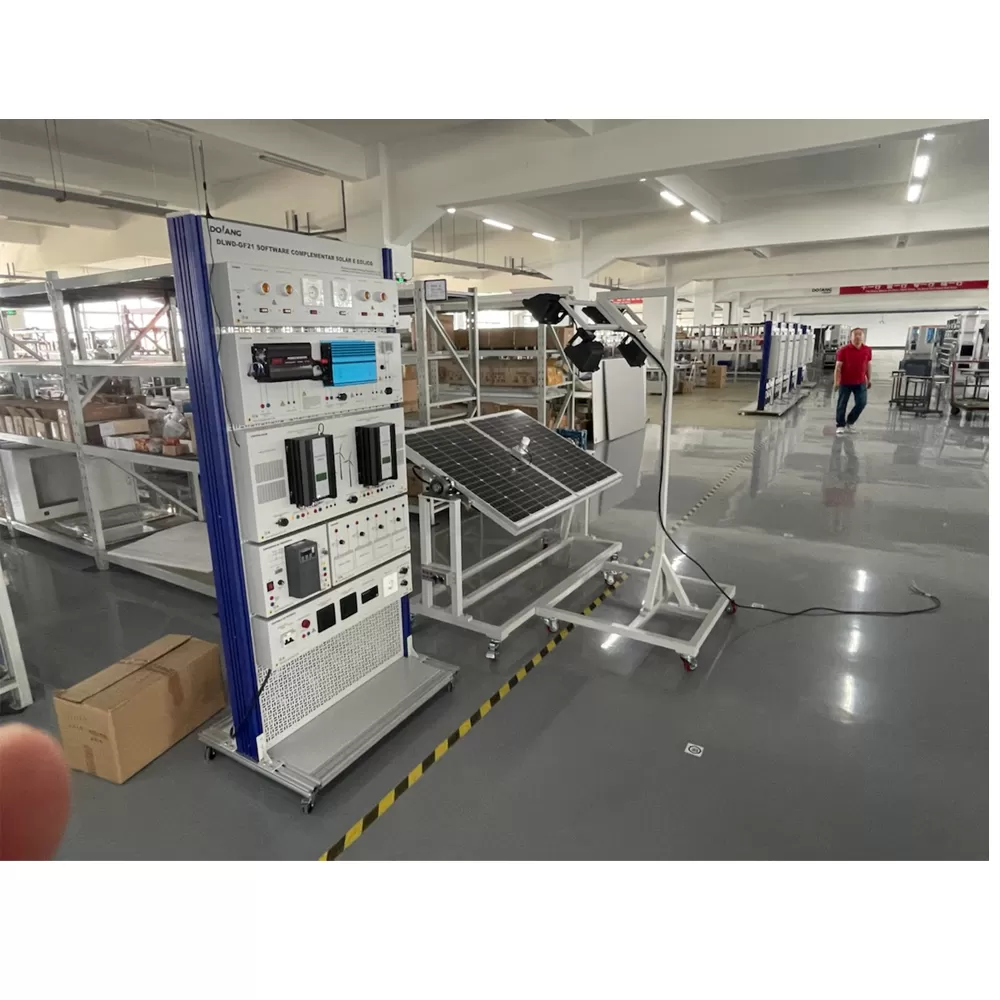

DLWD-GF21 El sistema de aplicación complementaria eólica solar es un kit de capacitación en energía renovable compuesto principalmente por tres partes: consola del sistema, sistema de suministro de energía solar fotovoltaica y sistema de suministro de energía eólica, que se utiliza principalmente para equipos de entrenamiento híbridos solares y eólicos. Puede completar el experimento y la demostración didáctica de la carga y descarga de generación de energía eólica y el suministro de energía del inversor. Puede ayudar a los estudiantes a comprender mejor el principio de todo el sistema de una central eólica y aprender la instalación solar.

Características del equipo

1. El equipo de entrenamiento solar eólico se compone de una placa inferior de chapa metálica, una columna de aleación de aluminio y una placa de malla. La placa inferior está equipada con ruedas para facilitar el movimiento del equipo. Todos los dispositivos tienen un diseño modular y se pueden combinar y fijar libremente en la malla. El cableado de todos los dispositivos se conduce a terminales de cableado de seguridad de 3 mm/4 mm y se conecta a través de cables de prueba especiales para facilitar la operación y proteger los dispositivos contra daños.

2. El panel solar se fija sobre un soporte especial y el ángulo de soporte se puede ajustar manualmente y el rango de ajuste no es inferior a 90 °.

3. El motor de imán permanente de CA trifásico es impulsado por un motor asíncrono trifásico para simular la generación de energía del ventilador. El motor primario puede simular los cambios de la generación de energía generada por diferentes fuerzas del viento mediante la regulación de velocidad del convertidor de frecuencia.

Capacitación proyectos

- Experimento de atenuación del conjunto de fuente de luz

- Experimento de medición del sensor de radiación solar.

- Experimento de generación de energía fotovoltaica

- Experimento de generación de energía eólica

- Experimento de generación de energía integral complementaria eólica solar

- Experimento de monitoreo de datos de generación de energía de software de computadora con controlador complementario eólico solar

-Experimento de monitoreo de datos de generación de energía de software móvil con controlador complementario eólico solar

- Experimento de salida de carga del controlador complementario eólico solar

- Experimento de funcionamiento del control del software del inversor.

- Prueba de carga de funcionamiento del inversor fuera de la red
