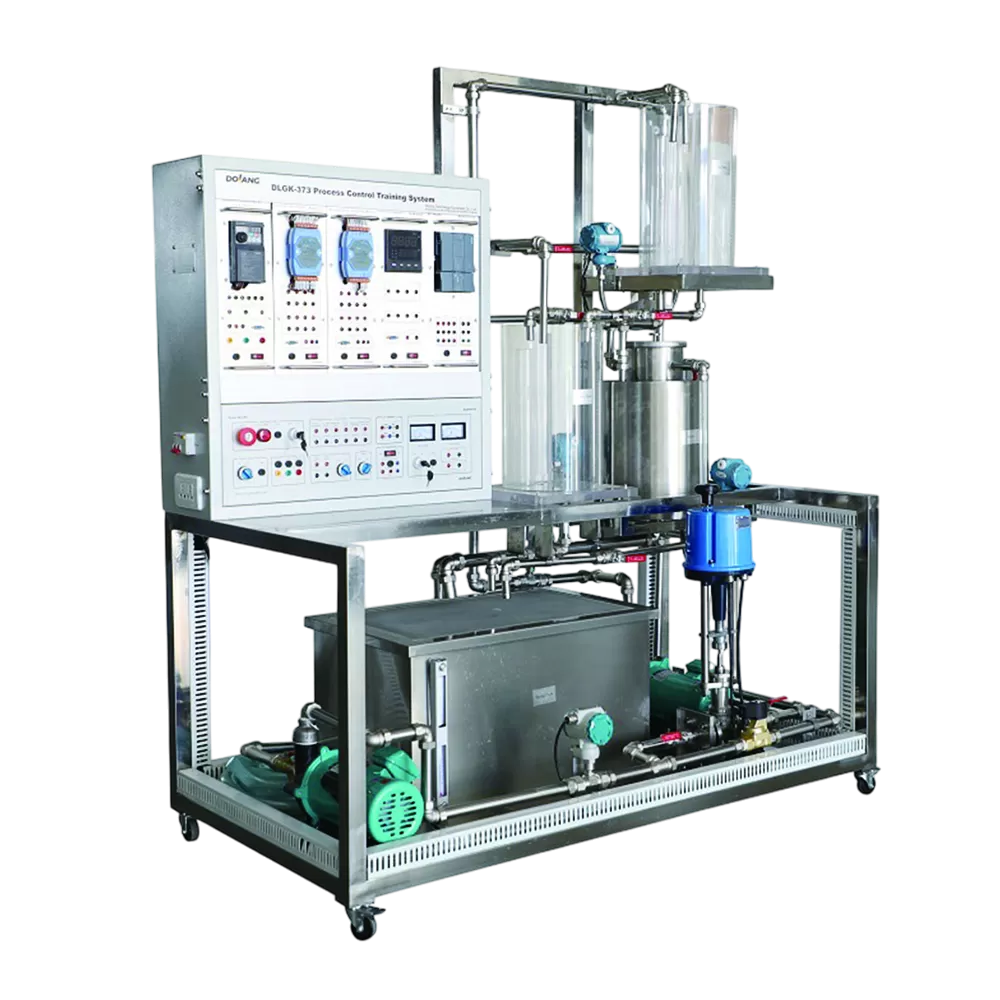

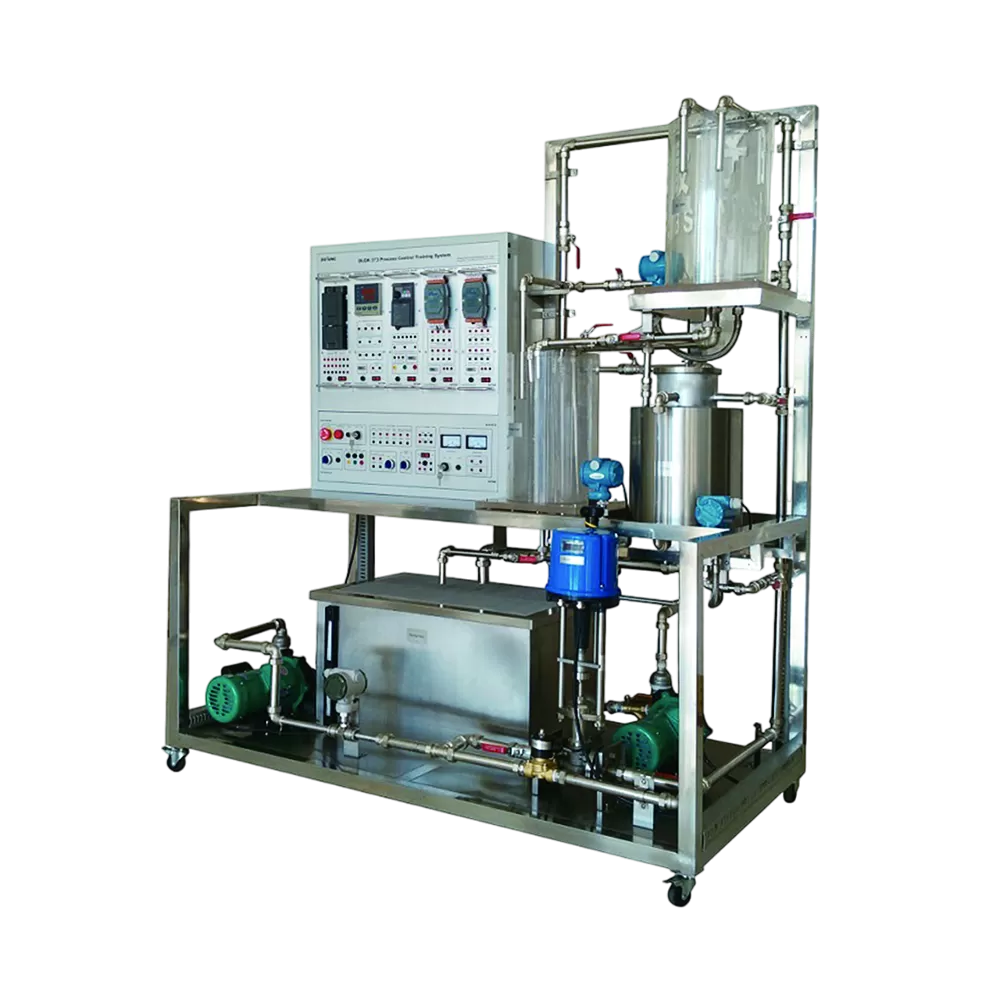

Sistema de capacitación en control de procesos DLGK-373

El sistema avanzado de capacitación en control de procesos, que incluye panel de control y unidad de control de procesos. La rama de alimentación del sistema está compuesta por una bomba de accionamiento magnético monofásica/trifásica, una válvula de control eléctrica, un sensor de presión, un caudalímetro electromagnético y válvulas manuales.

El sistema de control contiene varios módulos que pueden completar diversos contenidos de formación. Fuente de alimentación con protección contra fugas, sobretensión, sobrecorriente, cortocircuito para proteger a los usuarios contra descargas eléctricas. Diseño de estructura abierta con sujetos experimentales, intuitivo y sólido, fácil de entender.

Tres métodos de control: PLC, instrumentos inteligentes y DCS, consistentes con la enseñanza teórica. Los parámetros y características del instrumento cumplen con los requisitos de diseño del sistema, con resultados experimentales ideales.

Montaje y desmontaje de instrumentación para practicar las habilidades. Experimentos extensibles, diferentes métodos de control con diferentes hardwares. Varias señales de control, varias señales de control y métodos de control están disponibles según el contenido de la capacitación.

-Capacitación sobre cómo utilizar el equipo.

Formación 1 Cómo utilizar el panel de control

Formación 2 Cómo utilizar el módulo de fuente de alimentación

Formación 3 Cómo utilizar el módulo de instrumentos inteligentes

Formación 4 Cómo utilizar el módulo PLC

Formación 5 Cómo utilizar el módulo de entradas analógicas

Formación 6 Cómo utilizar el módulo de salida analógica

Formación 7 Cómo utilizar el módulo convertidor de frecuencia

Formación 8 Entrenamiento cognitivo de la unidad de control de procesos.

Formación 9 Formación del software de configuración

Formación 10 Formación del software de programación TIA Portal V14

-Entrenamiento del convertidor de frecuencia.

Capacitación 1 Capacitación sobre el control del convertidor de frecuencia en el suministro de agua por tuberías.

Formación 2 Formación sobre convertidor de frecuencia de suministro de agua de frecuencia fija

- Entrenamiento de instrumentos inteligentes.

Entrenamiento 1 Entrenamiento de prueba de características del tanque superior (instrumento inteligente)

Entrenamiento 2 Entrenamiento de la prueba de características del objeto de segundo nivel (instrumento inteligente)

Entrenamiento 3 Entrenamiento de prueba de características del objeto de temperatura de la caldera (instrumento inteligente)

Capacitación 4Entrenamiento de la prueba de características de flujo de la válvula de control eléctrico (instrumento inteligente)

Entrenamiento 5 Entrenamiento de ajuste de presión PID (instrumento inteligente)

Entrenamiento 6 Entrenamiento de ajuste de temperatura PID (instrumento inteligente)

Entrenamiento 7 Entrenamiento de configuración PID de nivel del tanque (instrumento inteligente)

Entrenamiento 8 Entrenamiento de configuración de PID de flujo (instrumento inteligente)

4.Capacitación de PLC

Entrenamiento 1 Entrenamiento de prueba característica del tanque superior (PLC)

Entrenamiento 2 Entrenamiento de prueba de características de objetos (PLC) de segundo nivel

Entrenamiento 3 Entrenamiento de prueba de características del objeto de temperatura de la caldera (PLC)

Entrenamiento 4 Entrenamiento de prueba de características de flujo (PLC)

Entrenamiento 5 Entrenamiento de ajuste de temperatura PID (PLC)

Entrenamiento 6 Entrenamiento de configuración PID de nivel del tanque (PLC)

Entrenamiento 7 Entrenamiento de configuración de PID de flujo (PLC)

Capacitación 8 Capacitación de control de nivel de dos tanques de agua (PLC)

Capacitación 9 Capacitación sobre el control en cascada (PLC) de nivel superior del tanque y nivel inferior del tanque

5.Capacitación de DCS

Entrenamiento 1 Entrenamiento de adquisición de señal del módulo de entradas analógicas

Formación 2 Formación sobre la aplicación del módulo de salidas analógicas

Entrenamiento 3 Entrenamiento de la prueba característica del tanque superior (DCS)

Entrenamiento 4 Entrenamiento de la prueba de características de objetos de segundo nivel (DCS)

Entrenamiento 5 Entrenamiento de la prueba de características del objeto de temperatura de la caldera (DCS)

Capacitación 6 Capacitación en prueba de características de flujo de válvulas de control eléctrico (DCS)

Entrenamiento 7 Entrenamiento de ajuste de presión PID (DCS)

Entrenamiento 8 Entrenamiento de ajuste de temperatura PID (DCS)

Entrenamiento 9 Entrenamiento del ajuste PID de nivel del tanque (DCS)

Entrenamiento 10 Entrenamiento de configuración de PID de flujo (DCS)

Capacitación 11 Capacitación en control de nivel de tanque de agua doble (DCS)

Capacitación 12 Capacitación en nivel superior del tanque y control en cascada de flujo (DCS)

Capacitación 13 Capacitación sobre el control en cascada (DCS) del nivel superior del tanque y del nivel inferior del tanque
