DLDS-S361 Sistema de capacitación en instrumentación y control de procesos

Modelo: DLDS-S361 Sistema de capacitación en instrumentación y control de procesos

1. Fuente de alimentación: CA 380 V ± 10 %, 50 Hz.

2. Tamaño de ocupación: tamaño de diseño general 8000 mm * 800 mm * 1850 mm (largo × ancho × alto)

3. Entorno de trabajo: temperatura 5 ℃ -+40 ℃, humedad relativa

4. Protección de seguridad: múltiples protecciones por sobretemperatura, sobrepresión, alarma de nivel de líquido y parada de emergencia.

5. PLC: Serie Siemens S7-1200.

6. El sistema de control distribuido del host (DCS).

Preguntar ahora

DLDS-S361 Sistema de capacitación en instrumentación y control de procesos

Introducción a detalles

Descripción general del equipo

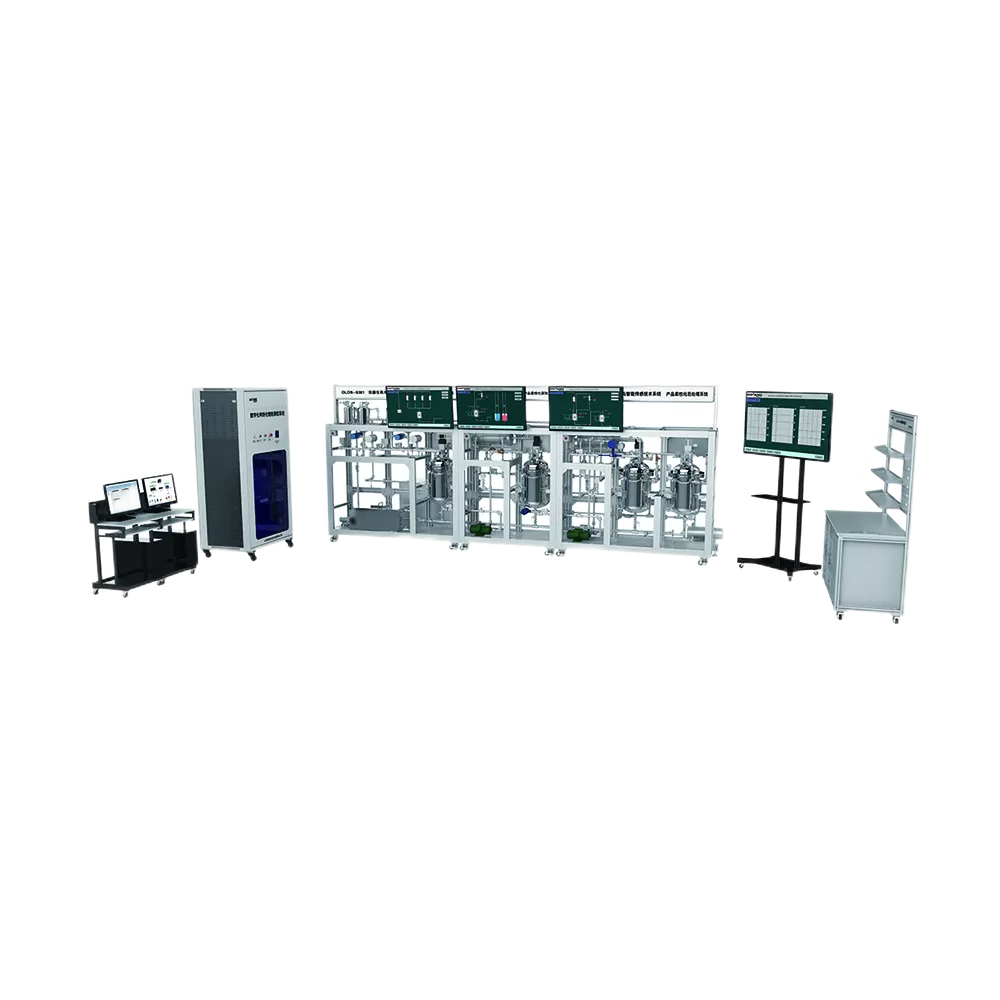

El sistema de capacitación en instrumentación y control de procesos de Dolang enseña a los alumnos una amplia gama de procesos industriales (temperatura, presión, flujo y nivel), así como sus instrumentos y control. DLDS-S361C DS fue producido por el simulador de capacitación de dolang para competencia de habilidades vocacionales. El diagrama de estructura del sistema de aplicación del equipo de enseñanza técnica Sistema de capacitación en instrumentación y control de procesos que incluye un sistema de procesamiento por lotes flexible de productos, un sistema de procesamiento profundo flexible de productos, un sistema de posprocesamiento flexible de productos, un sistema de control y medición inteligente en red digital y visualización del proceso de producción. plataforma y plataforma operativa más funcional, etc.

Características del equipo

Con este sistema, los estudiantes pueden aprender y dominar las siguientes habilidades:

1.Tecnología de detección de sensores: incluido transmisor de presión, transmisor de temperatura, transmisor de nivel de líquido, transmisor de flujo, etc., comúnmente utilizados en instrumentos industriales. Los estudiantes pueden conocer varios sensores típicos del equipo y dominar los métodos de uso de varios sensores.

2.Tecnología de instalación de instrumentos y tuberías: métodos de instalación de transmisores de presión, transmisores de temperatura, transmisores de nivel de líquido, transmisores de flujo, etc. comúnmente utilizados en instrumentos industriales y fabricación de sistemas de tuberías. En este equipo, los estudiantes pueden comprender las formas de instalación de varios sensores típicos y el diseño horizontal y vertical de tuberías, y dominar los métodos de uso de varios sensores y tuberías.

3. Tecnología de control centralizado DCS: a través de esta plataforma, los estudiantes pueden dominar la aplicación de los componentes superiores y cómo configurar, recopilar datos y controlar en el sistema superior.

4. Regulación PID: los estudiantes podrán saber cómo controlar temperatura constante, presión constante, flujo constante, nivel de líquido constante y otros controles PID a través de PID en el equipo.

5.Flujo del proceso de la línea de producción: los estudiantes pueden aprender el flujo del proceso de la línea de producción en este equipo y organizar las tuberías con las funciones correspondientes de acuerdo con el diagrama de flujo del proceso.

Proyectos de capacitación

- Aplicación de programación de PLC

- Aplicación de programación de pantalla táctil;

- Aplicación de comunicación PLC y pantalla táctil.

- Aplicación de comunicación de medidor inteligente.

- Comunicación entre DCS y PLC;

- Aplicación de software de configuración superior;

- Aplicación de la tecnología de comunicación por autobús;

- Aplicación de red de automatización industrial;

- Aplicación de tecnología de instrumentos de control excesivo.

- Aplicación de tecnología de detección de sensores;

- Aplicación del sistema de control de procesos;
