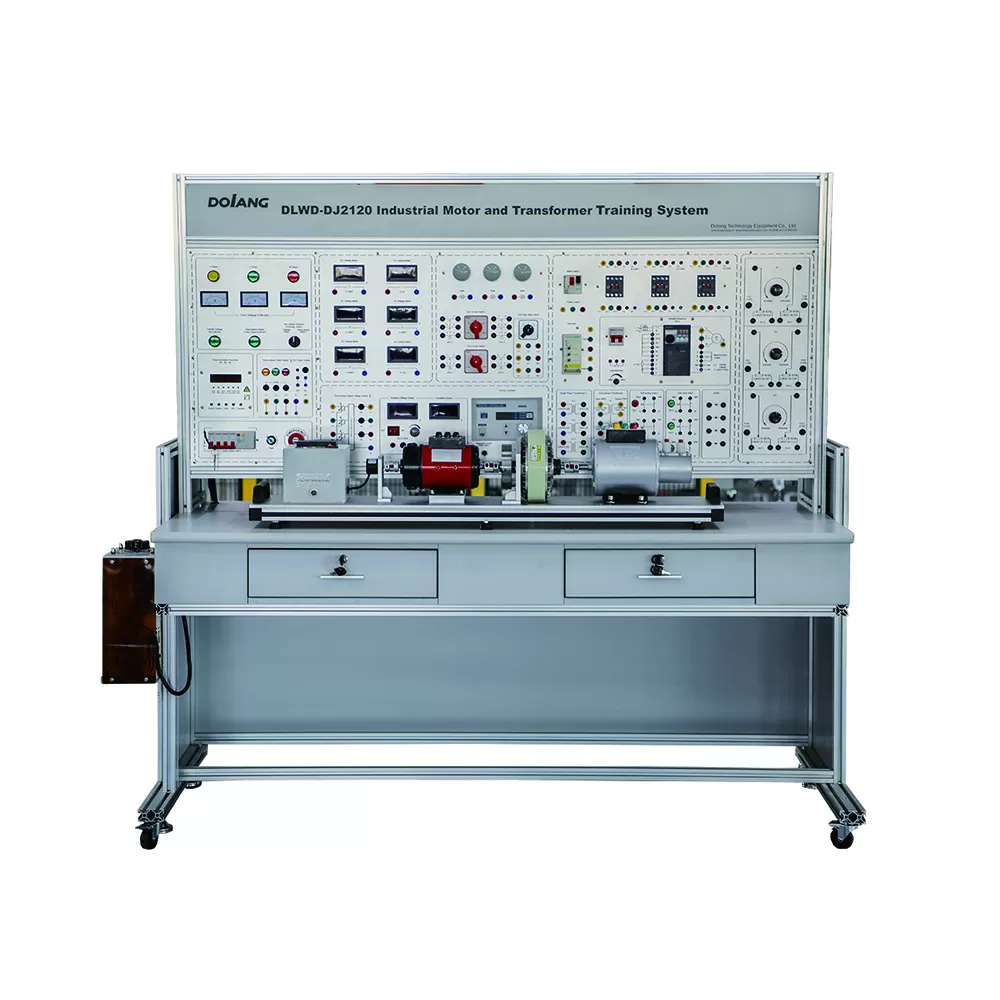

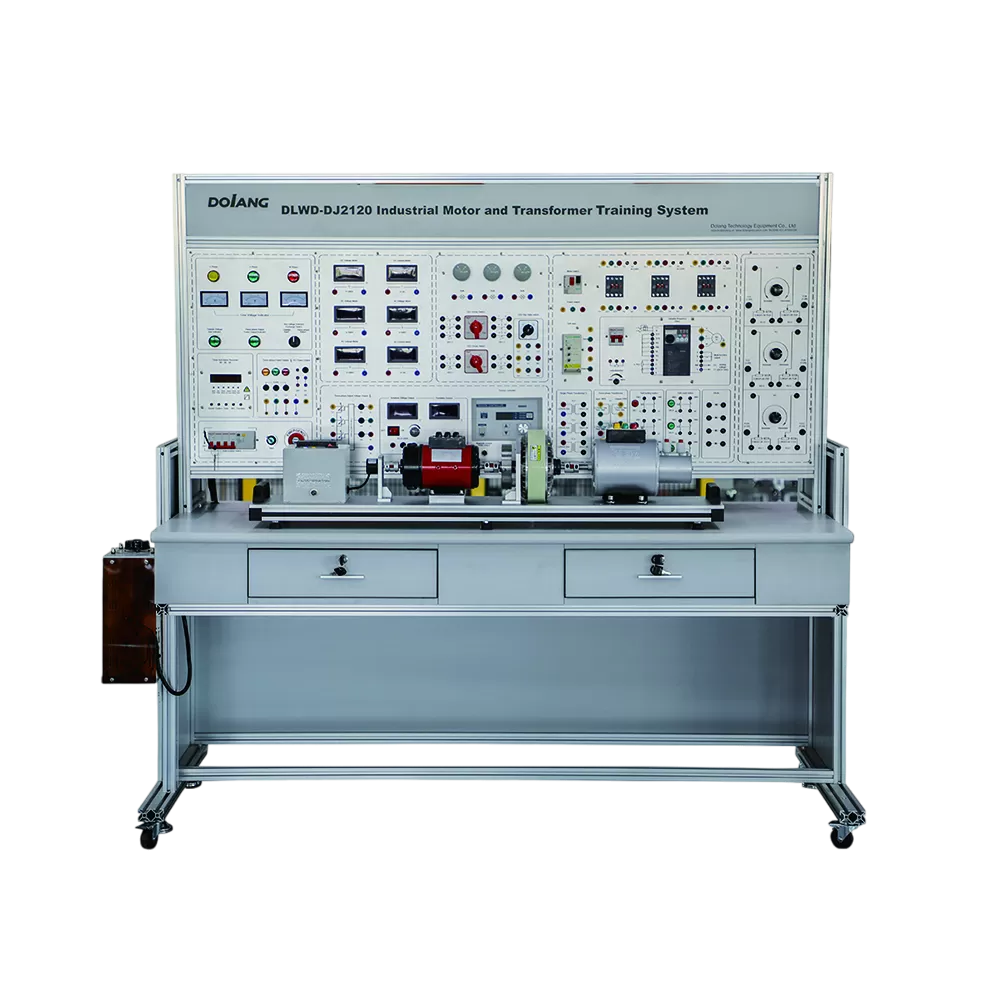

El dispositivo experimental integral de transformador y motor eléctrico DLWD-DJ21 es un equipo para comprender bien el principio de funcionamiento de los transformadores monofásicos y trifásicos. Los estudiantes pueden construir diferentes circuitos y experimentar con transformadores y motores. El sistema de formación de transformadores también está equipado con medidores para medir la tensión y la corriente.
Características del equipo
1.Fuerte integral: no solo puede terminar experimentos de "arrastre de motor" y también puede terminar experimentos de transformadores monofásicos, también puede expandir el experimento de tecnología de control eléctrico.
2. Completamente fuerte: el instrumento, la fuente de alimentación especial, el motor y otras unidades experimentales y la línea de conexión están completos.
3.Equipado con protección contra fugas de tipo de voltaje y modo de corriente, interfaz, sobrecarga de espacio
4. Configuración con temporizador y grabadora de alarma, adaptarse a la enseñanza abierta del laboratorio, facilitar la gestión y evaluación del profesor para experimentar.
Proyectos de capacitación
1. Experimento con motor CC
-Comprensión del experimento
-generador CC
-Motor de derivación de CC
-Arranque del motor CC: arranque de resistencia en serie, arranque reductor
-El método para cambiar la dirección de dirección del motor de CC.
-Experimento de las características de regulación de velocidad del motor de CC: cambiar la resistencia en serie del circuito de armadura, la resistencia en serie del circuito de excitación y reducir el voltaje de armadura
2.Experimento de transformador monofásico
-Relación de transformador monofásico K
-Experimento sin carga del transformador monofásico, medición de datos sin carga del transformador IO, PO y UO.
-Experimento de cortocircuito de transformador monofásico, midiendo datos de cortocircuito de transformador UK, IK y RK.
-En el experimento de carga del transformador monofásico, se midieron los datos de carga del transformador UZ = f(IZ).
3.Experimento de transformador trifásico.
-Determinación de la polaridad de los devanados de transformadores trifásicos.
-Determinación del grupo de conexión de transformadores trifásicos.
4.Experimento de motor asíncrono
-Prueba de resistencia del estator de motor asíncrono trifásico de jaula de ardilla.
-Experimento sin carga del motor asíncrono trifásico: mida el voltaje U0, la corriente I0 y la potencia trifásica P0 sin carga y dibuje la curva característica sin carga.
-Experimento de cortocircuito de un motor asíncrono trifásico: mida el voltaje UK, la corriente IK y la potencia PK durante el cortocircuito y dibuje la curva característica del cortocircuito.
-Cálculo de parámetros de motor asíncrono trifásico.
-Características mecánicas de motores asíncronos trifásicos en diversas condiciones de funcionamiento.
-Control de motor bobinado trifásico.
-Control de velocidad de resistencia de la serie del rotor del motor de bobinado trifásico
-El generador síncrono trifásico ajusta la velocidad para controlar la salida de generación de energía.
-El generador síncrono trifásico ajusta el voltaje de excitación para controlar la salida de generación de energía.
