Equipo de entrenamiento de control de motores

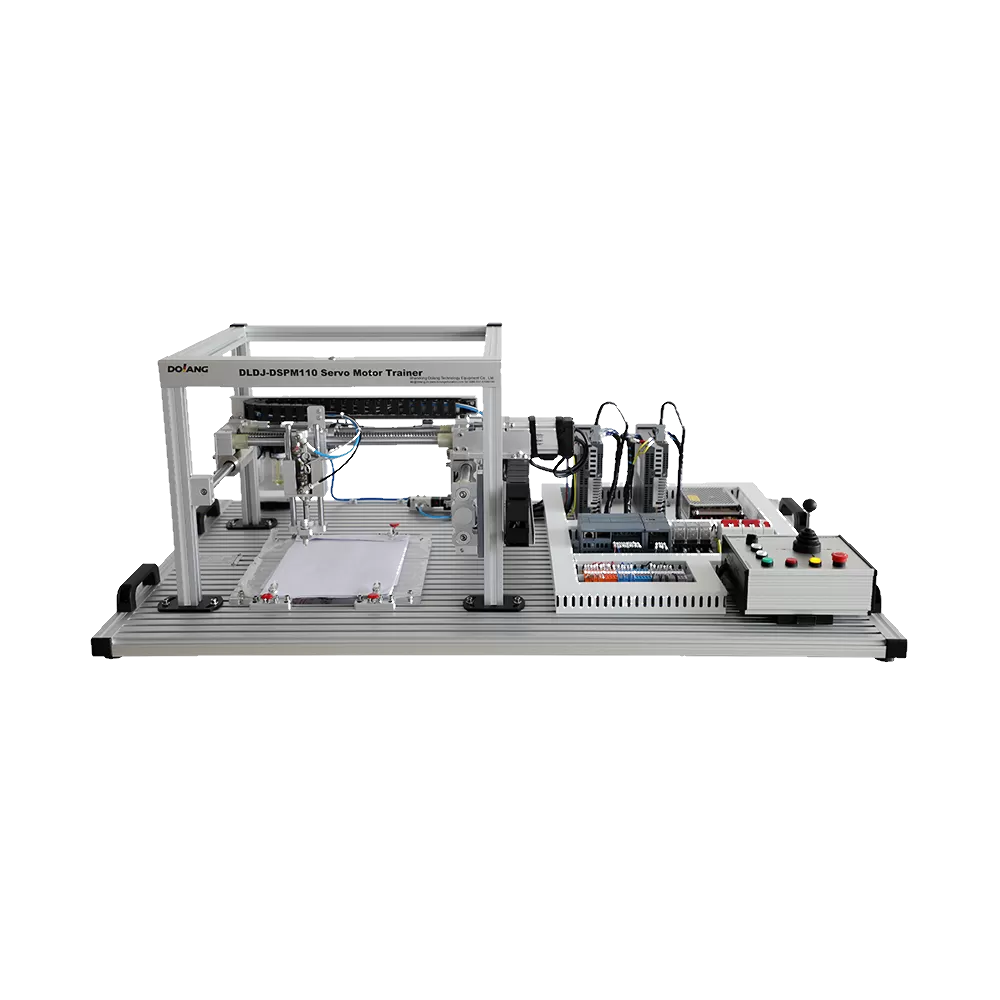

Modelo: Equipo de entrenamiento de servomotor DLDJ-DSPM110
1 alimentación de CA: monofásica AC220V±10% 50/60 Hz;
2 Temperatura: -10 ℃ ~ 40 ℃ ； Humedad ambiental: ≤90 % (25 ℃)
3 Capacidad: ≤1.5KVA
4 Presión de trabajo de la fuente de aire: 0,4 mpa ~ 0,6 mpa
5 Tipo de unidad: AC20V、400Wservomotor
6 Dimensiones: 1200 mm × 750 mm × 460 mm (largo * ancho * alto)
7Protección segura: equipada con protección del suelo, protección de seguridad de acuerdo con las normas nacionales pertinentes
Introducción a los detalles
Descripción general del equipo

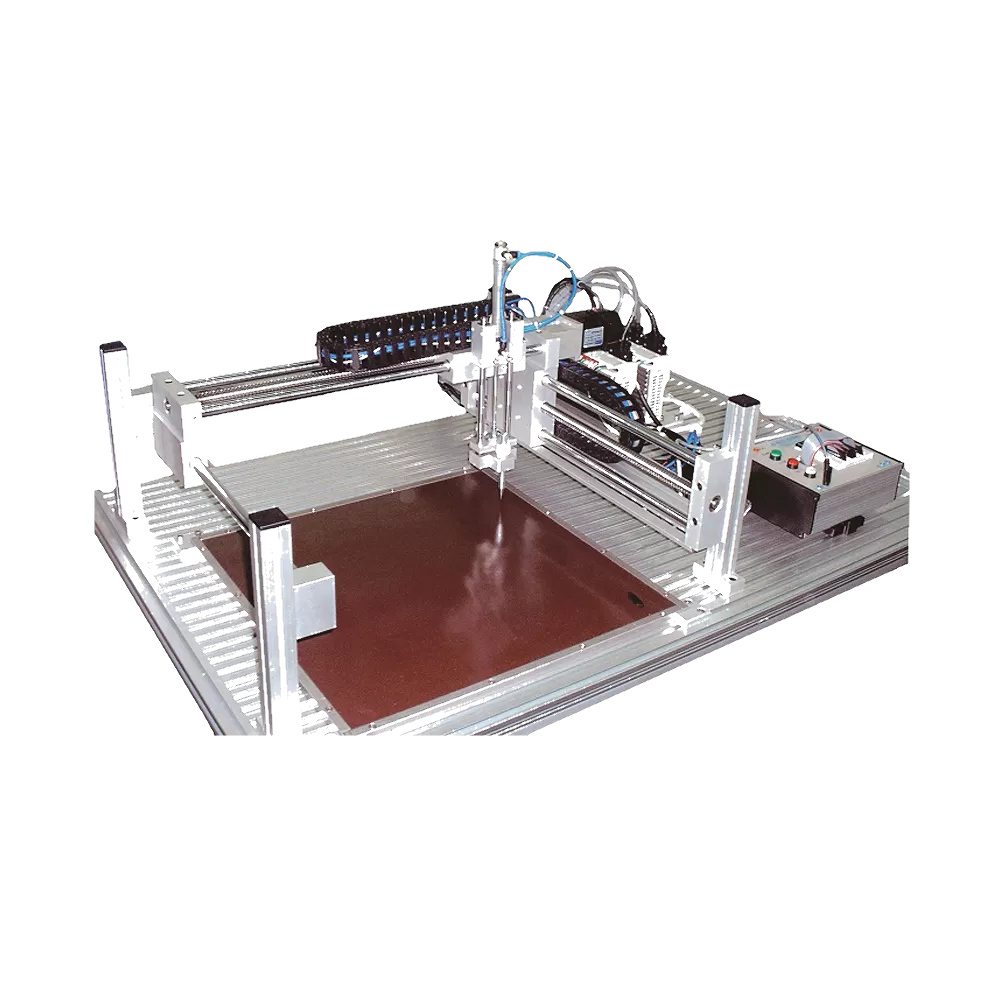

El equipo de entrenamiento de servomotor DLDJ-DSPM110 es un entrenamiento de rendimiento para un posicionamiento preciso. La plataforma está compuesta por una estructura de aluminio, una caja de botones en forma de U, un tablero de dibujo, un servomotor, un controlador y un dispositivo neumático. Las partes de control están compuestas por PLC, botón de operación y tipos de sensores.
Características del equipo
El entrenador de máquinas eléctricas cubre el conocimiento de mecatrónica, control de automatización y control de movimiento, como control PLC, regulación de velocidad de servomotor, sensores, actuadores neumáticos, instalación de estructuras mecánicas y depuración del sistema. La parte de ejecución se compone de un módulo servo, un módulo neumático y un sensor. Ambos ejes X e Y son accionados por servomotores, la carrera efectiva del tornillo es de 220 mm, el diámetro exterior del husillo de bolas es de 16 mm y el avance es de 5 mm.
Ambos extremos del eje X y del eje Y tienen protección límite. Cuando el motor excede el avance del tornillo, la señal de habilitación del servoaccionamiento se desconecta y el motor se detiene inmediatamente, lo que puede prevenir eficazmente daños al personal y al equipo causados por un mal funcionamiento. El eje Z es un componente neumático, controlado por un cilindro con una carrera de 100 mm.
Proyectos de capacitación
- Programación de PLC y diagrama esquemático.
- Cableado neumático y eléctrico.
- Uso y configuración de parámetros del servomotor.
- El uso de los sensores.
- Cómo posicionarse
