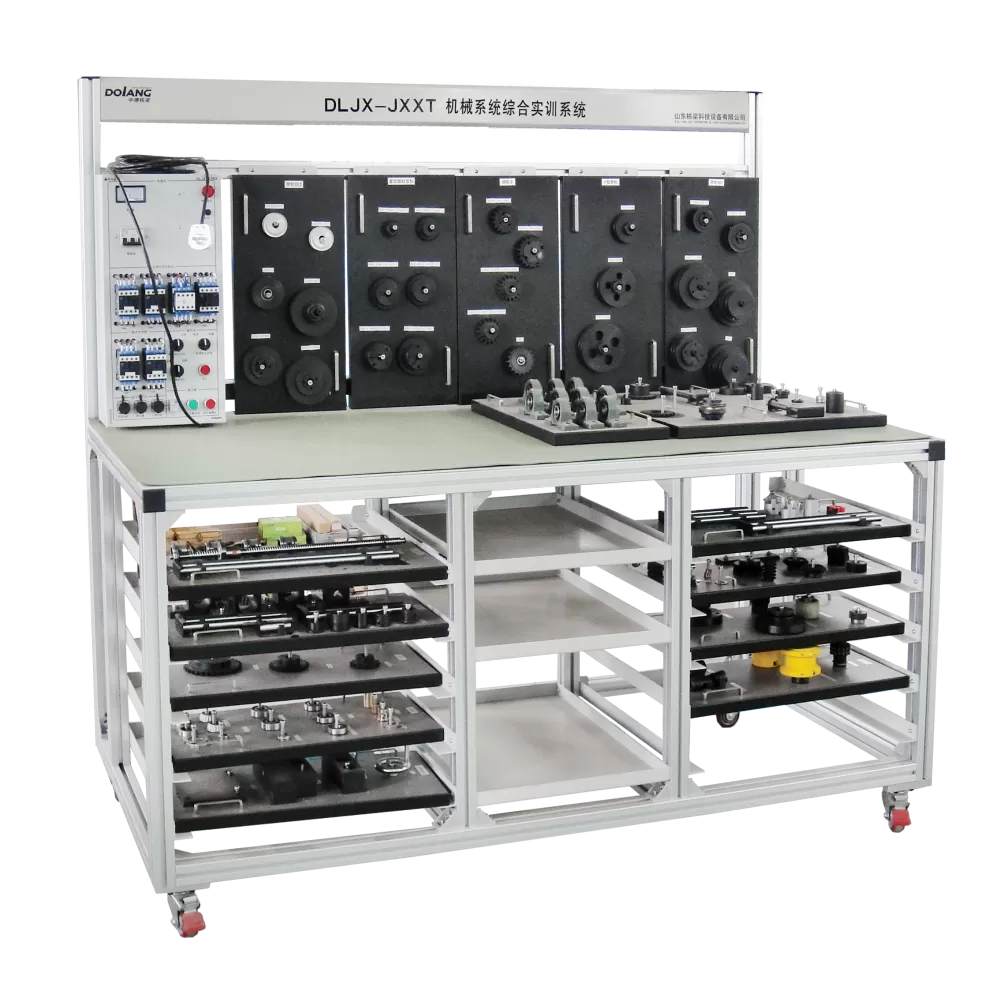

Equipo de formación en mecatrónica
Modelo: DLJX-JXXT
1. Potencia de entrada: monofásico de tres hilos AC220V±10% 50Hz
2. Entorno de trabajo: Temperatura -10 ℃ ~ 40 ℃ Humedad relativa ≤85% (25 ℃) Altitud ≤4000 m
3. Dimensiones: aproximadamente 1845 mm × 700 mm × 1700 mm
4. Protección de seguridad: con protección de fuga de voltaje y corriente de fuga, la seguridad cumple con los estándares nacionales
5. Garantía: 1 año
6. Certificado: CE, ISO
Introducción a detalles
Descripción general
La plataforma de capacitación en mantenimiento mecánico adopta una estructura modular. El equipo de capacitación vocacional utiliza componentes de grado industrial con un rendimiento estable y confiable, lo que puede acortar en gran medida el tiempo que necesitan los estudiantes para familiarizarse con el sitio industrial después de unirse al trabajo.
Los equipos de competición de habilidades pueden realizar entrenamientos prácticos sobre transmisión por correa, transmisión por cadena, transmisión por engranajes, lubricación, ajuste de concentricidad del eje, rodamientos, husillos de bolas, juntas y anillos de sellado, embrague y freno, etc.
La plataforma de capacitación del banco de trabajo de capacitación técnica incluye varias poleas, ruedas dentadas, engranajes, correas de transmisión, cadenas de transmisión de una y varias filas, diversos acoplamientos, ejes, cojinetes, husillos de bolas, embragues y frenos, etc. El equipo de capacitación incluye transmisión estructural Componentes ampliamente utilizados en la producción industrial. Este equipo de enseñanza de ingeniería tiene una gama completa y adopta un diseño modular, que es conveniente y flexible de usar.
Características del equipo
El módulo de formación de equipos de laboratorio de ingeniería industrial incluye principalmente los siguientes módulos:
- Módulo de freno Prony: incluye dispositivo de freno Prony, freno de rueda, dinamómetro de resorte, etc.
- Módulo de unidad de motor: ambos con bases de montaje
- Módulo de eje y acoplamiento
- Módulo de rodamiento con carcasa:
- Módulo de transmisión por correa
- Módulo de transmisión por cadena
- Módulo de transmisión de engranajes
- Módulo de transmisión por correa
- Módulo de transmisión por cadena
- Módulo de lubricación
- Módulo de rodamiento
- Módulo de junta y anillo de sellado
- Módulo de embrague y freno
- Módulo de rodamiento lineal y husillo de bolas
- Módulo de medición de vibraciones, etc.
Proyectos de capacitación
- Medición de velocidad y par
- Eficiencia mecánica
- Uso de ejes y cojinetes alojados
- Alineación de ejes y uso de acoplamientos elásticos.
l-Instalación de la correa y ajuste de tensión
l - Instalación y ajuste de polea
l - Velocidad de transmisión por correa, par y relación de transmisión
l - Instalación de cadena y piñón y ajuste de tensión
l - Velocidad de transmisión por cadena, par y relación de transmisión
l- Instalación y ajuste de engranajes, velocidad de transmisión de engranajes, relación de torsión y transmisión, juego de engranajes
l - Correa trapezoidal y correa trapezoidal con borde dentado, transmisión por correa trapezoidal
l - Correa síncrona ordinaria y transmisión por correa síncrona de alto par
l - Cadena de rodillos de varias hileras y transmisión por cadena dentada, rueda dentada
l - Acoplamientos de brida, acoplamientos de engranajes, acoplamientos de cadena y acoplamientos de resorte serpentín, juntas universales
l - Uso de indicadores de cuadrante
l - Lubricación de rodamientos y cadenas asentados
l - Transmisión de engranajes rectos helicoidales
l - Engranaje helicoidal
l - Caja de cambios
l - Rodamientos deslizantes, rodamientos rígidos de bolas, rodamientos de bolas de contacto angular, rodamientos de rodillos, rodamientos de rodillos
l - Lubricación de rodamientos, juntas, juntas tóricas, sellos de labio, sellos mecánicos
l - Limitador de par
l - Freno de embrague electromagnético
l - Husillo de bolas, avance del husillo de bolas y relación de transmisión
l - El uso de rodamientos lineales
l - Uso de vibrómetro y análisis y ajuste de vibraciones
