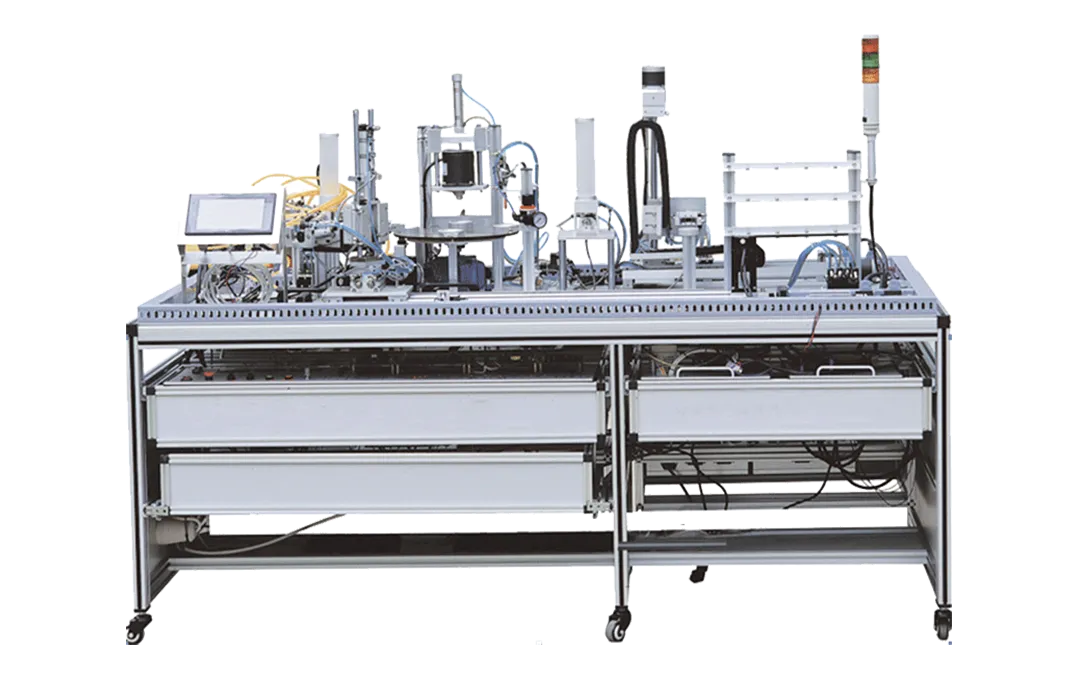

Sistema de formación en mecatrónica óptica DLFA-555D

Modelo: DLFA-555D, DLFA-555F, DLMCS-565A, DLMCS-585, etc.

1. Fuente de alimentación de CA: monofásica AC220V ± 10% 50Hz;

2. Temperatura: - 10 ℃ ~ 40 ℃; Humedad ambiente: ≤ 90% (25 ℃);

3. Capacidad total: ≤ 1kVA

4. Capacidad de la bomba de aire: CA monofásica de 220 V. Capacidad de almacenamiento de aire: 24 L. Presión de escape: 0,7 MPa.

5. Certificado: ISO, CE, SGS

Rango de aplicación: Formación de ingenieros en mecatrónica óptica, formación de ingenieros en automatización de fábricas, formación en PLC, formación en control eléctrico, modelo de formación de ingenieros, equipos de formación técnica y profesional de EFTP, tecnología de sensores, formación en tecnología mecánica, enseñanza didáctica, etc.

Preguntar ahora

Sistema de formación en mecatrónica óptica DLFA-555D

Introducción a detalles

Equipo Descripción general

El Sistema de Formación de Ingenieros en Mecatrónica Óptica es un equipo didáctico de EFTP que simula el entorno de proceso de un sitio industrial, identifica y detecta diferentes tipos de piezas de trabajo, realiza manipulación y clasificación automática, en el que se utiliza una gran cantidad de sensores para detectar e identificar piezas de trabajo. y luego lleva a cabo el manejo de la pieza de trabajo a través del brazo mecánico y el mecanismo de transporte. Finalmente, el mecanismo de clasificación completa la clasificación de las piezas de trabajo transportadas.

Configuración

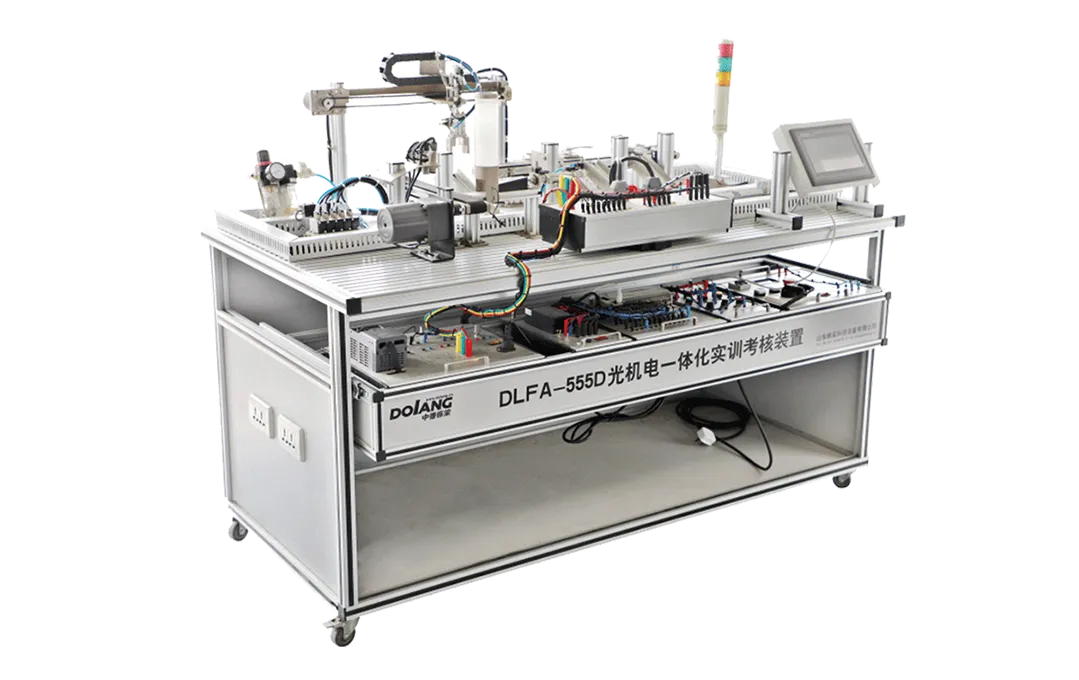

El equipo de capacitación en mecatrónica óptica DLFA-555D incluye unidad de alimentación, unidad de transmisión, unidad de detección, unidad de lanzamiento de desechos, unidad de manipulación giratoria, luces de advertencia y otras piezas;

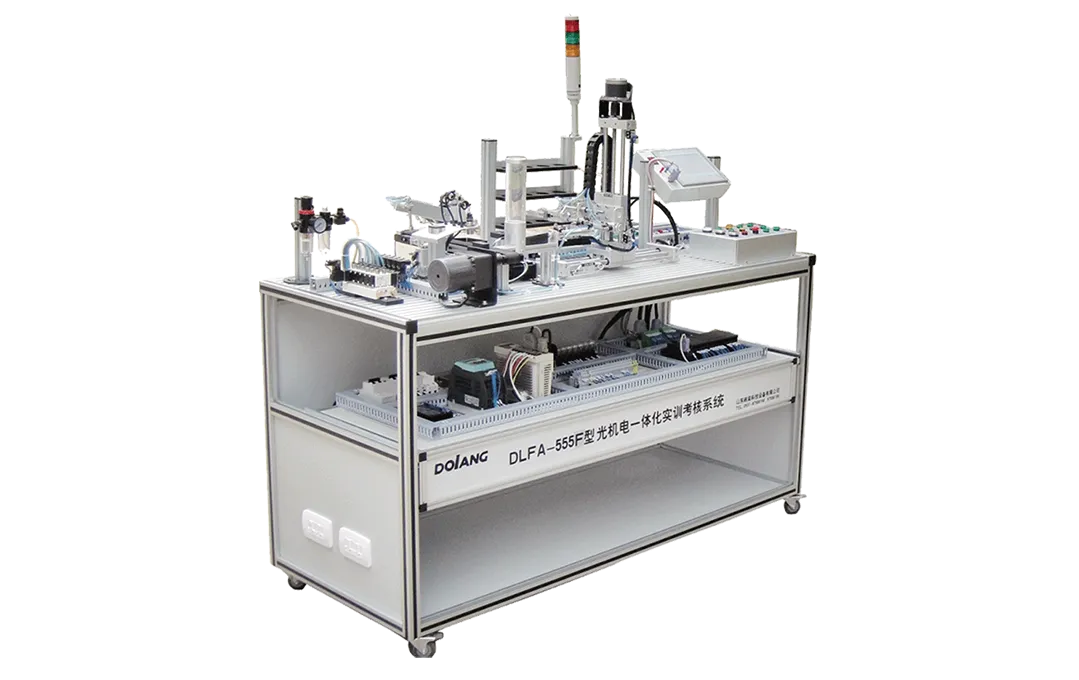

El equipo de capacitación en mecatrónica óptica DLFA-555F incluye unidad de alimentación, unidad de transmisión, unidad de prueba, unidad de lanzamiento de desechos, manipulador giratorio, robot que camina en posición vertical, silos tipo paletizado, luces de advertencia, etc.

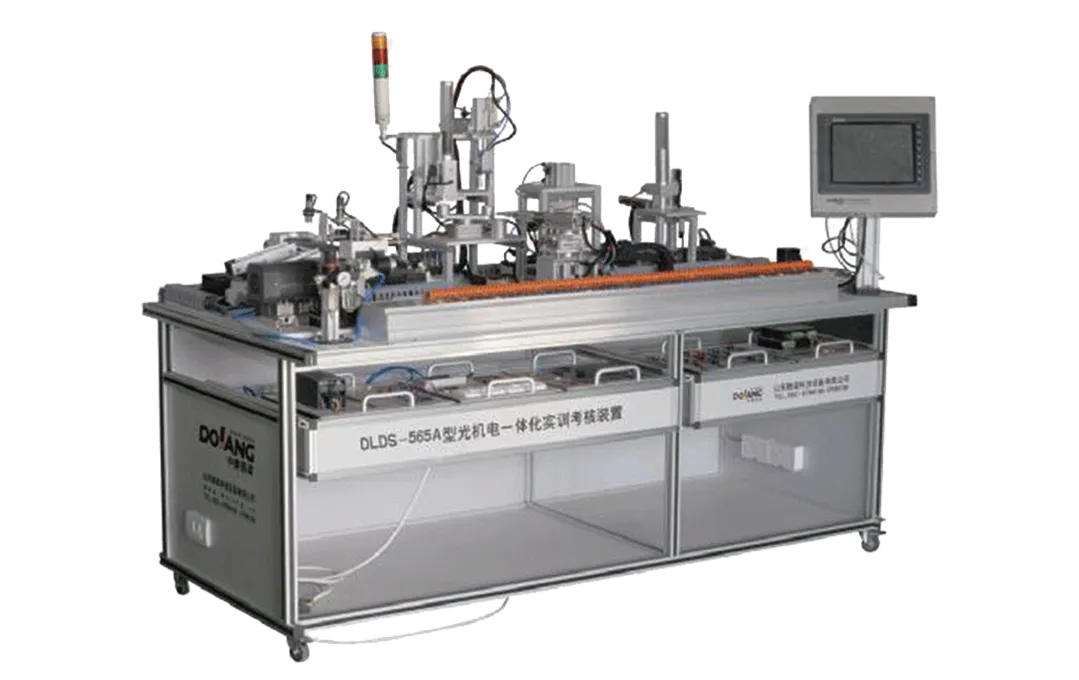

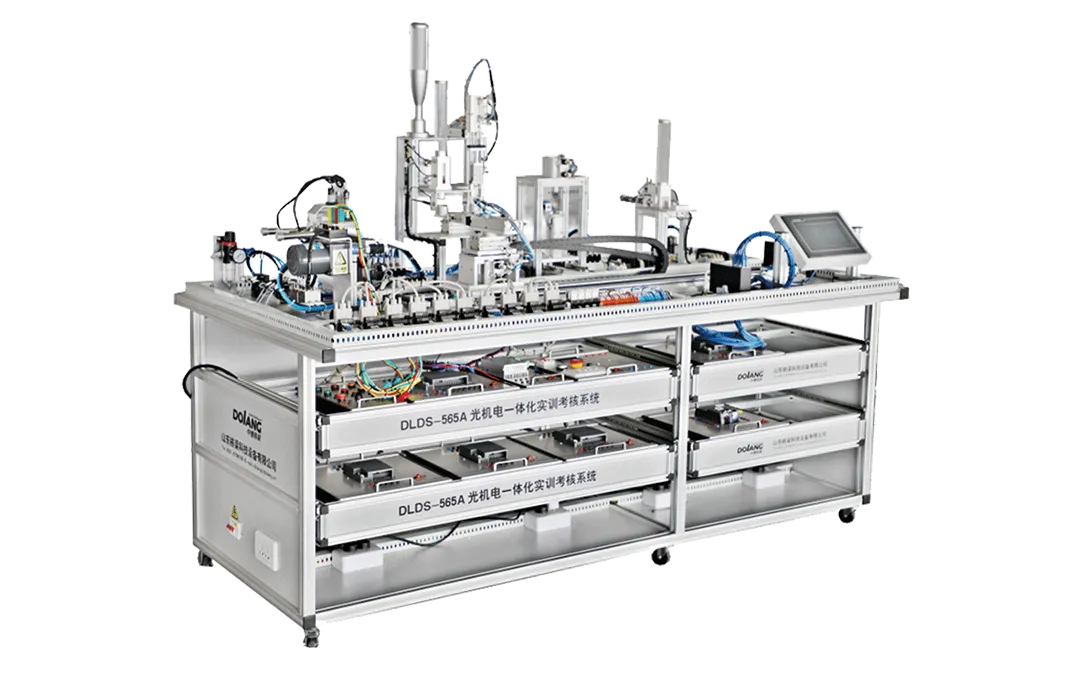

El equipo de capacitación en mecatrónica óptica DLDS-565A incluye manipulador de manipulación, unidades de procesamiento, unidad de ensamblaje, unidad de entrega y clasificación de materiales;

DLMCS-585 El equipo de capacitación en mecatrónica óptica incluye módulo de unidad de control, módulo de unidad operativa, módulo de regulación de velocidad de doble cierre, módulo de servoaccionamiento y servomotor, variador paso a paso y módulo de motor paso a paso; Los objetos controlados son la unidad de alimentación, la unidad de prueba de procesamiento, la unidad de entrega, la unidad de ensamblaje y la unidad de clasificación, etc.

Proyecto de capacitación

-Artículos de instalación y puesta en servicio del sistema neumático:
★ instalación de circuito de control de dirección neumático
★ instalación de circuito neumático de control de velocidad
- Instalación de circuito eléctrico de control y proyecto de programación de PLC:
★ conexión del circuito de control de avance y retroceso del motor y preparación del programa de control
★ conexión del circuito de control de velocidad del motor y preparación del programa de control
-Artículos de instalación y puesta en marcha de equipos electromecánicos.
★ ajuste de la coaxialidad del dispositivo de transmisión
★ instalación y ajuste de cinta transportadora
- Instalación y puesta en marcha de red de comunicación industrial PLC
★ conexión de hardware y depuración de la red PLC inteligente S7-200
★ preparación y depuración de programa de lectura y escritura de datos de red basado en múltiples PLC Siemens
-Instalación y puesta en marcha de sistema de control automático.
★ instalación y puesta en marcha de varios sensores
★ control automático del manipulador

DLFA-555D	DLFA-555F	DLDS-565A
