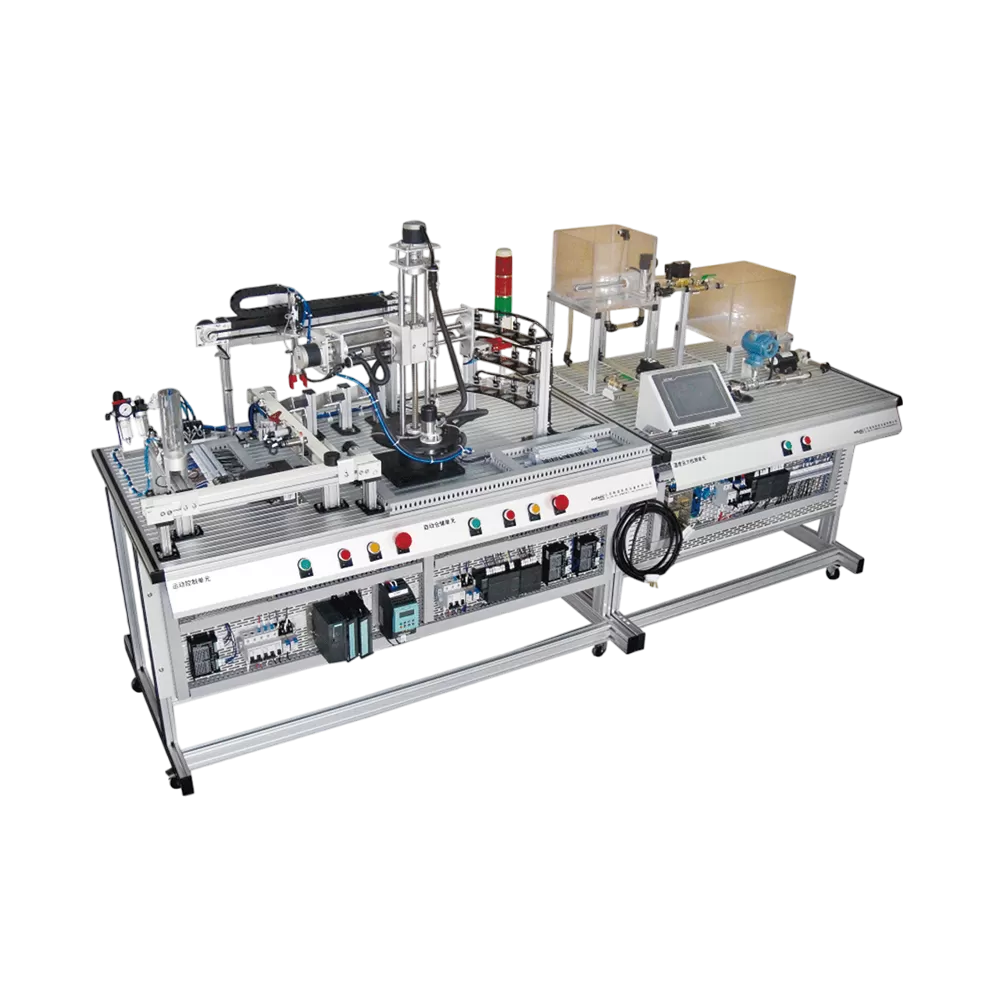

Equipo de formación en mecatrónica
Modelo: Sistema de control programable DLFA-321
1. Tamaño del equipo: 2400×750×1400 mm (largo×ancho×alto)
2. Altura del fondo de la mesa: 750 mm
3. Fuente de alimentación: sistema trifásico monofásico AC 220V±10%
4. Voltaje de funcionamiento: 24 V CC, 3 A.
5. Medidas de seguridad: con funciones de protección de puesta a tierra, fugas, sobrecorriente y sobretensión, la protección de seguridad cumple con las normas nacionales pertinentes.
Introducción a los detalles
Descripción general del equipo
El sistema de formación y evaluación para diseñadores de sistemas de control programables incluye la formación en control de movimiento y control de procesos en la formación en mecatrónica. El sistema utiliza el kit de capacitación china siemens plc como controlador, la estación maestra usa el host de la serie Siemens S7-1200 y la estación esclava usa el host de la serie Siemens S7-1200. Se puede utilizar comunicación Ethernet entre la estación maestra y la estación esclava, lo que incluye todos los conocimientos incluidos en la evaluación de habilidades profesionales de todos los estudiantes.
El equipo es producido por Dolang, un fabricante profesional de equipos de laboratorio educativo. El módulo de control de movimiento en el sistema de capacitación y evaluación para diseñadores de sistemas de control programables incluye una unidad de alimentación automática, una unidad de transmisión, una unidad de manipulación de manipuladores y una unidad de almacenamiento de clasificación; el módulo de control de procesos incluye medición de cantidades analógicas (temperatura, presión, flujo, etc.), ajuste PID, etc.
El equipo de enseñanza técnica para diseñadores de sistemas de control programables adopta una estructura abierta y se puede ver la estructura mecánica general. Los estudiantes pueden formar diferentes sistemas de ejecución de acuerdo con diferentes esquemas de control y programación, lo cual es adecuado para que personas de diferentes niveles aprendan programación de PLC y bucles de control excesivo.
Características del equipo
1. El equipo adopta una estructura abierta de aleación de aluminio. El alumno podrá programar diferentes sistemas de ejecución sobre el sustrato de aluminio según diferentes esquemas de control.
2. El equipo incluye capacitación sobre aplicaciones de PLC, capacitación sobre aplicaciones de inversores y capacitación sobre aplicaciones de pantalla táctil.
3. El equipo incluye capacitación en control de motores de CC, capacitación en control de motores paso a paso, capacitación en control de servomotores y capacitación en control de motores de CA trifásicos.
4. El control de proceso del equipo incluye la adquisición de cantidades analógicas (temperatura, presión, flujo, nivel de líquido) y control de salida.
Proyectos de capacitación
- Aplicación de programación de tecnología de detección de sensores.
- Aplicación de programación de tecnología neumática.
- Aplicación de programación del circuito de control eléctrico.
- Aplicación de programación del convertidor de frecuencia.
- Aplicación de programación de accionamiento y posición de motor paso a paso.
- Aplicación de programación de pantalla táctil.
- Sistema de control lógico PLC típico
- Sistema típico de control de movimiento PLC
- Sistema de control secuencial PLC monomodo de una sola máquina
- Sistema de control secuencial PLC multimodo monomáquina
- Sistema de monitorización PLC automático monomáquina (pantalla táctil + PLC)
- Pequeño sistema de control de red PLC (PLC + PLC, pantalla táctil + PLC)
- Sistema de control de comunicación multimodo multimáquina
- Sistema de control de procesos PLC de bucle abierto.
- Sistema de control de procesos PLC de circuito cerrado de bucle único
- Sistema de control de procesos PLC de circuito cerrado múltiple
- Movimiento de interpolación de tres ejes, control de movimiento con múltiples grados de libertad
