DLJS-X1806 Sistema de línea de producción automatizada de fabricación inteligente (marco de fotos)

Modelo: DLJS-X1806 Sistema de línea de producción automatizada de fabricación inteligente (marco de fotos)

1) Con una superficie de 115,44 metros cuadrados (incluidos canales), 15 mx 8 m.

2) Potencia de entrada: sistema trifásico de cuatro hilos AC380V±10% 50HZ, monofásico 220V±10% 50H.

3) Ambiente de trabajo: temperatura -10 °C - +40 °C, humedad relativa

4) Control de potencia: interruptor de aire automático de encendido y apagado de la fuente de alimentación, con protección contra sobretensión, protección contra subtensión, protección contra sobrecorriente, sistema de protección contra fugas.

5) Fuente de aire, 3-7bar, 670L/min.

Preguntar ahora

DLJS-X1806 Sistema de línea de producción automatizada de fabricación inteligente (marco de fotos)

Introducción a detalles

Descripción general

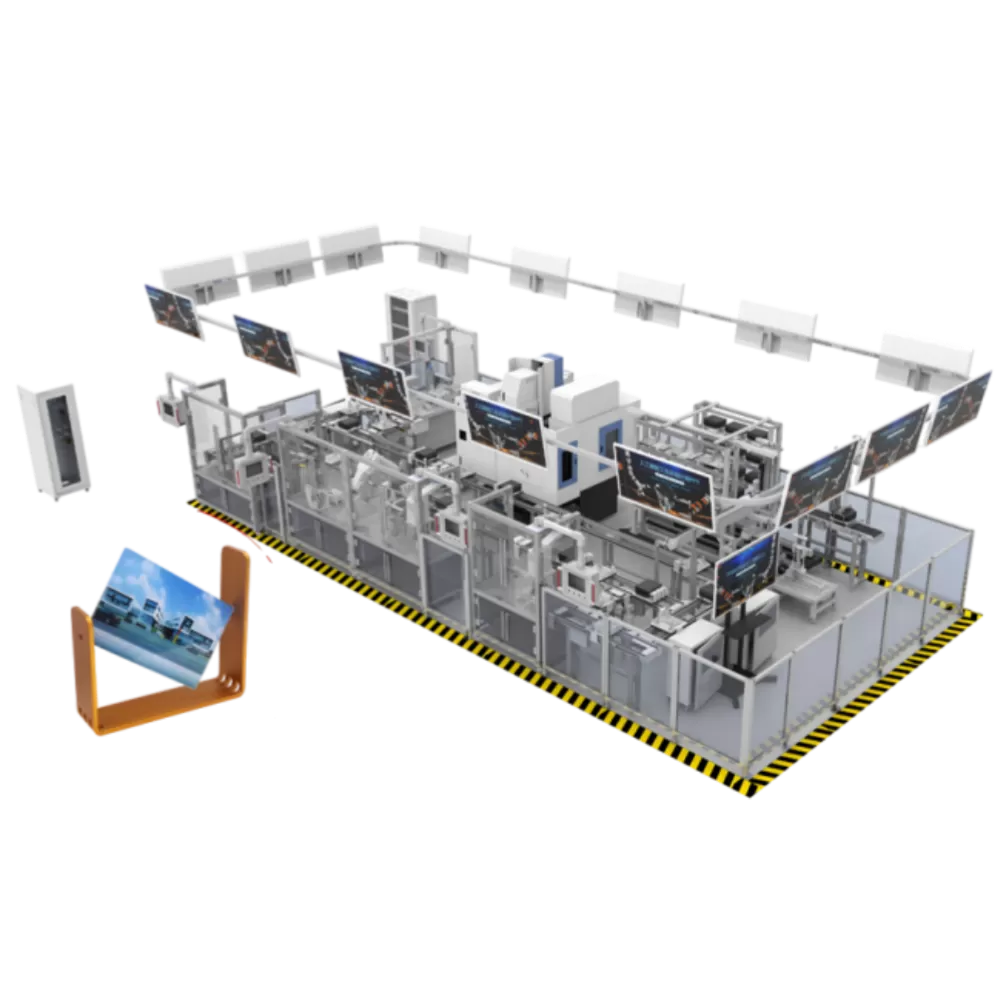

El sistema de producción de fabricación inteligente DLJS-X1806 se compone de un almacén estéreo automático, un manipulador de carga, un manipulador de distribución, una línea de transmisión automática, un robot de manipulación de 7 ejes, una unidad de procesamiento CNC, una unidad de marcado, una unidad de impresión 3D, una unidad de ensamblaje y detección y una unidad de embalaje. , sistema de visualización de monitoreo de procesos, cartelera MES, proyector de corta distancia, gabinete de alimentación, consola PLC, gabinete de control eléctrico, gabinete de distribución de energía, etc.

Esta línea de producción de fabricación inteligente involucra tecnología de control inteligente, tecnología de control numérico, robótica industrial, mecatrónica, ingeniería industrial, tecnología de aplicaciones informáticas, tecnología de software, tecnología de automatización, tecnología de medición y otros campos de conocimiento y habilidades.

Características técnicas

1) El equipo es completo y se puede aplicar a la producción, aplicación y capacitación de diferentes procesos como almacenamiento, mecanizado, marcado, impresión 3D, pruebas de ensamblaje, embalaje y transbordo de tres tipos de marcos de fotos.

2) La unidad de proceso tiene una distribución clara y un diseño modular, lo cual es conveniente para la observación, depuración y enseñanza de orientación en el proceso de producción.

3) Conexión flexible entre procesos, que puede adaptarse a la producción simultánea de varios productos y al ajuste y cambio entre procesos de productos.

4) Control totalmente automático, producción automática y demostración según los parámetros establecidos.

5) Gestión inteligente MES, que puede gestionar de forma integral los materiales, productos terminados, producción, equipos, personal, pedidos, etc.

6 diseños de producción prácticos, se pueden aplicar a la producción real de marcos de fotos.

7) Diseño de fábrica, alta seguridad, estación de control humanizada para garantizar un seguimiento completo de los movimientos del equipo.

Proyectos de formación

- Comunicación entre el PLC y el módulo de E/S remotas;

- Modbus-Tcp se comunica entre el PLC y el robot industrial de cuatro ejes;

- Comunicación TCP/IP entre PLC y robot industrial de seis ejes;

- Modbus-rtu se comunica entre el PLC y el servovariador;

- Comunicación Profinet entre PLC y RFID;

- Comunicación Profinet entre PLC y PLC;

- Comunicación entre MES y PLC;
