Modelo: DLCIM-FL824
1. Fuente de alimentación: 380 VCA ± 10 % (50 Hz)
2. Superficie del suelo: aproximadamente 26000*9000 mm (incluido el pasillo de visita de 1500 mm de ancho)
3. Capacidad de la máquina: ≤100KVA
Fabricación inteligente
Modelo: DLCIM-FL824
1. Fuente de alimentación: 380 VCA ± 10 % (50 Hz)
2. Superficie del suelo: aproximadamente 26000*9000 mm (incluido el pasillo de visita de 1500 mm de ancho)
3. Capacidad de la máquina: ≤100KVA
Detalles Introducción
Descripción general del equipo

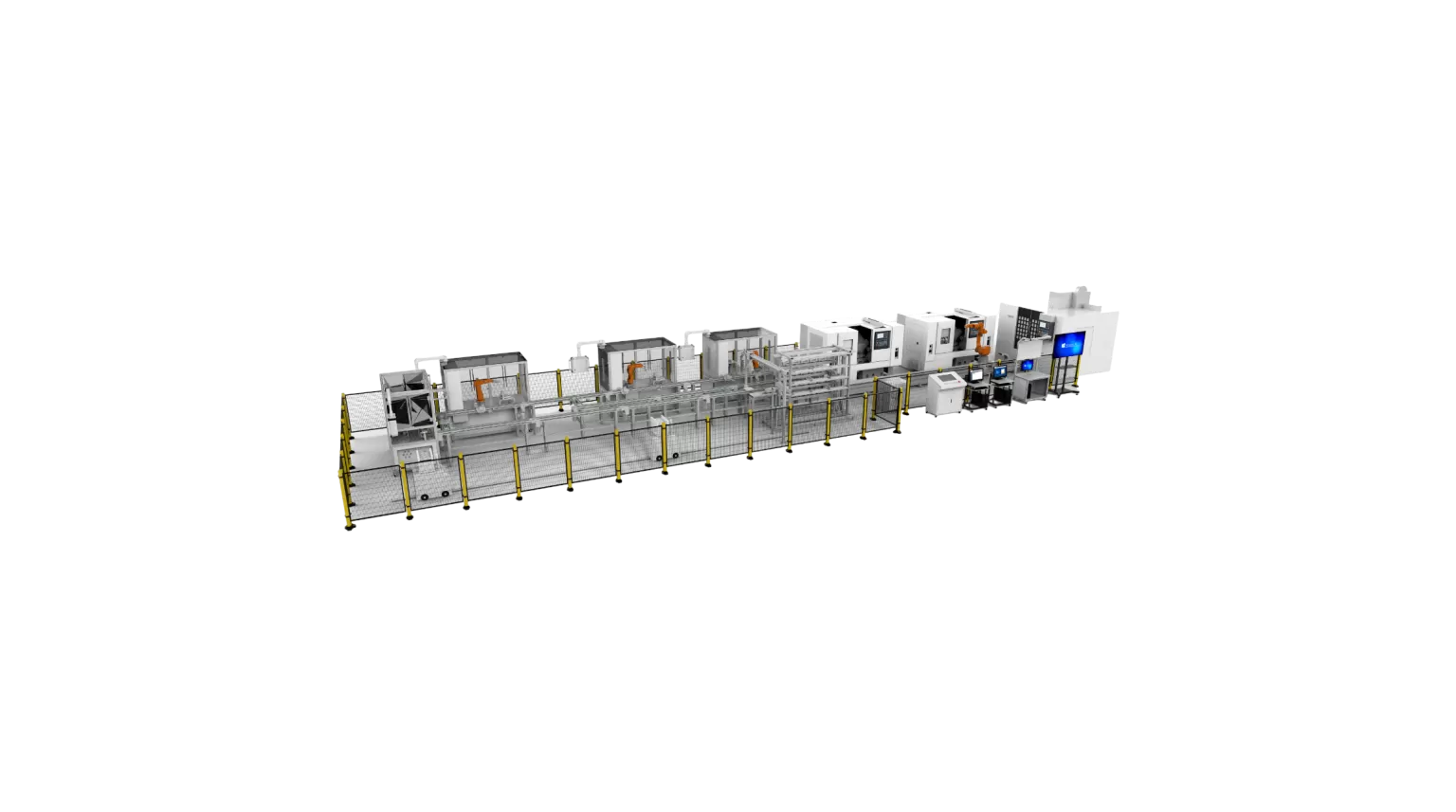

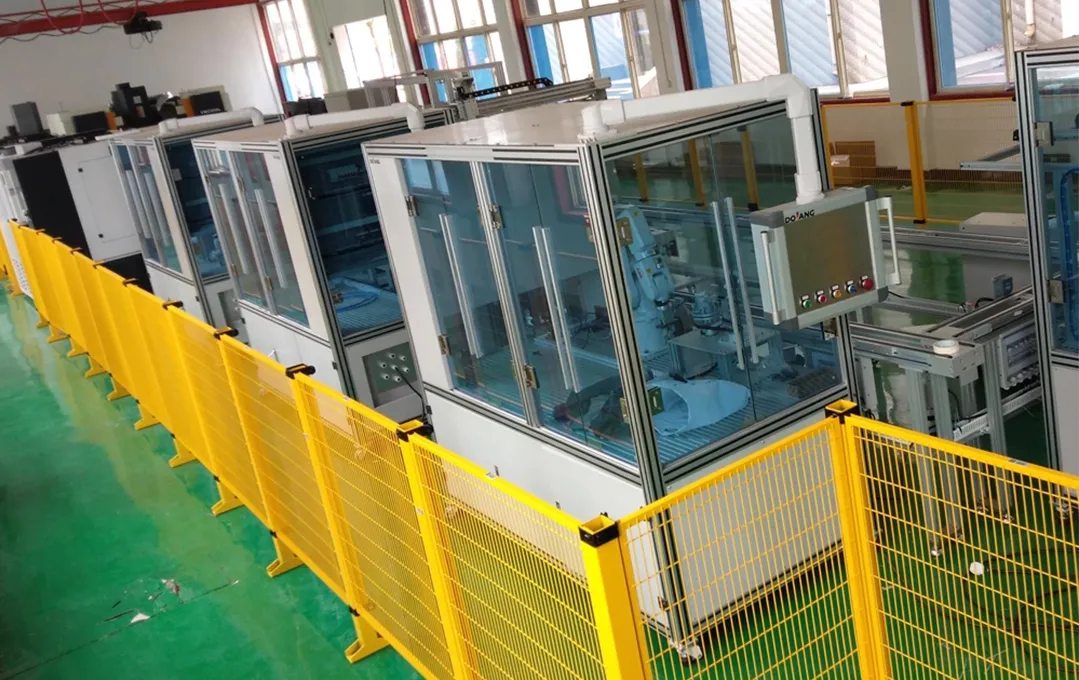

La línea de producción de fabricación inteligente se compone principalmente de Siemens RFID, S7-1200PLC, inversor, servosistema Huichuan, pantalla táctil, 4 juegos de robots industriales (FANUC, ABB y NACHI), AGV, sistema de inspección por visión industrial, máquina de marcado láser de fibra, robot. Accesorio final para caminar y robot, torno CNC (2 juegos), centro de mecanizado (1 juego), mediante la simulación de la línea de producción industrial, el proceso de ensamblaje y embalaje de la linterna, demuestra la combinación y aplicación de varias tecnologías básicas en la tecnología moderna. Campo de control industrial, que cubre diversas tecnologías de control avanzadas y tecnologías de procesamiento especiales.
La plataforma de formación profesional TVET integrada con integración de luz, máquinas, electricidad, aire e información, formación en gestión logística, modelado industrial, tecnología de detección de IoT, robótica, reconocimiento de imágenes visuales, fabricación CNC, reconocimiento de patrones y una plataforma de investigación integral como el diseño artístico. Al combinarse con la dirección de desarrollo de las materias de enseñanza, puede cubrir la mayoría de las especialidades de las facultades de ciencias e ingeniería y las correspondientes especialidades en administración. Es una plataforma de enseñanza experimental avanzada y una plataforma de investigación científica para universidades de ingeniería, escuelas técnicas, instituciones de educación vocacional, politécnicos, etc.
Composición
Estación maestra, Estación de transporte, Estación de almacenamiento, Estación de procesamiento, Estación de marcado, Estación de detección, Estación de detección, Estación de montaje, Embalaje estación, estación de alimentación, valla de seguridad
Introducción al flujo de trabajo
En primer lugar, el equipo de entrenamiento del brazo robótico 1 recoge los espacios en blanco en la línea de bucle, y el equipo de entrenamiento del brazo robótico 1 completa la carga y descarga del torno CNC l y la fresadora CNC a través del dispositivo de desplazamiento del séptimo eje;
El torno CNC n.° 1 procesa la cubierta del cabezal y la parte del cabezal; el torno CNC está equipado con un portaherramientas giratorio automático, que transporta principalmente el círculo interior y exterior, la rosca, la cara final, el cono, etc.; una vez procesada la pieza, el equipo de entrenamiento del brazo robótico 1 coloca la pieza procesada en la bandeja transportadora;
El cuerpo de la linterna y la cola son procesados por los tornos CNC No.1 y No.2; el portaherramientas giratorio automático se instala en el torno CNC y se utiliza principalmente para círculos interiores y exteriores, roscas, caras extremas, conos, superficies esféricas, moleteados, etc.; después del procesamiento, colóquelo en la bandeja de la estación de transporte, donde el cuerpo se coloca directamente en la fresadora CNC;
Una vez completado el procesamiento del cuerpo de la linterna en el torno CNC n.° 2, el equipo de entrenamiento del brazo robótico 1 lo toma y lo coloca en la fresadora para procesar el plano de marcado (el plano de mecanizado es conveniente para una personalización posterior y codificación láser); una vez completada la pieza de mecanizado, el robot 1 coloca la pieza de trabajo en la bandeja y luego la transfiere al siguiente paso de trabajo a través de la unidad transportadora;
Una vez completados los cuatro tipos de piezas mecanizadas, se suelta el dispositivo de parada de la bandeja en la unidad transportadora y se inicia la inspección visual del ensamblaje.
Proyectos de capacitación
- Diseño y aplicación de sistema de control numérico FANUC (centro de mecanizado, torno CNC, centro de mecanizado CNC)
- Investigación de aplicaciones de robots.
- Tecnología de comunicación de red y tecnología de bus.
- Monitoreo de configuración y tecnología de interfaz hombre-máquina.
- Tecnología de servocontrol
- Diseño y aplicación de PLC Siemens.
- Tecnología y aplicación de sensores.
- Tecnología de control neumático.
- Sistema de control de movimiento
- Tecnología de entrenamiento de estructuras mecánicas.
- Capacitación en habilidades técnicas de detección de fallas.
