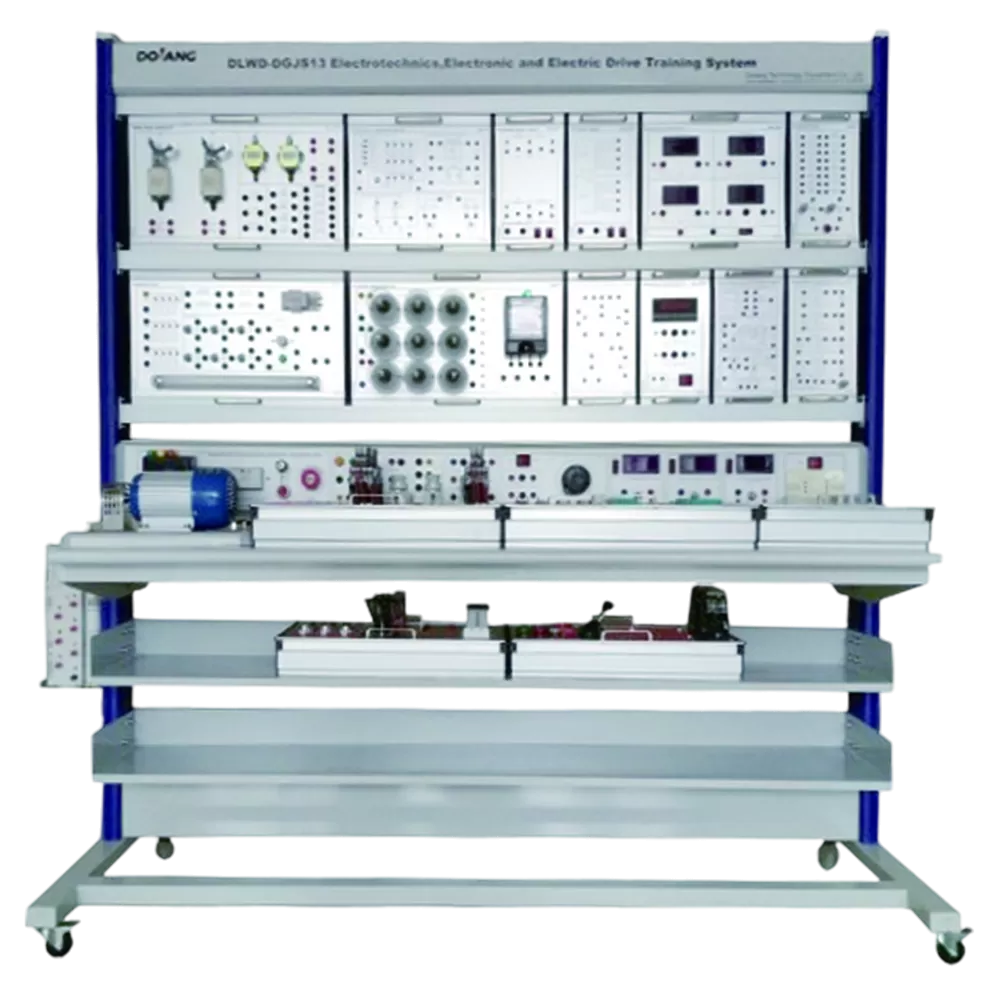

DLWD-DGJS13 Sistema de experimentos de electrotecnia, electrónica y accionamiento eléctrico
Compartir:
Modelo: DLWD-DGJS13 Sistema experimental de electrotecnia, electrónica y accionamiento eléctrico
1. Potencia de entrada: cinco cables trifásicos 380V±10% 50Hz
2. Potencia de salida: CA 0-450 V, salida de terminal de seguridad AC0-220 V, toma de salida de seguridad AC220 V CC 1,25-30 V y muchos grupos de salida de terminal de seguridad de alimentación CC
3. Capacidad del equipo:
4. Dimensión: 1660 * 800 * 1840 mm aproximadamente
El equipo de capacitación en electrónica electrotécnica Electric Drive es un banco de trabajo de enseñanza de EFTP de tipo modular, integra capacitación en tecnología electrotécnica y capacitación en electrónica Electric Drive, y puede satisfacer el requisito de capacitación del plan de estudios vocacional de "Conceptos básicos de electrotecnia", "capacitación en habilidades de electricista" y otros requisitos relevantes de enseñanza de electricistas en la universidad, colegio, institución vocacional, escuela técnica de ingenieros. El contenido de la capacitación cubre experimentos de electrotecnia y experimentos de electrónica, incluida la capacitación en leyes de Kirchhoff, equipos de prueba de verificación del teorema de superposición. Banco de trabajo de capacitación para la verificación del teorema de Thevenin, banco de laboratorio de verificación del teorema de Norton, investigación de circuitos resonantes en serie, prueba lógica TTL CMOS, etc.
Configuración
DLWD-DGJS13 Banco de laboratorio de capacitación eléctrica que incluye módulo de caja de alimentación, módulo de experimento de componentes, módulo de experimento de teorema de principio, módulo de experimento de fuente controlada, módulo de experimento R L C, módulo de experimento de CA, módulo de experimento de características de circuito, módulo de fuente de señal, módulo de alimentación, módulo de instrumento, digital /Módulo de experimento de circuito analógico, módulo de control de tracción eléctrica, etc.
Proyectos de formación
Formación experimental de electricista.
- Uso básico de instrumentos eléctricos y cálculo de errores de medición.
- El método para reducir el error de medición del medidor.
-La medición del potencial, el voltaje y el dibujo de la figura potencial del circuito.
- Verificación de la ley de Kirchhoff.
-Verificación del teorema de superposición
- Conversión equivalente de fuente de voltaje y fuente de corriente.
- Validación del teorema de Thevenin.
- Verificación del teorema de NORTON.
- Verificación del teorema de reciprocidad.
- Investigación de experimentos de fuente controlada VCCS, VCVS, CCVS, CCCS
-Prueba de respuesta del circuito RC de un solo orden.
-Investigación de la respuesta de circuitos dinámicos de segundo orden.
- La prueba de las características de impedancia de los componentes R, L, C.
-Pruebas de características de red selectivas de frecuencia en serie RC y en paralelo
- Investigación de circuitos resonantes de las series R, L, C.
-Voltaje de circuito ca trifásico, medición de corriente.
-Medición de potencia en circuitos trifásicos.
- Calibración de contadores de vatios-hora monofásicos.
Experimento electrónico
-Convertidor de impedancia negativa y su aplicación.
- Experimento de arrastre eléctrico:
-Circuito de control de avance del contactor de motor asíncrono trifásico
-Circuito de control autoblocante del contactor de motor asíncrono trifásico.
-Y-△ iniciar el circuito de control automático
-Control secuencial de motor asíncrono trifásico.
-Sistema multicapa para motor asíncrono trifásico.
-Línea de control de ida y vuelta automática de banco de trabajo analógico
-Entrenamiento de puerta lógica integrada TTL CMOS
