Equipo de entrenamiento eléctrico
Modelo: DLWD-XD35 Sistema moderno de evaluación y capacitación de habilidades técnicas para electricistas
1. Potencia de funcionamiento: cinco cables trifásicos: AC380V±10%, 50Hz
2.Maerial: Estructura de acero del gabinete
3. Control general de potencia, con función de protección contra fugas.
4. Capacidad: ≤1.5KVA
Introducción a los detalles
Descripción general
El sistema de capacitación técnica para electricistas es un banco de trabajo de enseñanza de control eléctrico estándar. La parte frontal del gabinete eléctrico completa principalmente la capacitación eléctrica del electricista y la capacitación del tractor eléctrico, y la parte posterior del gabinete eléctrico es el sistema de evaluación del circuito de la máquina herramienta, que puede ser combinado con la caja colgante del circuito de la máquina herramienta para completar el experimento de capacitación en resolución de problemas de la máquina herramienta. Se utiliza principalmente para la introducción al electricista de mantenimiento, el uso de herramientas e instrumentos eléctricos de uso común, la instalación de circuitos interiores, la instalación y el mantenimiento de circuitos básicos de control de motores, el desmontaje, montaje, depuración y manejo de fallas de motores asíncronos trifásicos, etc., basados en Por sus características, es una unidad de enseñanza ideal para la formación en laboratorios de electrónica.
Características técnicas

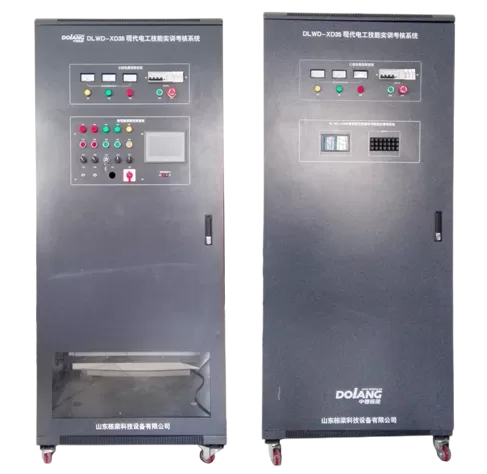

El gabinete de control eléctrico industrial tiene un diseño de doble cara. La parte de operación y la parte de control están dispuestas por separado. El frente de la puerta del gabinete está equipado con un área de visualización de energía trifásica, un área de operación de la fuente de alimentación y un área de operación del interruptor de botón. La parte posterior de la puerta del gabinete está equipada con un área de toma de corriente y un terminal de salida del interruptor de botón para facilitar el contacto con la parte de control.
Proyectos de formación
- Circuito de control autoblocante del contactor de motor asíncrono trifásico.
- Y-△ inicia el circuito de control automático
- Circuito de control de avance y retroceso de motor asíncrono trifásico con enclavamiento de contactor
- Arranque directo del motor asíncrono trifásico, conexión del circuito de control de parada
- Circuito de control de avance y retroceso de motor asíncrono trifásico de doble enclavamiento
- Circuito de control eléctrico de la perforadora radial.
- Cableado, averías y mantenimiento del circuito de control de la máquina torno C620.
- El funcionamiento del panel BOP del inversor V20 en el motor.
- Experimento de control del motor de avance y retroceso del V20.
