Equipo de entrenamiento eléctrico
Modelo: DLWD-DTKZ02 Sistema de entrenamiento de control de movimiento de bucle abierto
1. Fuente de alimentación de CA: trifásica AC380V±10% 50Hz;
2. Temperatura: -10 ℃ ~ 40 ℃; Humedad ambiente: ≤90% (25℃);
3. Dimensiones: no menos de largo × ancho × alto = 1850 mm × 810 mm × 900 mm
4. Capacidad de la máquina: ≤1.5KVA
Introducción a los detalles
Descripción general

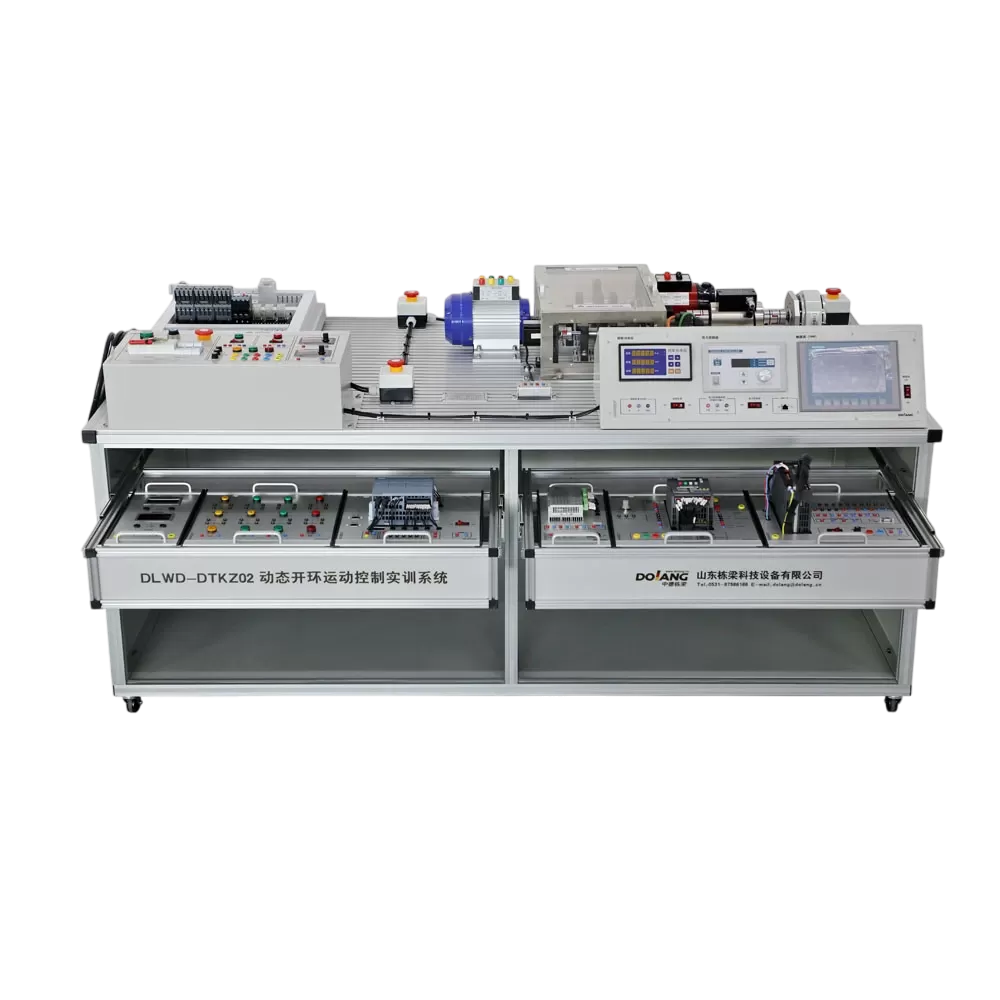

El banco de entrenamiento con control de bucle abierto DLWD-DTKZ02 es un tipo de plataforma de entrenamiento de laboratorio eléctrico TVET que se compone de aleación de aluminio y chapa metálica. El equipo de enseñanza de control de movimiento adopta una combinación modular, que incluye módulo inversor, módulo de servoaccionamiento, módulo de potencia, módulo de máquina eléctrica asíncrona trifásica, módulos de motor de CC y módulos de accionamiento paso a paso, los módulos de capacitación se pueden combinar, instalar y depurar de manera flexible de acuerdo con Requisito de escuela de formación profesional.
Muchos tipos de tecnologías eléctricas de aplicación involucradas en el banco de capacitación didáctica de ingenieros, como capacitación en accionamiento de motores, capacitación en máquinas eléctricas, capacitación en transmisiones mecánicas, capacitación en controladores programables PLC, capacitación en regulación de velocidad de conversión de frecuencia, etc.
Características técnicas
Este banco de trabajo de capacitación eléctrica configura el modo de sistema dual, que integra el equipo principal del sitio industrial, como inversores y servomotores, y puede simular realmente varios métodos de control del sitio industrial, lo que permite a los estudiantes de escuelas vocacionales llevar a cabo un aprendizaje sistemático del control de automatización. , para que los estudiantes tengan una buena comprensión del proyecto de formación en control industrial.
Proyectos de formación
- formación sobre el uso de medidores de potencia multifunción
-Entrenamiento en medición de corriente trifásica.
- Capacitación en el uso de sensores de par y velocidad de rotación.
- Capacitación en el uso de frenos de polvo magnéticos.
- Transmisión por correa / Ajuste de rotación del acoplamiento.
- Control de arranque y parada del motor CC con excitación independiente
- Entrenamiento de control de velocidad del motor DC con excitación separada
-El inversor controla el avance lento del motor, arranca y para la formación práctica.
-Control de varias etapas de velocidad del motor
-Frecuencia de alimentación, control de conmutación de conversión de frecuencia.
- Regulación de velocidad del motor en bucle abierto basada en control analógico
- Capacitación en protección del inversor y función de alarma.
-Regulación de velocidad de bucle abierto del convertidor de frecuencia basado en PLC
- Medición de velocidad, par, potencia y control de cada motor.
- Experimento de entrenamiento de comunicación Ethernet PLC y pantalla táctil.
- Experimento de formación en comunicación PROFINET con PLC y servoaccionamiento.
- Operación jog de un solo eje/experimento de referencia
- Experimento de movimiento lineal de un solo eje/2 ejes
- Experimento de manipulación, paletizado y planificación de trayectorias con manipulador de coordenadas cartesianas
-Experimento de entrenamiento de clasificación de manipulador de coordenadas angulares.
