DLWD-DGJS05 Sistema de capacitación en control y transmisión eléctrica

Compartir:

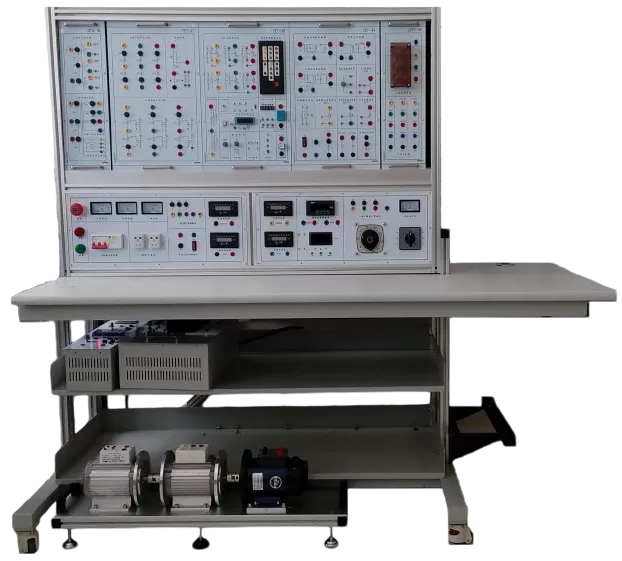

Modelo: DLWD-DGJS05 Sistema de entrenamiento de control y accionamiento eléctrico

1. La entrada de energía: trifásico de cinco cables AC380 ± 10% 50HZ ± 10%, cuando la luz de entrada

Salida de energía: fusible, interruptor de protección contra fugas, protección contra subtensión y pérdida de voltaje.

2. Dimensiones: 1600x800x800mm

3. capacidad total: ≤ 1,5 kVA

4. control de potencia: uso de apagado automático de aire, con sistema de protección contra cortocircuitos,

sistema de protección contra fugas, protección de puesta a tierra, protección de parada de emergencia, etc.


DLWD-DGJS05 Sistema de capacitación en control y transmisión eléctrica

Introducción a los detalles

Descripción general

El banco de trabajo de capacitación en control de accionamiento eléctrico está diseñado de acuerdo con los requisitos del plan de estudios experimental, como "Tecnología de electrónica de potencia" y "Sistema de control automático de accionamiento de energía eléctrica", que cubre el proyecto de formación de educación vocacional de EFTP que incluye "Tecnología de electrónica de potencia (o potencia de semiconductores). flujo) establecido por varias universidades y facultades de ingeniería proyectos de capacitación experimental requeridos por cursos profesionales como "Regulación de velocidad de CC", "Control de velocidad de CA", "Control de máquinas eléctricas", "Sistema de control automático de accionamiento de energía eléctrica" promovido por la facultad de ingeniería, instituto vocacional, escuela de formación vocacional.

Configuración

El banco de entrenamiento del laboratorio de ingenieros se compone principalmente de una plataforma de enseñanza, un módulo de fuente de alimentación, una fuente de alimentación aislada trifásica, una fuente de alimentación de señal síncrona trifásica, un circuito disparador de transistor Unijunction, un circuito disparador de onda sinusoidal, un circuito disparador de cambio de fase síncrono de onda de diente de sierra, uno Tiristor de dos vías, tiristor de dos vías y otros circuitos

Circuito de control DSP (procesador de señal digital), circuito de detección de señal de sincronización y secuencia de fase, circuito de detección de corriente de aislamiento fotoeléctrico, circuito de detección de voltaje de aislamiento fotoeléctrico, máquina eléctrica de derivación de CC, motor asíncrono de CA trifásico, etc.


Proyectos de formación

1. Experimento de electrónica de potencia:

- Circuito disparador de transistor de unión única

 -Circuito disparador de cambio de fase síncrono de onda sinusoidal

- Experimento de circuito rectificador controlable de media onda monofásico

- Experimento de circuito rectificador controlable por puente monofásico

 -Experimento de circuito rectificador totalmente controlado de puente monofásico

 -Experimento de circuito de rectificación controlable de media onda trifásico

 -Experimento de circuito rectificador semicontrolado de puente trifásico

- Experimento de circuito de regulación de voltaje CA monofásico

- Experimento de circuito de regulación de voltaje CA trifásico

- Experimento de circuito de regulación de voltaje CA monofásico controlado por corte

2. Experimento de entrenamiento de control y accionamiento eléctrico.

 -Experimento de arranque y regulación de velocidad del motor en derivación de CC.

 -Experimento del generador de CC

- Experimento del sistema de control de velocidad de CC con tiristor de bucle abierto

- Experimento de sistema de regulación de velocidad de CC irreversible con tiristor de control de circuito cerrado único (circuito cerrado único de voltaje, circuito cerrado único de velocidad, circuito cerrado único de corriente)

- Experimento de sistema de regulación de velocidad de CC irreversible con tiristor de control de circuito cerrado doble de corriente y velocidad

- Sistema de regulación de velocidad de ancho de pulso de CC reversible con control de circuito cerrado doble de velocidad actual (puente H, IGBT)

- Experimento de regulación de velocidad de regulación de voltaje de motor asíncrono trifásico y arranque suave

- Experimento del sistema de regulación de velocidad de conversión de frecuencia SPWM de modulación de ancho de pulso de onda sinusoidal monofásica y trifásica

- Experimento de regulación de velocidad de conversión de frecuencia de modulación de ancho de pulso de onda de silla trifásica

- Experimento de regulación de velocidad de conversión de frecuencia de vector de voltaje espacial trifásico (SVPWM)

- Control de arranque directo de motor asíncrono trifásico

- Circuito de control de avance lento del contactor de motor asíncrono trifásico

 -Circuito de control autoblocante del contactor de motor asíncrono trifásico

 -Y-△ iniciar el circuito de control automático

- Circuito de control de avance y retroceso del motor asíncrono trifásico interbloqueado por contactor

- Circuito de control de avance y retroceso del contactor de motor asíncrono trifásico con enclavamiento de botón

- Control secuencial de motor asíncrono trifásico

- Sistema de dos sitios con motor asíncrono trifásico
