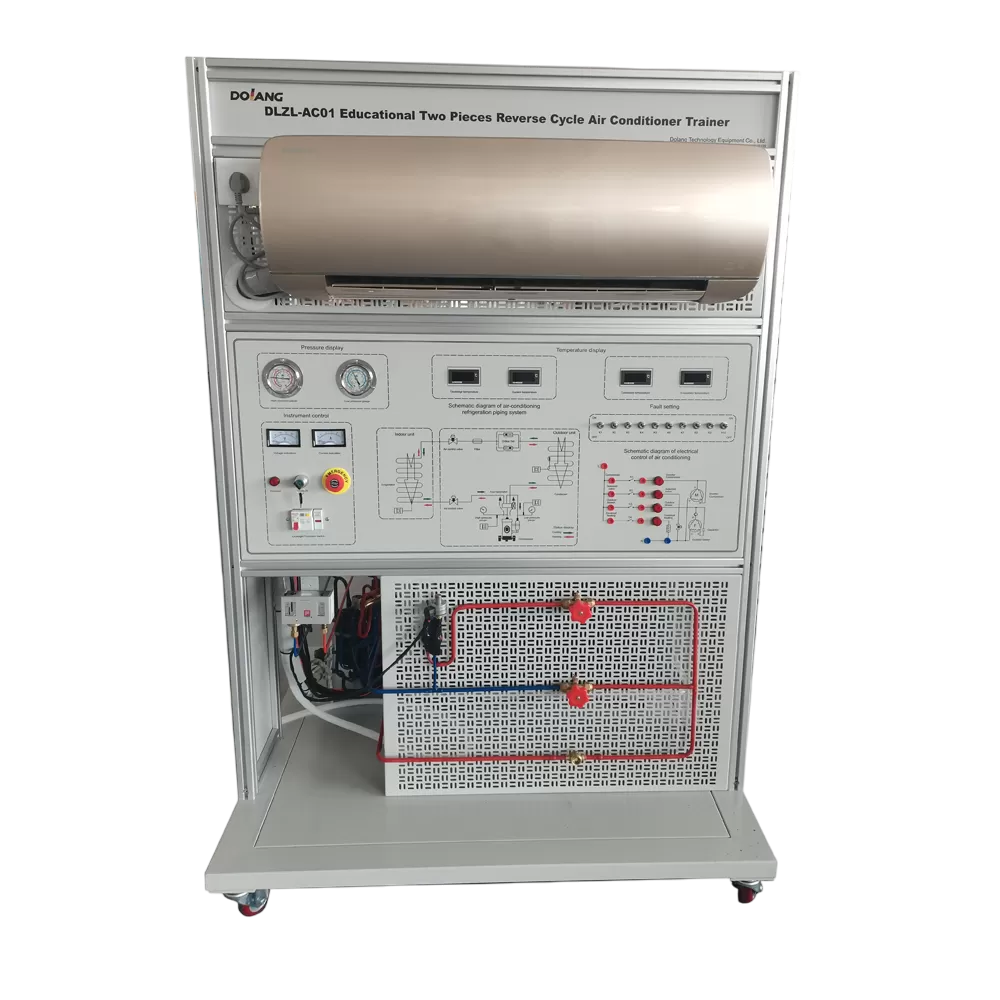

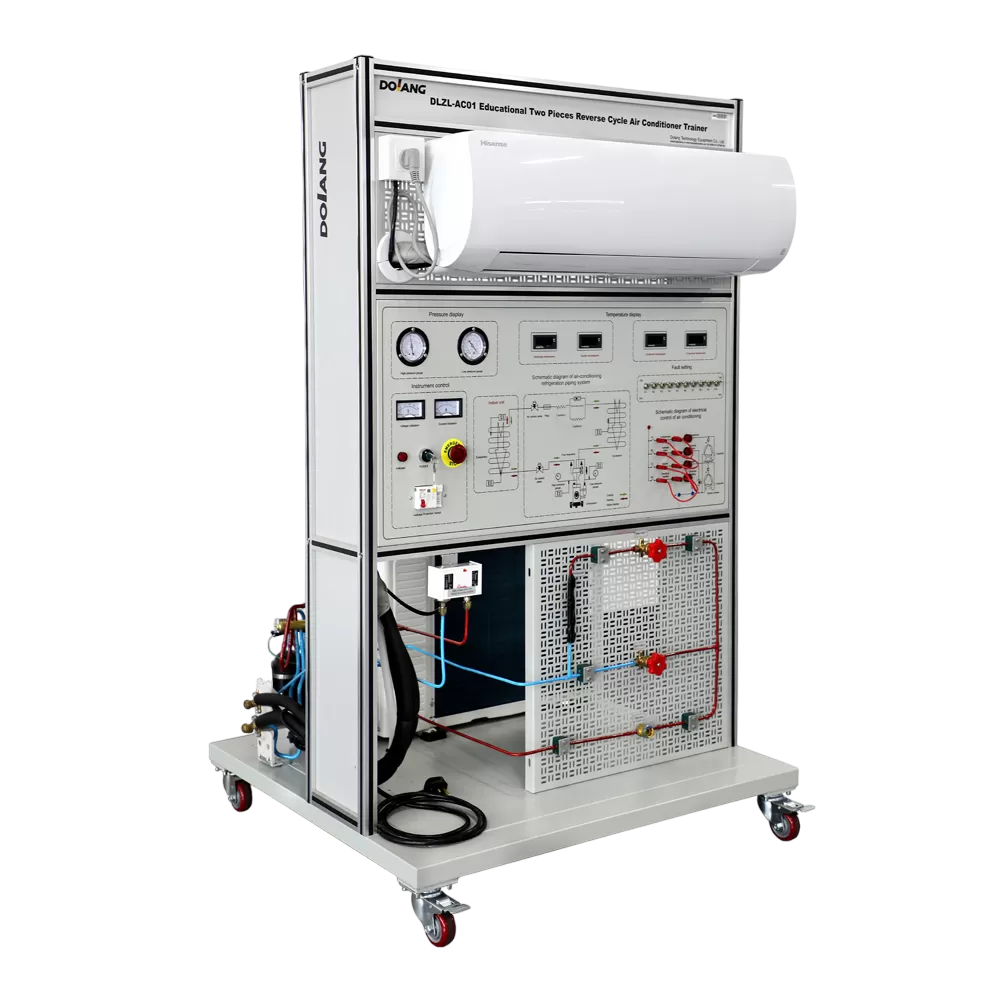

DLZL-AC01 Sistema de entrenamiento de aire acondicionado tipo split

Modelo: DLZL-AC01 Sistema de entrenamiento de aire acondicionado tipo split

1.Tamaño del equipo: 1200*1050*1770 mm

2.Presión máxima permitida en el lado de alta presión: 4MPa

3.Presión máxima permitida en el lado de baja presión: 1,5 MPa

4.Volumen de aire circulante: 700m3/h

5.Potencia de calefacción eléctrica: 1100W (PTC)

6.Capacidad de refrigeración: 12000BTU

7.Refrigerante: R410a

8.Voltaje/frecuencia nominal: 220V ~ /50Hz

Preguntar ahora

DLZL-AC01 Sistema de entrenamiento de aire acondicionado tipo split

Introducción a los detalles

Descripción general del equipo

El aire acondicionado de ciclo inverso de dos piezas DLZL-AC01 está diseñado y desarrollado para profesionales de refrigeración y aire acondicionado, capacitación en diversas habilidades y departamentos nacionales de evaluación de habilidades vocacionales de colegios y universidades. Es aplicable a "principio y aplicación de refrigeración", "tecnología de aire acondicionado de refrigeración", "Requisitos de enseñanza y capacitación para el mantenimiento y operación de equipos de refrigeración y aire acondicionado. El dispositivo del sistema de capacitación de aire acondicionado de tipo dividido integra el sistema de refrigeración, el sistema de control eléctrico y el sistema de simulación de fallas, y tiene un diseño razonable y una apariencia hermosa.

Características del equipo

-El dispositivo de entrenamiento de aire acondicionado demuestra visualmente la estructura del sistema y el principio de funcionamiento del aire acondicionado, lo cual es conveniente para enseñar, demostrar y comprender el conocimiento de los libros de texto de los estudiantes.

-El dispositivo de capacitación cuenta con una función de simulación de fallas, proporciona un área de cableado de componentes de ejecución al aire libre y proporciona un proyecto de capacitación aplicada con capacitación sólida.

-Se proporciona una válvula de aceleración manual y un dispositivo de aceleración automática en el sistema de refrigeración para simular el modo de refrigeración y la configuración de fallas en diferentes entornos.

-En la parte posterior se puede observar el principio estructural de todo el sistema de refrigeración y los objetos reales de los componentes principales. Se nombran los componentes correspondientes. -La mirilla se proporciona para observar el estado del refrigerante. Los accesorios y componentes externos para fugas están claramente ubicados y etiquetados. Fácil de identificar. Los estudiantes no necesitan desmontar la unidad exterior y pueden ver claramente cada componente.

-El panel frontal proporciona un esquema impreso de la refrigeración y los circuitos como guía.

Proyectos de capacitación

Sección 1 Experimento del sistema de refrigeración

- Comprensión de los componentes del equipo de aire acondicionado split.

- Funcionamiento del ciclo de refrigeración.

- El efecto de la unidad interior cubierta de polvo en el ciclo de refrigeración.

- El efecto de la máquina exterior cubierta de polvo en el ciclo de refrigeración.

-El efecto de la válvula de mariposa en el ciclo de refrigeración.

-El efecto del gas en serie de alta y baja presión en el ciclo de refrigeración.

Sección 2 Prueba de falla eléctrica

-Falla total de energía de la unidad interior (K1)

-Falla de alimentación del tablero de control externo de la máquina (K3)
