DLZL-WA02 Sistema de capacitación en bomba de calor para ciclo de refrigeración

Modelo: DLZL-WA02 Sistema de formación de bomba de calor de ciclo de refrigeración

1.Fuente de alimentación: monofásica 3800V ± 10%, 50Hz, 16A;

2.Tamaño del banco de pruebas (mm): 1600 (largo) × 900 (ancho) × 1850 (alto);

3.Ruedas: 4, 2 de las cuales tienen freno.

Preguntar ahora

DLZL-WA02 Sistema de capacitación en bomba de calor para ciclo de refrigeración

Introducción a los detalles

Descripción general del equipo

El equipo de capacitación en refrigeración DLZL-WA02 presenta a los estudiantes los conceptos básicos del aire acondicionado y la refrigeración mediante un sistema de condensador enfriado por agua. Los estudiantes aprenderán conocimientos prácticos sobre el funcionamiento de los ciclos de refrigeración por compresión de vapor utilizados en el sistema de capacitación en refrigeración. El equipo de entrenamiento de aire acondicionado del refrigerador descarga el calor del refrigerante en el agua de enfriamiento y el refrigerante se condensa en un líquido a alta presión. Durante la operación, se investigó un diagrama de mapa de presión (p-h) del ciclo termodinámico de un condensador enfriado por agua para fabricar un sistema de refrigeración. Se han proporcionado varios instrumentos de control especiales y ventanas de visualización transparentes para configurar y monitorear varios experimentos.

Características del equipo

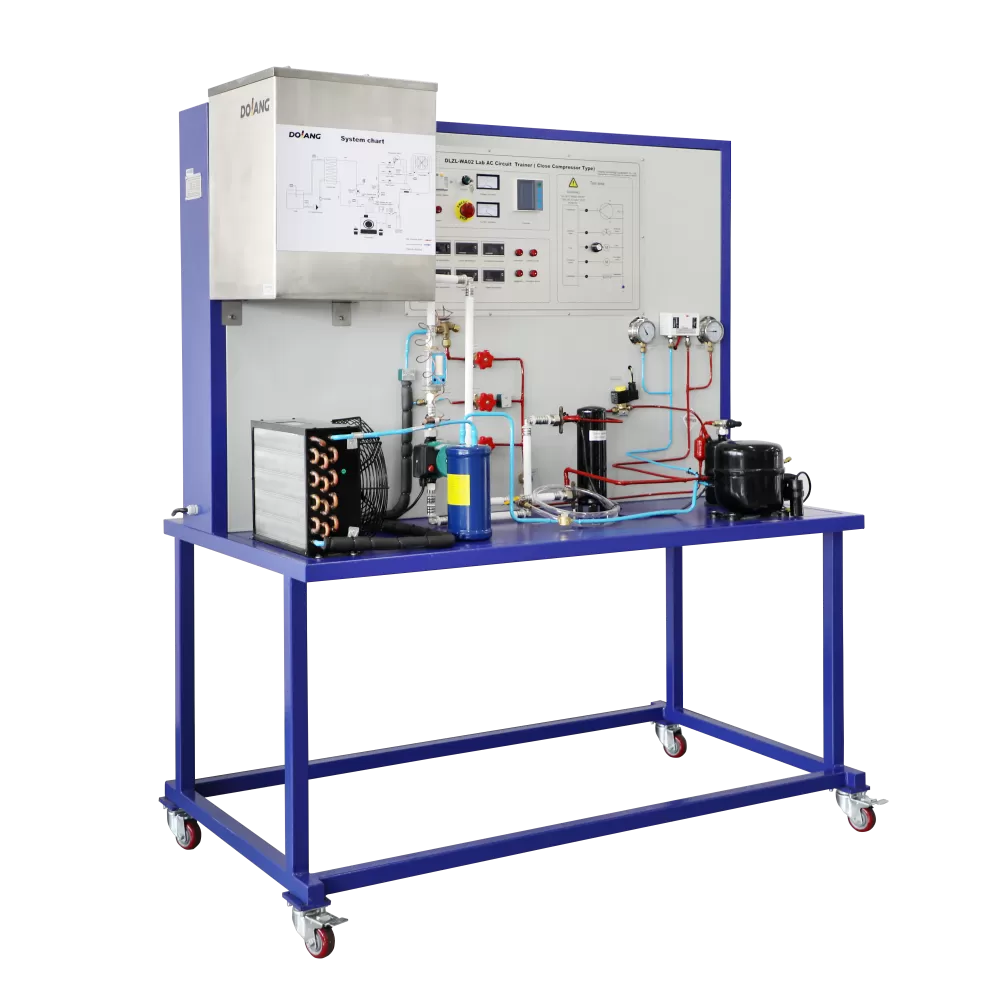

(1) El equipo de entrenamiento está hecho de perfil de aluminio, que incluye un panel de demostración para el montaje de componentes. Estos componentes están cuidadosamente dispuestos de manera similar a un circuito de refrigeración para facilitar la comprensión. El circuito está serigrafiado en el panel. La línea de refrigeración está codificada por colores para indicar el estado del refrigerante.

(2) Tablero: disyuntor y dispositivo de protección contra fugas, voltímetro, amperímetro, luz indicadora, interruptor selector de llave, termómetro digital, válvula manual, diagrama eléctrico con puntos de prueba, diagrama del sistema claro y codificado por colores y diagrama de conexión, capaz de practicar fácilmente. Medición, inspección y mantenimiento de equipos eléctricos utilizados en sistemas de bombas de calor.

Proyectos de capacitación

-Conocer los componentes de los sistemas de refrigeración enfriados por agua y su función;

- Evacuación y carga del sistema de refrigeración por aire refrigerado por agua;

-Medición de presión y temperatura del refrigerante;

-Comprender y dibujar presión - ciclo termodinámico en el mapa;

-Calcular la capacidad de refrigeración a partir del diagrama p-h;

-Calcular el coeficiente de rendimiento.
