Equipo de capacitación en aire acondicionado y refrigeración

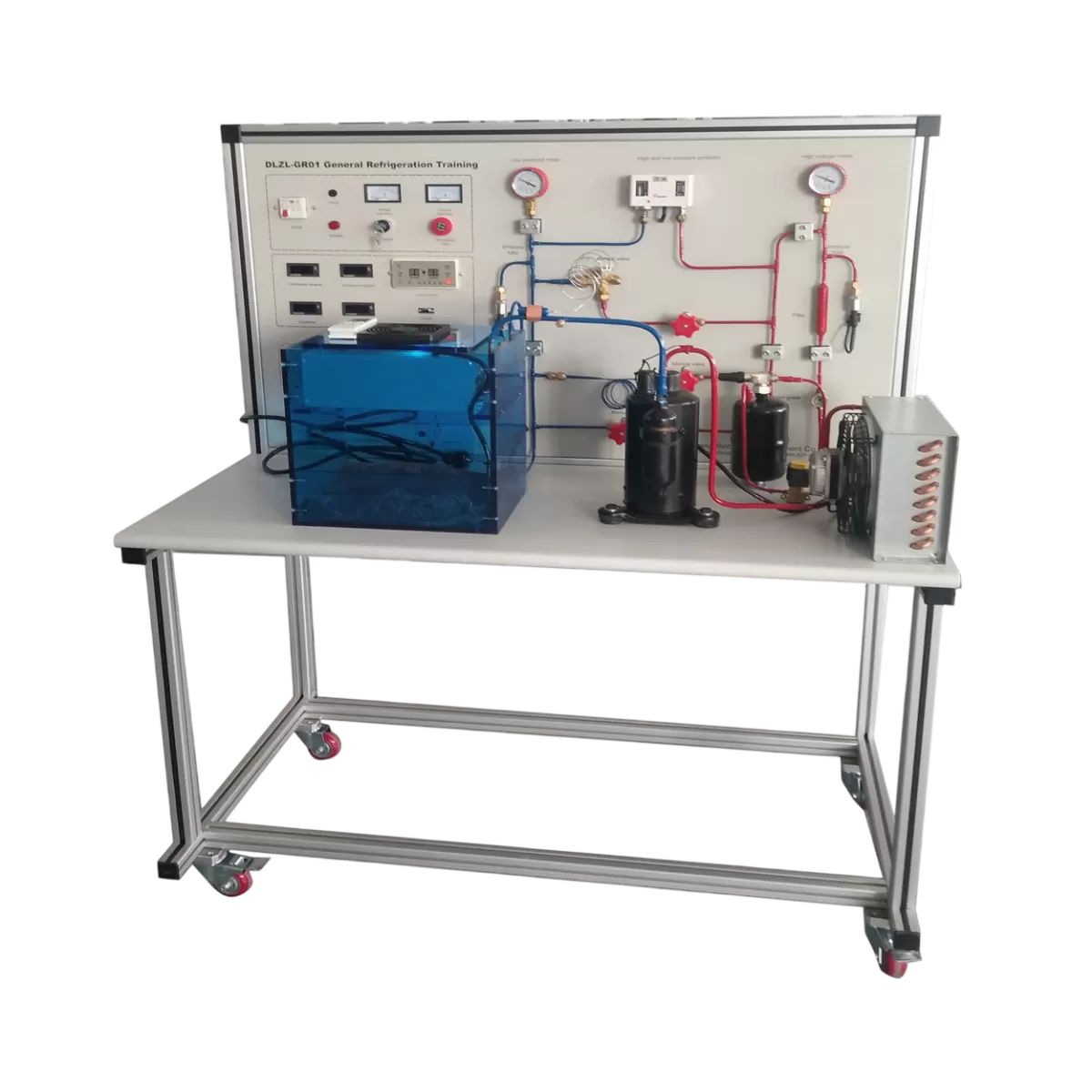

Modelo: Entrenador de ciclo de refrigeración DLZL-GR01
Alimentación: monofásica 220V + 10%, 50Hz, 16A;
El tamaño del banco de pruebas (mm): 1280 (largo)x 730 (ancho)x 1530 (alto);
Cuerpo del banco de pruebas: banco móvil de acero con cuatro ruedas (dos con freno y dos sin freno).
Introducción a los detalles
Descripción general del equipo
Este sistema de capacitación en refrigeración permitirá a los estudiantes seguir el ciclo de refrigeración, explorar el diseño y las funciones de todos los componentes principales y dispositivos de control, revisar los procedimientos de instalación y realizar ejercicios de mantenimiento y resolución de problemas. El equipo de formación en refrigeración es una unidad totalmente operativa, que incluye todos los componentes básicos del aire acondicionado split. Los componentes están claramente dispuestos de manera que se puedan mantener y los pozos están montados en el marco del banco. Para permitir a los estudiantes controlar y monitorear varios experimentos, proporcionamos algunos dispositivos de control especiales, instrumentos y puertos de observación transparentes.
Características
(1) El dispositivo de capacitación técnica está construido con un banco de trabajo de acero móvil, que contiene un tablero de demostración para ensamblar componentes. Estos componentes están ordenados de manera similar al circuito de refrigeración para una fácil comprensión. El circuito de refrigeración se muestra en la impresión en color. La tubería de refrigeración está codificada en rojo y azul para indicar el estado del refrigerante.
(2) El compresor y el tanque de almacenamiento de líquidos se utilizan como barras paralelas para recolectar y almacenar refrigerantes.
(3) Los componentes están claramente dispuestos y etiquetados para una fácil identificación.
(4) Sistema de adquisición de información RS485: una vez ensamblado el sistema, se puede realizar el sistema de refrigeración construido por la computadora. También incluye el diagrama esquemático del sistema, que se puede imprimir en el ordenador.
Proyectos de formación
- Familiarizado con los componentes del ciclo de refrigeración;
- Familiarizarse con los principios básicos de refrigeración y comprender la importancia de los dispositivos de estrangulación en los sistemas de refrigeración.
- Observar el cambio de estado del refrigerante observando y tocando las tuberías externas. Lea el cambio de presión del refrigerante a lo largo de la tubería a través del manómetro y verifique el valor del voltímetro y del amperímetro;
- Lecturas digitales de temperatura en el fancoil y en los indicadores de salida del aire de condensación;
- Estudiar la influencia del dispositivo estrangulador en refrigeración.
