Equipo de capacitación en aire acondicionado y refrigeración

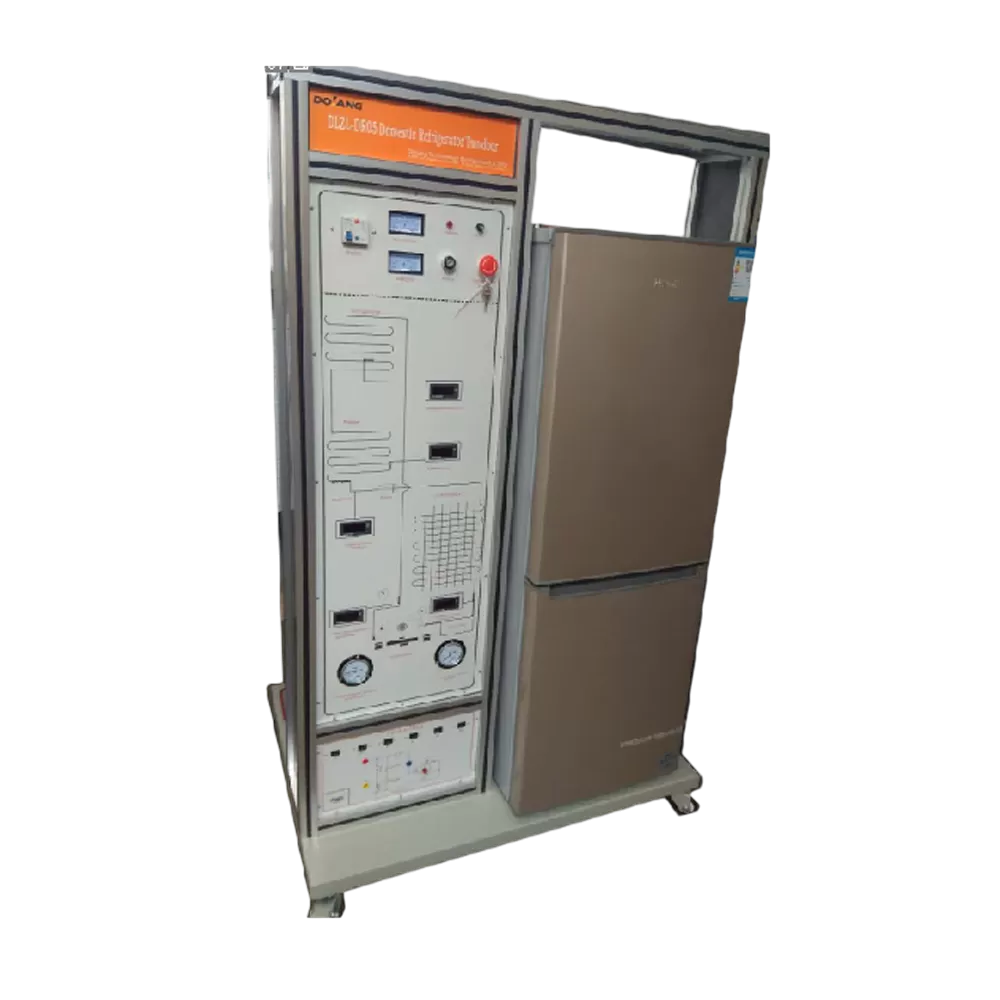

Modelo: Entrenador de refrigerador doméstico DLZL-DR05
-Fuente de alimentación: monofásica 220V±10%, 50Hz, 16A;
-Tamaño del banco de pruebas (mm): 1065 (largo) × 900 (ancho) × 1800 (alto);
-Cuerpo del banco de pruebas: cuerpo del banco de acero móvil con cuatro ruedas (dos con freno y dos sin freno).
Introducción a los detalles
Descripción general del equipo
El equipo de capacitación vocacional para entrenador de refrigeradores domésticos DLZL-DR05 está fabricado a partir de un refrigerador-congelador doméstico grande real, el sistema de aprendizaje de refrigeración básica es ideal para explorar las propiedades operativas y funcionales típicas de los sistemas HVAC. Se pueden demostrar los principios de funcionamiento, así como realizar simulacros operativos básicos. Se proporcionan gabinetes originales, muchos componentes clave se han reubicado y colocado junto al equipo para su visualización.
El sistema de aprendizaje de refrigeración funciona igual que un refrigerador/congelador doméstico de aproximadamente 100 a 200 litros, con una sección de congelador. Parte del interior está equipado con un panel de cristal. Frente al evaporador se instalan mirillas y manómetros de presión alta/baja, lo que es más conveniente para la observación continua del estado del refrigerante. El funcionamiento de la unidad está controlado por un termostato y es posible controlar la temperatura del refrigerante en varios estados a lo largo de la línea de refrigerante a través de un termómetro digital multipunto. Las lecturas de temperatura y presión se utilizan para trazar un diagrama de presión-entalpía (P-H) del ciclo del refrigerante para que se puedan observar las propiedades termodinámicas del refrigerante.
Características del equipo
-El banco de trabajo incluye un tablero de demostración con los componentes montados.
-El circuito frigorífico se muestra en un esquema impreso en color.
-El panel de control con instrumentos incluye interruptor principal y dispositivo de protección del circuito de fuga, interruptor de llave neumático, botón de parada de emergencia, dispositivo de protección contra sobrecarga, dispositivo indicador de operación, también cuenta con 6 fallas eléctricas y 1 falla mecánica, voltímetro, amperímetro y medidores del panel de visualización de temperatura. como estándar para entrenadores de control y facilidad de medición.
-Cuadro de instrumentos: disyuntor y dispositivo de protección diferencial, voltímetro, amperímetro, indicador luminoso, selector de llave, indicador de temperatura digital, 10 sistemas de inserción de fallas eléctricas y 1 sistema de fallas mecánicas, 20 puntos de medición eléctrica con puntos de prueba.
-Esquemas eléctricos, diagramas de sistema claros y codificados por colores y esquemas de conexión.
-El producto está configurado con cuatro termopares capaces de medir la temperatura en cuatro puntos diferentes.
-El sistema de adquisición de información RS485 puede realizar el sistema de refrigeración construido por la computadora y por sí mismo, y transmitir los datos a la computadora a través del puerto serie de adquisición de información RS485. Los datos transmitidos incluyen voltaje, corriente, ángulo de fase, frecuencia, potencia, alto y bajo voltaje, tiempo y otros valores.
-Diagrama esquemático del equipo de formación en refrigeración, que se puede imprimir a través del ordenador.
Proyectos de formación
-Operación del refrigerador
- Control ON-OFF del termostato del frigorífico.
-Fallo en el suministro eléctrico del frigorífico.
-Falla del compresor del frigorífico.
-Detección y tratamiento del fenómeno de obstrucción sucia del refrigerador por alta presión.
-Detección y Tratamiento de Fallas de Cortocircuito de Alta y Baja en Refrigeradores
-Fenómeno de obstrucción sucia de alta presión del refrigerador (manual)
