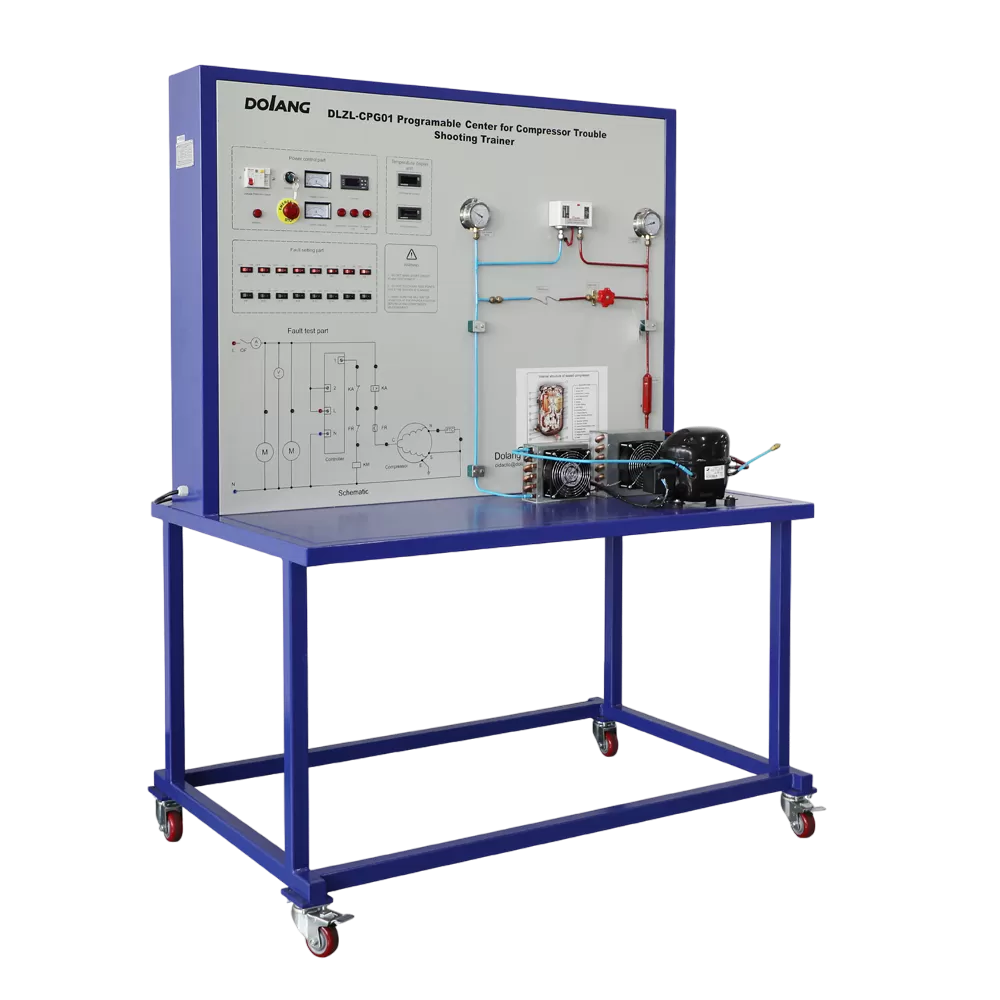

DLZL-CPG01 Sistema de capacitación para la resolución de problemas del compresor

(1) El panel del equipo de formación técnica de EFTP incluye un interruptor de desconexión y un dispositivo de protección contra fugas, un dispositivo de protección contra sobrecargas, un voltímetro, un amperímetro, un relé de sobrecarga de corriente, un indicador de funcionamiento, un condensador de arranque y un condensador de funcionamiento, que Están montados en el panel de control y la gráfica del circuito indica que incluye puntos de prueba para realizar mediciones. Cuando el dispositivo está en modo de funcionamiento normal, los estudiantes pueden realizar mediciones de corriente, voltaje y resistencia para determinar el funcionamiento y las características de funcionamiento adecuadas. Luego se puede introducir la falla y el estudiante puede analizar el problema y diagnosticar la falla.

(2) Sistema de fallas: El profesor puede insertar hasta 16 fallas (dependiendo del tipo de compresor). Por ejemplo, las fallas incluyen devanados abiertos o en cortocircuito y devanados de arranque, bobinas de relé de corriente abiertas, contactos de relé de corriente abiertos, fallas de sobrecarga térmica, arranque y operación de capacitores abiertos o cortocircuitos, mala conexión a tierra y subtensión. Debido a estas fallas, el dispositivo presentará muchos síntomas, desde no poder iniciarse correctamente hasta funcionar con una eficiencia menor.

-Experimento de circuito abierto y cortocircuito en arranque y funcionamiento.

-Experimento de circuito abierto y cortocircuito en relé de corriente.

-Experimento de circuito abierto y cortocircuito en contactor de sobrecarga térmica.

-Experimento de circuito abierto y cortocircuito en el condensador de arranque.

-Circuito roto, circuito abierto en el ventilador de condensación, el ventilador de condensación, el controlador y el compresor.

-Experimentos sobre subtensión.
